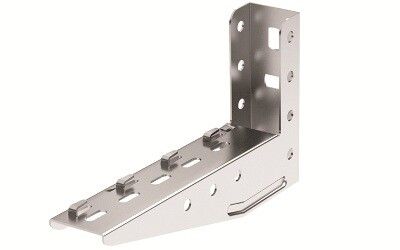

Консоль с опорой для проволочного лотка ML осн.100 нерж. сталь INOX DKC FC34101INOX ДКС

Консоль с опорой ML основание 100 из нержавеющей стали INOX от DKC предназначена для надёжного крепления проволочных лотков системы F5 Combitech в агрессивных средах. Благодаря материалу AISI 304 и высокой несущей способности, эта консоль обеспечивает долгий срок службы там, где обычные оцинкованные решения выходят из строя.

Назначение и область применения

Консоль с опорой ML основание 100 из нержавеющей стали INOX используется для монтажа кабельных трасс на базе проволочных лотков системы F5 Combitech. Подходит для установки на стены или к профильным элементам PSM/PSL. Применяется в условиях повышенной влажности, химической активности, частых мойках или высоких температур — например, в пищевой, фармацевтической, химической промышленности, на объектах водоснабжения и очистных сооружений.

Технические характеристики

• Материал: нержавеющая сталь AISI 304
• Ширина основания: 100 мм
• Высота консоли: 125 мм
• Толщина металла: 2 мм
• Угол между плоскостями: 90°
• Несущая способность: 1421 кН (эквивалентно 179 кг)
• Исполнение: настенный и опорный кронштейн
• Покрытие: без покрытия (естественная поверхность стали)
• Цвет: серый
• Огнестойкость: да

Совместимость и монтаж

Консоль совместима исключительно с проволочными лотками системы F5 Combitech. Для крепления используются болты M8×60 и гайки M8 — они не входят в комплект и должны быть приобретены отдельно. Крепление возможно:

• На вертикальную стену через отверстия в задней части консоли;
• На профили PSM или PSL — путём фиксации болтами в боковые пазы.

Монтаж безвинтовой — лоток защёлкивается на консоль механически, без дополнительных крепёжных элементов. Установка требует точного выравнивания по уровню, особенно при длинных участках трассы.

Безопасность и стандарты

Консоль соответствует требованиям огнестойкости — не поддерживает горение и сохраняет форму при повышении температуры. Материал AISI 304 соответствует нормам DIN EN 10088-1 и ISO 9001. Сертификаты на продукцию доступны у производителя DKC.

Преимущества

• Устойчивость к коррозии — в 1,5–3 раза дольше служит, чем оцинкованные аналоги;
• Не требует защиты от внешних факторов — не нуждается в окраске или дополнительном покрытии;
• Подходит для зон с постоянным контактом воды, паром, моющими средствами;
• Высокая жёсткость благодаря толщине 2 мм и форме усиленного профиля;
• Сохраняет прочность при температурах до +800 °C (кратковременно) и до +400 °C (длительно).

Ограничения применения

• Не предназначен для монтажа на лотки других систем — только F5 Combitech;
• Не рекомендуется использовать в средах с высоким содержанием хлора (например, морская вода) — возможна точечная коррозия;
• При монтаже на стены требуется предварительная проверка несущей способности основания — максимальная нагрузка 179 кг распределяется на несколько точек крепления;
• Отсутствие покрытия делает поверхность восприимчивой к царапинам — при транспортировке и монтаже следует избегать механических повреждений.

Примеры использования

• Кабельные трассы в цехах пищевых производств с регулярной мойкой оборудования;
• Лоточные системы в фармацевтических лабораториях и чистых помещениях;
• Электрооборудование на насосных станциях и канализационных узлах;
• Зонах с высокой температурой — рядом с печами, сушилками, теплообменниками;
• Объектах с особыми требованиями к гигиене — больницы, заводы по переработке продуктов.

Практические советы

• Перед монтажом проверьте, что ширина лотка точно соответствует 100 мм — отклонение даже на 2 мм может препятствовать защёлкиванию;
• Используйте только болты M8×60 — более длинные могут мешать внутренним элементам лотка, более короткие — не обеспечивают достаточного усилия затяжки;
• При установке на стену применяйте анкерные болты подходящего типа — бетон, кирпич, металл требуют разных решений;
• Чистите поверхность консоли мягкой тканью с нейтральным моющим средством — абразивы и кислоты могут повредить пассивный слой нержавеющей стали;
• Для длительных трасс используйте минимум одну консоль на каждые 1,5 метра лотка — это гарантирует равномерное распределение нагрузки.
