Контакт дополнительный АПД-80 ДК-20 2NO | apd3-dk20 EKF

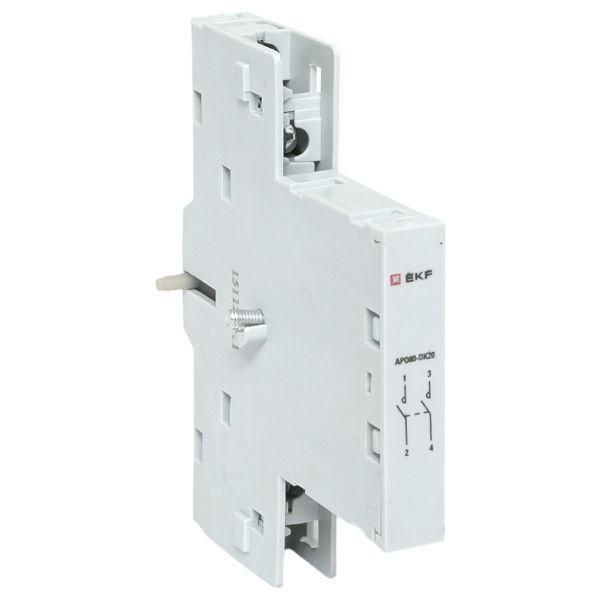

Контакт дополнительный АПД-80 ДК-20 2NO EKF - это модульное устройство для расширения функционала автоматических выключателей серии АПД-80 EKF Proxima. Он позволяет передавать сигналы о состоянии контактов в системы управления, не требуя замены основного аппарата. Применяется в автоматизированных линиях, где важна точная фиксация положения пускателя.

Назначение и область применения

Контакт дополнительный АПД-80 ДК-20 2NO EKF предназначен для установки на автоматы пуска двигателя серии АПД-80 EKF Proxima. Он обеспечивает передачу информации о состоянии контактов - включен/выключен - внешним устройствам: контроллерам, реле, панелям управления. Подходит для систем автоматизации на заводах, в цехах, на транспортерах и других объектах, где требуется удалённый контроль работы пускателя.

Технические характеристики

• Тип контактов: 2 нормально открытых (2NO)
• Совместим с автоматами серии АПД-80 EKF Proxima
• Максимальный коммутируемый ток: до 5 А (при напряжении до 415 В переменного тока)
• Электрическая износостойкость: рассчитана на многократные операции в режиме частого включения/отключения
• Механическая связь: приводится в действие через механический зацеп с основным контактом пускателя

Совместимость и монтаж

Контакт дополнительный АПД-80 ДК-20 2NO EKF устанавливается исключительно на автоматы серии АПД-80 EKF Proxima. Монтируется на боковой поверхности корпуса пускателя - совпадает с местом крепления аналогичных модулей. Для установки необходимо:

• Отключить питание и убедиться в отсутствии напряжения
• Снять крышку пускателя (если есть)
• Закрепить контакт на штатном месте, пока не услышите щелчок фиксации
• Подключить провода к клеммам: L1/T1 - первый контакт, L2/T2 - второй

Не устанавливайте этот контакт на другие модели автоматов - он не совместим с АПД-63, АПД-100 или продукцией других брендов.

Преимущества

• Увеличивает возможности автоматической системы без замены основного пускателя
• Имеет надёжную механическую связь - не требует внешнего питания
• Работает в широком температурном диапазоне, устойчив к вибрациям
• Легко заменяется при выходе из строя - не требует перепрошивки или настройки

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для сигнализации
• Не работает с постоянным током выше 30 В
• Не допускается использование вне закрытых помещений без защиты от осадков и прямого попадания воды
• Не совместим с пускателями других серий, даже от EKF

Примеры использования

• Фиксация состояния запуска насоса в системе водоснабжения
• Передача сигнала “двигатель в работе” на HMI-панель в цехе
• Автоматическое отключение конвейера при отказе пускателя
• Интеграция с PLC для учёта времени работы оборудования

Практические советы

• Проверьте соответствие артикула apd3-dk20 с моделью вашего пускателя - только АПД-80 поддерживается
• При монтаже не затягивайте крепёж слишком сильно - можно повредить пластиковую рамку
• Используйте жилы сечением 0,5–2,5 мм2 для подключения сигнальных проводов
• Если система требует более двух контактов - используйте несколько модулей или выберите другой тип дополнительного оборудования
• Храните запасной контакт в сухом месте - влага снижает срок службы контактов
