Контакт дополнительный ДК-22 для двойных выключателей ПЕ-22 1НО - 25104DEK APC

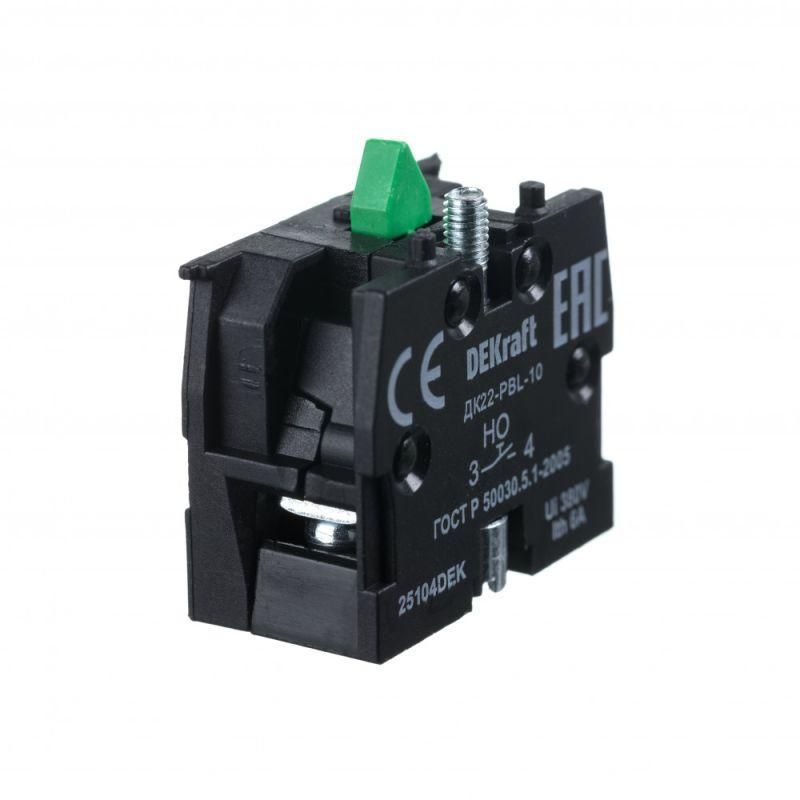

Контакт дополнительный 1НО для двойных выключателей ДК-22, ПЕ-22 от DEKRAFT (арт. 25104dek) - компонент для расширения функционала управления, позволяющий передавать сигнал от основного выключателя в цепь автоматизации или сигнализации.

Назначение и область применения

Этот контакт используется для создания вторичной цепи управления, когда необходимо зафиксировать состояние основного выключателя - например, включен/выключен. Он подключается параллельно к клавишному механизму двойного выключателя серии ПЕ-22 или аналогичным устройствам ДК-22. Применяется в системах автоматического контроля, пультах управления, световой сигнализации, логических схемах на промышленном оборудовании.

Технические характеристики

• Тип контакта: один нормально открытый (1НО) - замыкается при активации основного выключателя
• Рабочее напряжение: до 220 В переменного тока
• Номинальный ток: 6 А - допустимая нагрузка для коммутационных цепей
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Количество полюсов: 4 - позволяет использовать в многополюсных устройствах, хотя сам контакт однополюсный
• Цвет корпуса: черный
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с возможностью повышенной влажности
• Нормативный документ: IEC 60947-5-1 - соответствует международным требованиям к аппаратам управления

Совместимость и монтаж

Контакт дополнительный 1НО совместим исключительно с двойными выключателями серии ДК-22 и ПЕ-22 от DEKRAFT. Монтаж осуществляется сбоку - через специальный фиксирующий механизм на боковой стенке корпуса выключателя. Подходит для установки как справа, так и слева от основного механизма. Для подключения используются клеммы, расположенные внутри модуля. Соединение проводов выполняется винтовым зажимом. Не требует дополнительных инструментов, кроме отвертки.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60947-5-1, который регламентирует безопасность и надежность вспомогательных контактов в аппаратуре управления. Защита IP54 обеспечивает отказоустойчивую работу даже в средах с пылью и случайными брызгами жидкости. Температурная устойчивость класса УХЛ4 гарантирует стабильную работу при температурах от −25C до +40C.

Преимущества

• Простая механическая связь с выключателем - никаких внешних датчиков или реле не требуется
• Высокая долговечность благодаря качественным материалам контактов
• Герметичный корпус снижает риск окисления и перегрева
• Поддерживает двухстороннюю установку - удобство при сборке панелей с ограниченным доступом

Ограничения применения

• Не для работы с постоянным током выше 220 В - только переменный ток
• Не предназначена для прямого управления мощными нагрузками (например, двигателями); применяется только в цепях управления и сигнализации
• Совместима только с выключателями ДК-22 и ПЕ-22 - не подходит для других серий, даже от того же производителя
• Не рекомендовано использование во взрывоопасных зонах - степень защиты IP54 недостаточна для таких условий

Примеры использования

• Сигнализация состояния станка: горит лампа, когда выключатель в положении “вкл”
• Автоматизация линии: сигнал от контакта запускает следующий этап производства
• Система безопасности: отключение питания при открывании крышки щита
• Контроль работы освещения в помещении через PLC

Практические советы

• Перед установкой проверьте, что выключатель полностью отключен - чтобы избежать пробоя при подсоединении
• Убедитесь, что посадочные места на корпусе выключателя чистые - грязь может помешать плотному соединению
• При использовании нескольких контактов - соблюдайте полярность и не путайте NO и NC (нормально замкнутые) контакты
• Провода подключайте с запасом длины - при частом обслуживании выключателя контакт можно легко демонтировать и переустановить
• Артикул 25104dek - единственный подходящий вариант для этой модели; другие номера не обеспечивают точного совпадения геометрии и механики
