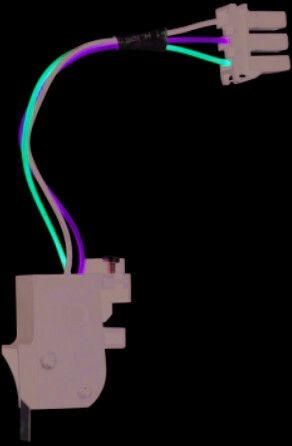

Контакт готовности к включению PF SE 6А 230В Systeme Electric SPA-PF

Вспомогательный контакт готовности к включению PF SE - это компонент системы автоматического управления, предназначенный для передачи сигнала о состоянии готовности силового выключателя SystemePact ACB к включению. Артикул spa-pf обеспечивает надёжную связь между механизмом выключателя и системой контроля, позволяя автоматизировать процессы безопасности и диагностики.

Назначение и область применения

Вспомогательный контакт готовности к включению PF SE используется исключительно совместно с выключателями серии SystemePact ACB. Он фиксирует и передаёт сигнал, когда выключатель находится в безопасном состоянии для включения: полностью отключён, пружины накопления энергии взведены, и нет активной команды на отключение. Это позволяет автоматическим системам - например, АРУ, PLC или панелям управления - определять, можно ли подавать питание на нагрузку, не рискуя повредить оборудование или нарушить последовательность операций.

Технические характеристики

• Номинальный рабочий ток: 6 А - допустимая нагрузка для цепей управления, не предназначен для коммутации мощных нагрузок;
• Тип изделия: Контакт - механический переключатель, реагирующий на положение механизма выключателя;
• Количество переключающих контактов: 1 - один нормально замкнутый (NC) или нормально открытый (NO) контакт; согласно данным, количество NO-контактов равно 0, значит, контакт работает как NC;
• Тип подключения: Пружинный зажим - быстрое и надёжное соединение без инструментов, подходит для проводов до 2,5 мм2;
• Исполнение и способ монтажа: Частично интегрируемый - устанавливается на корпус выключателя SystemePact ACB, не требует внешнего крепления, но не является частью основного модуля;
• Совместимость с силовым выключателем: Да - работает только с аппаратами SystemePact ACB, другие модели не поддерживаются.

Совместимость и монтаж

Вспомогательный контакт PF SE не является универсальным устройством. Его установка возможна **только** на выключатели SystemePact ACB, имеющие соответствующую посадочную площадку. Монтаж выполняется путём защёлкивания на специальный кронштейн рядом с главным механизмом - никаких болтов или инструментов не требуется. Подключение осуществляется через пружинный зажим: зачищенные провода вставляются до щелчка. После установки проверьте, что контакт плотно зафиксирован и не имеет люфта. Отсоединение возможно только после отключения питания цепи управления.

Безопасность и стандарты

Производитель не указывает конкретные стандарты, однако изделие проектировалось в соответствии с требованиями к аппаратуре среднего напряжения и автоматизации промышленных систем. Применяется в цепях управления, где соблюдены правила изоляции и защиты от перегрузок. Не предназначен для работы в условиях повышенной взрывоопасности или с высокими импульсными нагрузками.

Преимущества

• Механическая связь с механизмом выключателя - сигнал точно соответствует физическому состоянию устройства, без задержек и ложных срабатываний;
• Пружинный зажим - снижает время монтажа и исключает необходимость затяжки винтов;
• Частичная интеграция - минимизирует габариты и сохраняет герметичность корпуса выключателя;
• Высокая надёжность - контакты рассчитаны на длительную работу в условиях частых переключений и вибраций.

Ограничения применения

• Не применяется вне системы SystemePact ACB - совместимость только с этим семейством выключателей;
• Номинальный ток 6 А - нельзя использовать для управления двигателями, нагревателями или другими мощными нагрузками;
• Не предназначен для работы в условиях температур ниже -25C или выше +60C - производитель не гарантирует работоспособность за пределами стандартного диапазона;
• Не имеет защиты от внешних воздействий (например, IP-класс не указан) - следует устанавливать внутри распределительных шкафов.

Примеры использования

• Автоматизация технологических линий: сигнал от PF SE используется для разрешения запуска конвейера только после того, как выключатель SystemePact ACB подготовлен к включению;
• Системы безопасности: блокировка доступа к оборудованию до момента, пока выключатель не будет в «готовом» состоянии;
• Панели управления: индикация «Готов к включению» на HMI через вход дискретного сигнала от контакта PF SE;
• Логические интерлоки: предотвращение случайного включения при незаведённых пружинах или наличии команды на отключение.

Практические советы

• Перед установкой убедитесь, что выключатель SystemePact ACB полностью отключён и пружины не находятся в заряженном состоянии - иначе контакт может не сработать корректно;
• Проверяйте целостность контакта тестером после монтажа: при «готовности» он должен быть замкнут (NC);
• Не используйте этот контакт для передачи аналоговых сигналов или в цепях с переменным током выше 48 В - он предназначен только для DC/AC малой мощности;
• При обслуживании выключателя всегда отключайте питание цепи управления, чтобы избежать пробоя при работе с пружинным зажимом;
• Запасной контакт PF SE (артикул spa-pf) рекомендуется хранить на складе - он не продается отдельно в большинстве регионов, и его замена требует демонтажа выключателя.
