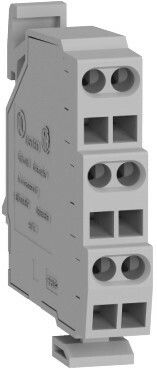

Контакт положения CE/CD/CT SE 6А 1 переключающий контакт Systeme Electric SPA-EDT

Контакт положения в шасси CE/CD/CT от Systeme Electric (артикул spa-edt) - вспомогательный коммутационный элемент для контроля положения выкатных автоматических выключателей системы SystemePact ACB. Устанавливается прямо в шасси и передаёт сигнал о состоянии: «вкачено», «выкачено» или «тест». Подходит для систем управления, где важно точно знать положение аппарата без визуального осмотра.

Назначение и область применения

Этот контакт используется исключительно с выкатными автоматическими выключателями SystemePact ACB. Он фиксирует механическое положение аппарата в шасси и передаёт информацию в цепи управления или сигнализации. Каждый тип контакта соответствует одному из трёх режимов:

• CE - положение «вкачено»: аппарат полностью введён, силовые и вторичные цепи замкнуты;
• CD - положение «выкачено»: аппарат полностью извлечён, все цепи разомкнуты;
• CT - положение «тест»: силовые цепи отключены, вторичные цепи остаются активными для диагностики.

Применяется в распределительных устройствах, на производствах, в энергообъектах - там, где требуется удалённая индикация состояния выключателя без доступа к самому устройству.

Технические характеристики

• Тип изделия: вспомогательный контакт положения
• Количество переключающих контактов: 1 (однополюсный переключающий - SPDT)
• Номинальный ток AC-15 при 230 В: 6 А - допустимая нагрузка для цепей управления и сигнализации
• Тип подключения: пружинный зажим - быстрое и надёжное соединение без инструментов
• Исполнение и способ монтажа: частично интегрируемый - монтируется внутрь шасси, совмещается с механизмом перемещения аппарата
• НО контактов: 0 - нет нормально открытых контактов, только переключающий контакт

Совместимость и монтаж

Контакт положения в шасси CE/CD/CT совместим только с выкатными моделями автоматических выключателей SystemePact ACB. Монтаж выполняется внутри шасси во время установки самого выключателя. Не требует дополнительной фиксации - защёлкивается в специальные направляющие механизма. Подключение осуществляется через пружинные зажимы: провода вставляются до щелчка, отсоединение - нажатием рычага.

Не устанавливается отдельно - работает только в составе шасси. Для замены необходимо вывести выключатель из шасси в положение «выкачено».

Безопасность и стандарты

Производится в соответствии с требованиями к безопасности электрооборудования для промышленного применения. Соответствует принципам работы SystemePact ACB, обеспечивающим безопасную изоляцию между силовыми и вторичными цепями. Минимальный изолирующий промежуток контролируется конструкцией шасси - контакт срабатывает только после достижения этого условия.

Преимущества

• Устраняет необходимость визуальной проверки положения выключателя - снижает риск ошибок при обслуживании
• Пружинный зажим обеспечивает надёжное соединение без потери усилия затяжки со временем
• Механическая связь с движением аппарата гарантирует точность срабатывания - нет зависимости от внешних датчиков
• Работает в условиях высокой запылённости и вибраций - конструкция не содержит чувствительных электронных компонентов

Ограничения применения

• Не применяется с неподвижными или не выкатными выключателями - даже если они из серии SystemePact ACB
• Не предназначен для коммутации силовых цепей - максимальный ток 6 А ограничен только для цепей управления
• Не может быть установлен отдельно от шасси - является частью сборки, не продается автономно
• Не работает при повреждении механической связи между выключателем и шасси - например, при деформации направляющих

Примеры использования

• Цеховая система управления: сигнал от контакта CD передаётся на пульт, показывая, что выключатель выкачен - можно начинать ремонт
• Автоматизация распределительного пункта: логика PLC реагирует на состояние CE/CD/CT для блокировки операций при неверном положении
• Обслуживание подстанций: оператор видит статус «тест» на HMI, не подходя к оборудованию - безопасная диагностика без включения питания

Практические советы

• Перед установкой убедитесь, что шасси предназначено именно для выкатных аппаратов SystemePact ACB - другие модели не поддерживают этот контакт
• При замене контакта всегда отключите питание и переведите выключатель в положение «выкачено» - это предотвращает случайное включение
• Проверьте целостность механической связи: если контакт не срабатывает, возможно, износился или заклинил привод шасси
• Для удобства обслуживания используйте цветовое различение: CE - зелёный, CD - красный, CT - жёлтый - согласно внутренней маркировке шасси
• Не пытайтесь использовать этот контакт как самостоятельный реле - он не рассчитан на длительную работу под нагрузкой выше 6 А
