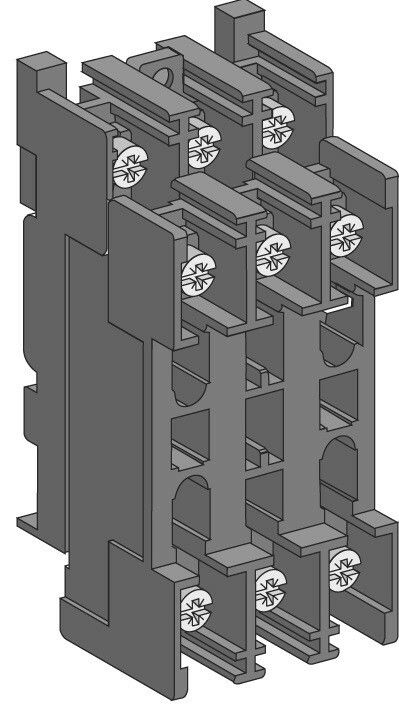

Блок вспомогательных контактов SE SystemePact CCB (неподвижный) 9 пр. Systeme Electric SPC-A9PF-01-06

Блок неподвижный на 9 проводов (100-630) SE, ГСИ - это компонент для коммутации вторичных цепей в системах с автоматическими выключателями SystemePact CCB. Артикул spc-a9pf-01-06 обеспечивает надёжное соединение до девяти проводов через винтовые зажимы и совместим с основными модулями серии SystemePact CCB.

Назначение и область применения

Блок неподвижный на 9 проводов (100-630) SE, ГСИ используется для подключения управляющих и контрольных цепей к автоматическим выключателям втычного исполнения. Он позволяет безопасно отключать или включать сигналы управления, защиты, индикации и других вторичных функций без необходимости перебирать провода в основном устройстве. Применяется в распределительных щитах, на станках, конвейерах и других объектах с автоматизированным управлением.

Технические характеристики

• Количество контактных групп: 9
• Тип подключения: винтовой - надёжная фиксация проводов без пайки
• Номинальный ток: 6 А - подходит для слаботочных цепей управления, сигнализации, реле
• Метод установки: монтаж на поверхность - не требует DIN-рейки
• Исполнение: наружное / встроенное - можно использовать как отдельный элемент или встраивать в корпус выключателя
• Совместимость: работает с силовыми выключателями системы SystemePact CCB

Совместимость и монтаж

Блок неподвижный на 9 проводов (100-630) SE, ГСИ проектировался исключительно для работы с серийным решением SystemePact CCB. Для правильной сборки требуется совмещение с базовым блоком SPC-A9PM-01-06 - он обеспечивает механическую и электрическую связь с автоматом. Монтаж выполняется на плоскую поверхность: достаточно закрепить болтами или саморезами, затем подключить провода в винтовые зажимы. Подключение проводов - до 2,5 мм2. Убедитесь, что шины и кабели не перегружают зажимы - максимальный ток 6 А не допускает нагрузки выше этого значения.

Преимущества

• Упрощает обслуживание: замена или диагностика вторичных цепей возможна без демонтажа автомата
• Стандартная совместимость: полностью соответствует габаритам и интерфейсу SystemePact CCB
• Высокая надёжность: винтовые зажимы обеспечивают долговечный контакт даже при вибрациях
• Гибкая установка: возможность монтажа как на внешней стороне щита, так и внутри корпуса выключателя

Ограничения применения

• Не предназначается для силовых цепей - номинальный ток 6 А исключает использование в цепях более 400–500 Вт
• Работает только с выключателями SystemePact CCB; несовместим с другими сериями или брендами
• Не имеет IP-защиты - нельзя применять во влажных, запылённых или открытых помещениях без дополнительного кожуха
• Требует точного совпадения с блоком SPC-A9PM-01-06 - другие модели не подходят

Примеры использования

• Подключение кнопок “Стоп” и “Пуск” к автомату в цепи управления станком
• Передача сигнала состояния (“закрыт/открыт”) от автомата в PLC
• Запитка индикаторов наличия напряжения или аварии в распределительном щите
• Обеспечение связи между несколькими автоматами в одной секции для взаимоблокировки

Практические советы

• Перед монтажом проверьте соответствие артикула spc-a9pf-01-06 с установленным автоматом - используйте только оригинальную пару SPC-A9PM-01-06
• Не затягивайте винты слишком сильно - это повредит изоляцию провода и снижает срок службы контакта
• Используйте жилы с зачищенной частью 8–10 мм - меньше не зафиксируются, больше могут вызвать замыкание
• Если блок устанавливается вне герметичного корпуса, предусмотрите защиту от брызг и пыли - например, пластиковую крышку или IP-корпус
• При замене блока отключите питание всей цепи - даже слаботочные цепи могут находиться под потенциалом
