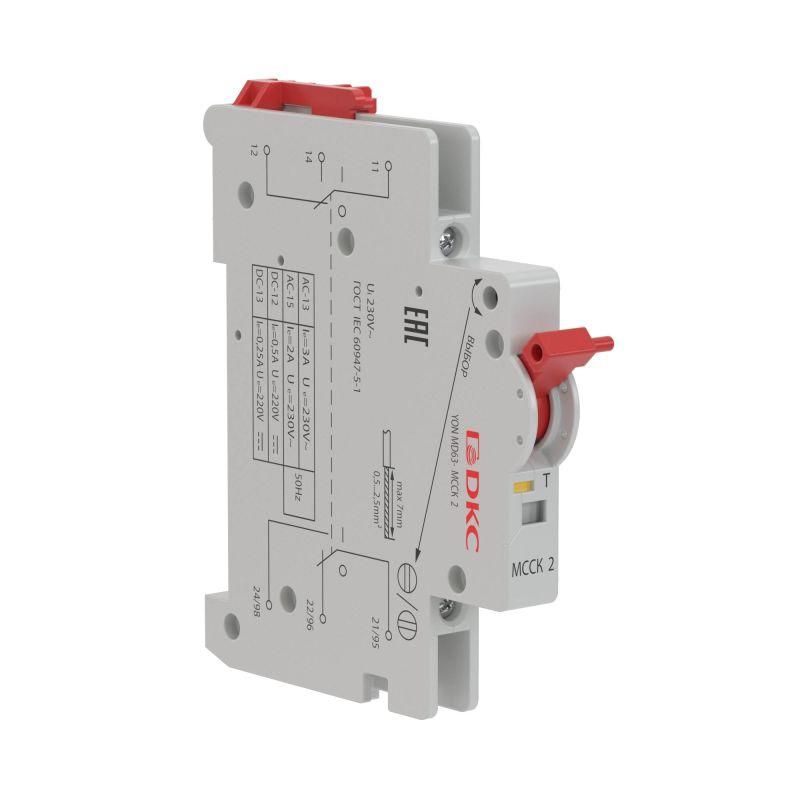

Контакт вспомогательный YON MD63-МССК2 2 перекидных контакта 2А YON (группа DKC) MD63-MCCK2

Модуль свободных и сигнальных контактов 2-перекидных контакта MD63-МССК2 - это вспомогательный элемент, который передаёт информацию о положении главных контактов автоматического выключателя серии MD63. Устанавливается на боковой поверхности выключателя и используется для управления цепями контроля, сигнализации или логики в распределительных щитах.

Назначение и область применения

MD63-МССК2 предназначен для передачи сигналов о состоянии основного автомата: включен/выключен, произошло срабатывание. Он не управляет нагрузкой напрямую, а служит датчиком состояния. Применяется в системах автоматизации, панелях управления, где требуется визуальная или удалённая индикация работы оборудования - например, в станках, насосных станциях, системах освещения или промышленной автоматике.

Технические характеристики

• Количество перекидных контактов: 2 (по одному нормально замкнутому и нормальному разомкнутому на каждый)
• Количество НЗ контактов: 1 (нормально замкнутый)
• Номинальный рабочий ток: 2 А - допустимая нагрузка для управляющих цепей, не для силовых
• Рабочее напряжение: до 220 В переменного тока
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Габариты: занимает 0,5 модуля DIN - компактный, не требует много места
• Способ монтажа: установка сбоку на автоматические выключатели серии MD63

Совместимость и монтаж

MD63-МССК2 совместим исключительно с модульными выключателями серии MD63 от DKC. Монтируется на боковую стенку автомата после его установки на DIN-рейку. Для установки необходимо:

• Убедиться, что автомат MD63 имеет соответствующий фланец для крепления вспомогательных модулей
• Подключить провода к винтовым клеммам - соблюдать полярность не обязательно, так как контакты работают с любым типом тока
• Не затягивать винты слишком сильно - риск повреждения пластикового корпуса

Не устанавливайте MD63-МССК2 на автоматы других серий - он не будет защёлкиваться и может выпасть при вибрации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для вспомогательных контактов в распределительных устройствах. Работает в пределах класса защиты IP20 - не предназначено для открытых или влажных сред. Электрическая изоляция обеспечена конструкцией корпуса, но внешние провода должны быть защищены от механических повреждений и воздействия воды.

Преимущества

• Компактность: всего 0,5 модуля DIN позволяет экономить место в шкафу
• Надёжное винтовое подключение - не требует специальных инструментов
• Чёткий сигнал о срабатывании автомата - удобен для диагностики и автоматизации
• Совместим с популярной серией MD63 - легко заменить или дополнить существующую установку

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 2 А, недостаточно для питания двигателей или нагревателей
• Работает только с автоматами серии MD63 - несовместим с другими брендами или моделями
• Не защищён от влаги и пыли - нельзя использовать вне закрытых щитов
• Не рассчитан на частые переключения - рекомендовано для редких сигналов, а не для импульсного управления

Примеры использования

• Сигнализация срабатывания автомата через лампочку или HMI-панель
• Логическая связь между несколькими устройствами - например, запуск вентилятора только при включённом основном оборудовании
• Фиксация состояния в системе учёта энергопотребления
• Интеграция с PLC для удалённого мониторинга состояния цепи

Практические советы

• Перед установкой проверьте, есть ли на вашем автомате MD63 фланец для крепления - некоторые модели базовой версии его не имеют
• Используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Обозначьте провода, идущие к MD63-МССК2 - они часто путаются с цепями управления
• Если нужен более высокий уровень защиты - используйте MD63-МССК2 внутри герметичного щита, а не на открытом участке
• При замене автомата - снимите MD63-МССК2 до демонтажа, чтобы не сломать крепление
