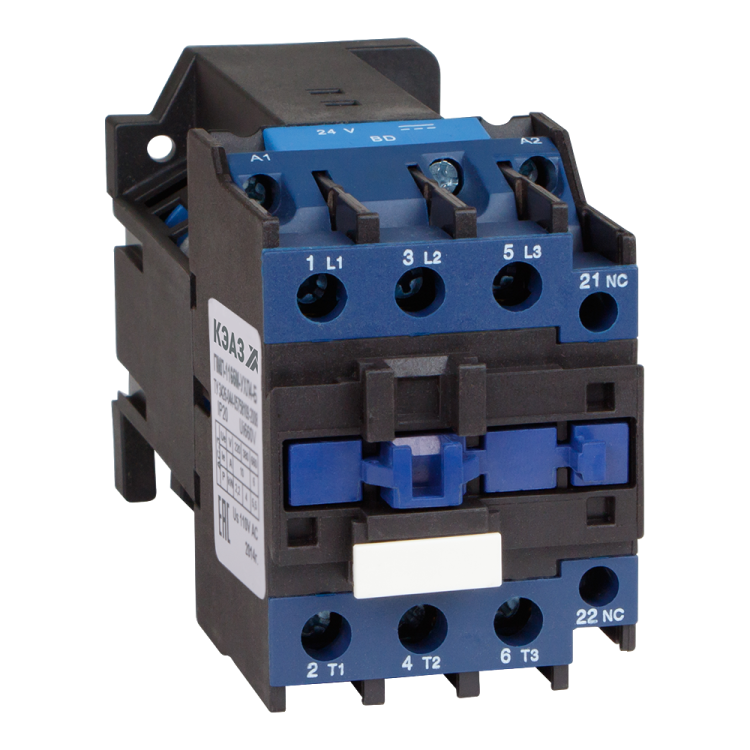

Контактор ПМЛ-1166ДМ УХЛ4 Б 16А кат. 220В DC КЭАЗ 246140

Контактор ПМЛ-1166ДМ-16А-220DC-УХЛ4-Б от КЭАЗ - это надёжное устройство для коммутации цепей постоянного тока с нагрузкой до 16 А, предназначенное для установки на DIN-рейку. Применяется в системах автоматизации, где требуется управление оборудованием через сигнал 220 В постоянного тока.

Назначение и область применения

Контактор ПМЛ-1166ДМ-16А-220DC-УХЛ4-Б используется для включения и отключения электрических цепей с постоянным током. Подходит для управления двигателями, нагревателями, освещением и другими нагрузками в промышленной автоматике. Особенно эффективен там, где необходимо управлять оборудованием с помощью слаботочных контроллеров (например, ПЛК) с выходом 220 В DC.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 16 А
• Номинальная мощность: 7,5 кВт
• Главные контакты: 3 нормально замкнутых (НО)
• Вспомогательные контакты: 1 НО + 1 НЗ
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 2,5 мм2
• Способ монтажа: на DIN-рейку
• Климатическое исполнение: УХЛ4 (для работы в условиях умеренного и холодного климата, в закрытых помещениях)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Исполнение: нереверсивное (не переключает направление тока)
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор ПМЛ-1166ДМ-16А-220DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для подключения используйте провода сечением до 2,5 мм2 - более толстые жилы не войдут в зажимы. Винтовые клеммы требуют регулярной проверки затяжки, особенно после первых нескольких включений. Катушка рассчитана исключительно на 220 В постоянного тока - подключение переменного напряжения приведёт к повреждению устройства.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3420-091-05758109-2016. Степень защиты IP20 обеспечивает безопасную работу внутри распределительных щитов, защищённых от внешних воздействий. Не предназначено для открытой установки на улице или во влажных средах. Работает в температурном диапазоне, предусмотренном для исполнения УХЛ4 - от −40 C до +40 C.

Преимущества

• Высокая механическая износостойкость благодаря конструкции от КЭАЗ - срок службы до 1 млн операций.
• Чёткое визуальное положение контактов - легко определить состояние включения/выключения.
• Наличие одного вспомогательного контакта НО и одного НЗ позволяет использовать его для сигнализации состояния или создания блокировок в схемах управления.
• Поддержка постоянного тока 220 В делает его идеальным решением для современных систем на базе ПЛК с DC-выходами.

Ограничения применения

• Не применяется в цепях переменного тока - катушка не работает от AC.
• IP20 не допускает использование в сырых, запылённых или наружных условиях без дополнительной защиты корпуса.
• Максимальное сечение кабеля 2,5 мм2 - нельзя подключать силовые кабели большего диаметра, даже если они выдерживают ток выше 16 А.
• Нереверсивное исполнение - не подходит для управления двигателями, требующих изменения направления вращения.

Примеры использования

• Управление постояннотоковым двигателем в конвейерной ленте.
• Включение/отключение светодиодных фонарей в производственном помещении по команде ПЛК.
• Коммутирование нагревательных элементов в термокамере с управлением от системы контроля температуры.
• Автоматизация питания насосов в системах водоснабжения с использованием датчиков уровня и ПЛК с DC-выходом.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 220 В DC, а не 220 В AC. Ошибка приведёт к перегреву и выходу из строя.
• При подключении проводов в винтовые клеммы не перетягивайте - можно повредить контактную группу.
• Для длительной работы при максимальной нагрузке (16 А) рекомендуется обеспечивать хорошую вентиляцию вокруг контактора.
• Если нужна реверсивная схема - выбирайте два контактора ПМЛ-1166ДМ-16А-220DC-УХЛ4-Б и используйте взаимоблокировки.
• Артикул 246140 - это точный идентификатор для заказа запасных частей или аналогичных моделей в каталоге КЭАЗ.
