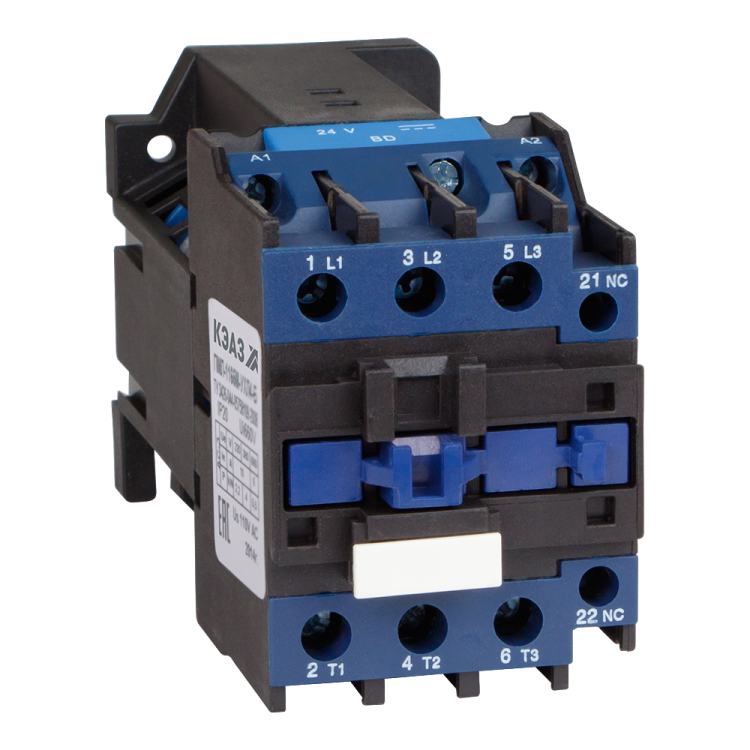

Контактор ПМЛ-1165ДМ УХЛ4 Б 16А кат. 220В DC КЭАЗ 246135

Контактор ПМЛ-1165ДМ-16А-220DC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения цепей переменного тока с нагрузкой до 16 А, особенно в системах автоматизации с управлением от постоянного тока. Этот контактный аппарат надёжно работает в условиях умеренного и холодного климата благодаря исполнению УХЛ4.

Назначение и область применения

Контактор ПМЛ-1165ДМ-16А-220DC-УХЛ4-Б используется для коммутирования силовых цепей электродвигателей, нагревателей, освещения и другого оборудования с номинальной мощностью до 7,5 кВт. Подходит для установки в щитах автоматики, на станках, конвейерах, насосных станциях и других объектах, где требуется дистанционное управление через сигнал постоянного тока 220 В.

Технические характеристики

• Тип: контактор, нереверсивный
• Род тока катушки управления: постоянный (DC)
• Напряжение катушки: 220 В
• Номинальный ток главных контактов: 16 А
• Главные контакты: 3 нормально замкнутых (3NO) + 1 нормально разомкнутый (1NC)
• Вспомогательные контакты: 1 нормально открытый (1NO) + 1 нормально закрытый (1NC)
• Номинальная мощность двигателя: 7,5 кВт
• Подключение проводов: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Способ монтажа: крепление на DIN-рейку
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-1165ДМ-16А-220DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Подключите управляющую катушку к источнику постоянного тока 220 В - переполюсовка не повредит контактор. Главные и вспомогательные контакты подсоединяются медными жилами сечением до 2,5 мм2; используйте шайбы и гроверы для предотвращения самопроизвольного ослабления винтов.

Безопасность и стандарты

Произведён согласно ТУ 3426-044-05758109-2008, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Степень защиты IP20 позволяет использовать устройство внутри закрытых распределительных щитов, исключающих попадание влаги и пыли. Нельзя применять вне помещений или во взрывоопасных средах - для этого требуются устройства с более высокой степенью защиты и сертификатами ATEX.

Преимущества

• Катушка управления постоянным током обеспечивает стабильную работу даже при колебаниях сети - меньше помех и бросков тока по сравнению с переменным током.
• Высокий ресурс механических операций - подходит для частого включения/выключения (например, в системах с ПЛК).
• Компактный корпус легко размещается в плотных щитах.
• Чёткая классификация контактов (3NO+1NC + 1NO+1NC) даёт гибкость для реализации схем аварийной сигнализации и блокировок.

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, сырости или на открытом воздухе из-за степени защиты IP20.
• Запрещено использование в цепях с током выше 16 А - возможен сваривание контактов и выход из строя.
• Не рекомендовано для управления реактивными нагрузками с большим индуктивным импульсом (например, большие трансформаторы) без дополнительных RC-цепей.
• Не поддерживает реверсирование двигателей - для этой задачи нужен реверсивный аналог.

Примеры использования

• Автоматический пуск трёхфазного электродвигателя 7,5 кВт по команде от PLC с выходом 220 В DC.
• Управление группой светильников в производственном цехе через кнопочную станцию с питанием от выпрямителя.
• Коммутация тепловентиляторов в системе вентиляции с использованием вспомогательного контакта NC для контроля состояния.

Практические советы

• Перед первым включением проверьте, чтобы напряжение на катушке точно соответствовало 220 В DC - завышенное напряжение вызывает перегрев и быстрый износ.
• При подключении многожильных проводов используйте наконечники - они обеспечивают лучший контакт и снижают риск окисления.
• Обязательно контролируйте момент затяжки винтов - переусиливать нельзя, так как можно повредить пластиковые детали корпуса.
• Для длительной службы периодически проверяйте состояние контактов - при появлении следов подгорания или задираний замените контактор.
• При комплектации щита учтите посадочные размеры: этот контактор занимает один модуль шириной 17,5 мм, поэтому рассчитывайте место для остальных элементов.
