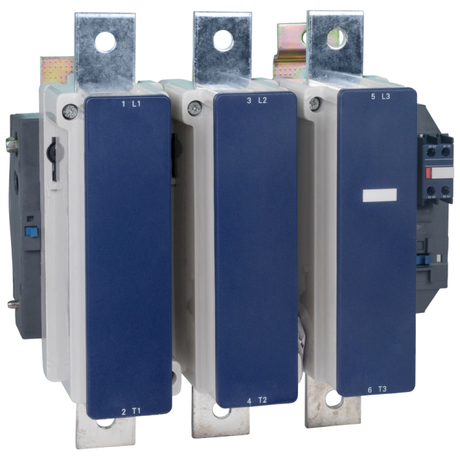

Контактор ПМЛ-9100Д УХЛ4 Б 800А кат. 380В AC КЭАЗ 252117

Контактор ПМЛ-9100Д-800А-380AC-УХЛ4-Б - это мощный электромагнитный контактатор от КЭАЗ, предназначенный для дистанционного включения и выключения трёхфазных двигателей мощностью до 450 кВт. Он работает в сетях переменного тока 380 В и подходит для стационарных промышленных систем, где требуется надёжная коммутация больших токов.

Назначение и область применения

Контактор ПМЛ-9100Д-800А-380AC-УХЛ4-Б используется для удалённого управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в системах автоматизации на заводах, в насосных станциях, конвейерах, компрессорах и других устройствах, требующих частого пуска/останова. Может работать в паре с тепловыми реле РТЛ для защиты от перегрузок и обрыва фазы.

Технические характеристики

• Тип: электромагнитный контактатор
• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 800 А
• Напряжение катушки управления: 380 В AC
• Главные контакты: 3 нормально замкнутых (НО), 1 нормально разомкнутый (НЗ)
• Вспомогательные контакты: 1 НО, 1 НЗ - для сигнализации и цепей управления
• Номинальная мощность двигателя: 450 кВт
• Подключение: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Исполнение: нереверсивное - не предназначен для изменения направления вращения двигателя
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью работы при повышенной влажности

Совместимость и монтаж

Контактор ПМЛ-9100Д-800А-380AC-УХЛ4-Б монтируется исключительно на жесткую монтажную плату или панель. Для безопасной эксплуатации необходимо заключить его в защищённый шкаф или корпус, так как степень защиты IP00 не предохраняет от пыли, влаги и случайного прикосновения. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать медные многожильные кабели с опрессованными наконечниками. Совместим с тепловыми реле серии РТЛ для реализации функций защиты.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и прошёл сертификацию КЭАЗ. Работает в условиях напряжения до 660 В переменного тока. Обеспечивает механическую и электрическую износостойкость при частых операциях включения/выключения. Однако из-за отсутствия защиты (IP00) запрещено использование вне герметичных или закрытых распределительных устройств.

Преимущества

• Высокая коммутационная способность - рассчитан на ток 800 А, что позволяет управлять крупными двигателями
• Наличие вспомогательных контактов - удобно для создания схем автоподдержания и сигнализации состояния
• Совместимость с реле РТЛ - позволяет легко организовать комплексную защиту двигателя
• Климатическое исполнение УХЛ4 - надёжная работа в помещениях с колебаниями температуры и влажности
• Прочная конструкция от КЭАЗ - проверенная временем серия ПМЛ с высокой отказоустойчивостью

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• IP00 - нельзя устанавливать на открытых площадках, в сырых или пыльных средах без дополнительной защиты
• Требуется принудительное охлаждение при длительной работе на пределе нагрузки - возможен перегрев без вентиляции
• Не предназначен для частотного регулирования - только пуск/останов
• Катушка управления 380 В - несовместима с сетями 220 В без преобразования

Примеры использования

• Управление насосом воды на водозаборной станции мощностью 450 кВт
• Включение конвейерной ленты на пищевом производстве
• Автоматический пуск вентилятора в промышленном помещении
• Комбинированный узел с реле РТЛ для защиты электропривода в металлургическом цехе

Практические советы

• Обязательно используйте защитный кожух или шкаф - даже малая пыль или влага могут вызвать пробой из-за IP00
• Проверьте соответствие сечения кабелей и наконечников - для 800 А нужны медные провода минимум 150–185 мм2
• При монтаже на плату соблюдайте минимальные зазоры между контактами - согласно схеме сборки КЭАЗ
• Для контроля состояния подключите вспомогательные контакты к индикатору или PLC
• Не применяйте этот контактатор в цепях постоянного тока - он рассчитан только на переменный ток 380 В
• При замене - выбирайте аналогичное исполнение УХЛ4, чтобы сохранить климатическую устойчивость
