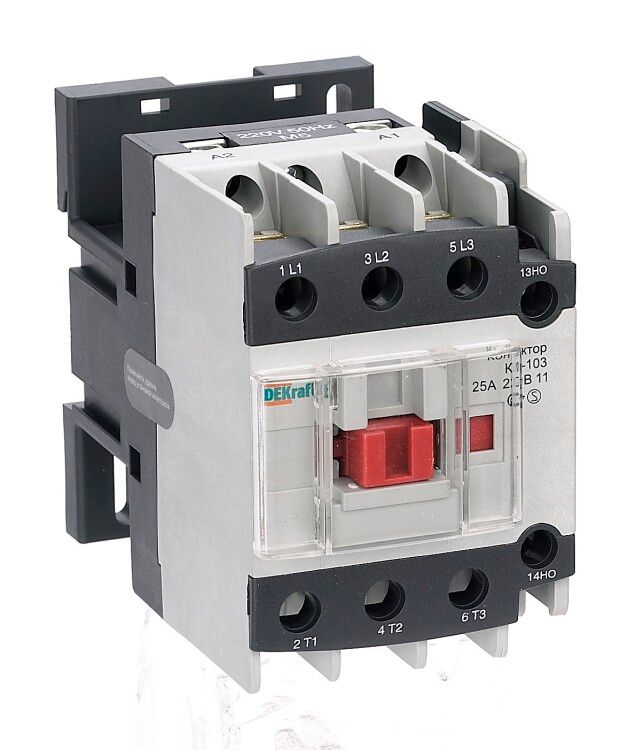

Контактор КМ-103 25А кат. 110В AC 1НО+1НЗ AC-3 DEKraft 22117DEK APC

Контактор КМ-103 от DEKraft - устройство для дистанционного включения и отключения электродвигателей и других нагрузок переменного тока. Номинальный ток 25 А, управление через катушку 110 В AC, монтаж на DIN-рейку. Артикул 22117dek.

Назначение и область применения

Контактор КМ-103 предназначен для частого включения и выключения электрических нагрузок, особенно асинхронных двигателей. Подходит для автоматизации технологических процессов: станков, насосов, компрессоров, конвейеров, систем вентиляции. Коммутирует нагрузки до 11 кВт при напряжении 400 В. Может использоваться в промышленных щитах, где требуется надёжная и долговечная коммутация.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение управления: 110 В AC
• Номинальный ток: 25 А (по классу AC-3)
• Коммутируемая мощность: 11 кВт при 400 В
• Силовые контакты: 3 нормально открытых (3NO)
• Вспомогательные контакты: 1 нормально открытый (1NO) + 1 нормально закрытый (1NC)
• Подключение: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, умеренный и холодный климат, с повышенной влажностью
• Способ монтажа: на DIN-рейку типа TS35 или аналогичную
• Нормативное соответствие: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейку - фиксация механическая, без дополнительных креплений. Винтовые зажимы рассчитаны на медные жилы сечением до 25 мм2. Для подключения катушки используйте два провода: один на A1, второй на A2. Обязательно соблюдайте полярность подключения - хотя контактор не чувствителен к направлению тока, правильное подсоединение снижает риск помех.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ 50030.5.1, что гарантирует безопасность при работе в промышленных условиях. Степень защиты IP20 предотвращает доступ к токоведущим элементам при обычном обслуживании, но не обеспечивает герметичность. Применение в помещениях с контролируемой средой обязательно - не используется на улице, в сырых или запылённых местах без дополнительной защиты.

Преимущества

• Высокая износостойкость: способен выполнять более 1 млн операций включения/выключения
• Чёткое разделение силовой и вспомогательной части - удобно для проектирования схем управления
• Наличие одного NO и одного NC вспомогательного контакта позволяет реализовать базовую логику блокировки и сигнализации
• Работает стабильно при колебаниях напряжения управления +-10%
• Не требует специальных инструментов для замены - легко демонтируется и заменяется

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, сырости или агрессивной среды - IP20 недостаточен для таких условий
• Не поддерживает реверс двигателя - для этого нужен реверсивный контактор
• Катушка рассчитана только на 110 В AC - нельзя использовать с постоянным током или другими напряжениями (например, 220 В)
• Не имеет встроенной тепловой защиты - необходимо применять внешние устройства защиты (тепловое реле, автомат)
• Максимальное сечение кабеля 25 мм2 - не подходит для больших токов свыше 25 А

Примеры использования

• Автоматический пуск асинхронного двигателя насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве через PLC
• Включение нагревательного элемента в термокамере с помощью таймера
• Система аварийного отключения оборудования при срабатывании датчика давления

Практические советы

• При подборе контактора проверьте, чтобы напряжение катушки (110 В AC) точно соответствовало вашей сети управления - неверное напряжение вызывает перегрев или отказ
• Используйте вспомогательные контакты (1NO+1NC) для создания самоблокирующей цепи - это позволит удерживать контактор в включенном состоянии после отпускания кнопки старта
• Обеспечьте достаточное расстояние между соседними аппаратами в шкафу - контактор греется при длительной нагрузке
• Проверяйте затяжку винтов при первом включении и через месяц эксплуатации - ослабление контактов - частая причина перегрева
• Для увеличения срока службы рекомендуется устанавливать RC-дугогасящую цепь или варистор на выходе, особенно при индуктивных нагрузках
