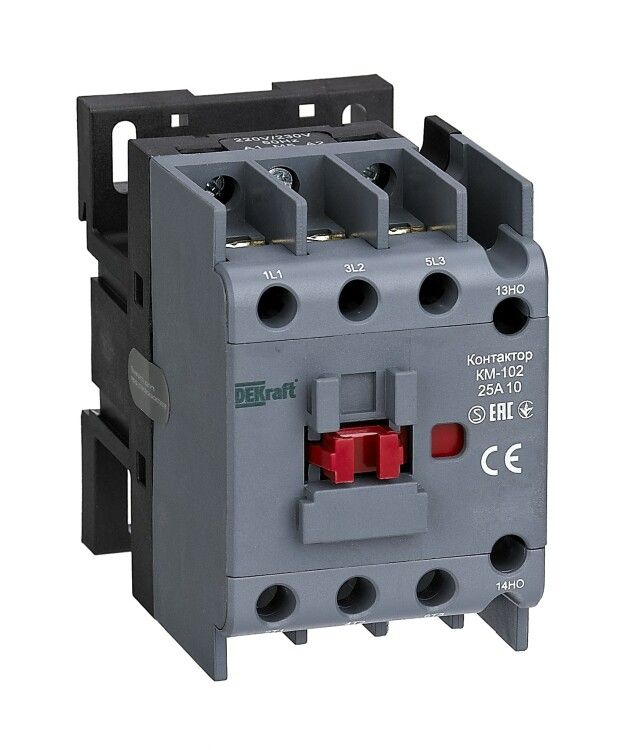

Контактор КМ-102 25А кат. 380В/400В AC 1НЗ AC-3 AC-4 DEKraft 22041DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 25 А в сетях переменного тока 380–400 В. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, имеет один нормально замкнутый и три нормально открытых вспомогательных контакта.

Назначение и область применения

Контактор КМ-102 используется для частого включения и выключения электрических нагрузок. Применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление освещением, коммутация конденсаторных батарей для компенсации реактивной мощности. Работает в сетях до 690 В переменного тока. Подходит для промышленного оборудования, станков, конвейеров, систем вентиляции.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение питания катушки: 380–400 В переменного тока (AC)
• Коммутируемая мощность (AC-3): 11 кВт - для асинхронных двигателей
• Коммутируемая мощность (AC-4): 4 кВт - для частых пусков с перегрузкой
• Количество контактов: 3 нормально открытых (НО) + 1 нормально замкнутый (НЗ)
• Род тока: переменный (AC), совместим с постоянным (DC) на катушке
• Исполнение: нереверсивное - не предназначен для переключения направления вращения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых контактов: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 10 мм2. Управляющая катушка рассчитана на 380–400 В AC; при использовании другого напряжения контактор не будет работать. Вспомогательные контакты (3НО+1НЗ) доступны для подключения цепей сигнализации, блокировок или самоблокировки. Не требует дополнительных адаптеров - совместим с большинством шкафов автоматики.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Для работы в условиях повышенной запылённости требуется внешняя защитная крышка - она продается отдельно и не входит в базовую комплектацию.

Преимущества

• Устойчив к высоким токовым импульсам при пуске двигателей благодаря классу AC-3
• Гибкая система вспомогательных контактов позволяет реализовать сложные схемы управления
• Простой и надёжный винтовой контакт - не требует специальных инструментов для обслуживания
• Совместим с популярными модульными шкафами и автоматикой
• Высокий ресурс коммутаций - подходит для частого включения/выключения

Ограничения применения

• Не работает при напряжении ниже 380 В - минимальное пороговое напряжение активации составляет ~340 В
• IP20 не защищает от пыли и влаги - нельзя устанавливать в сырых, пыльных или наружных помещениях без корпуса
• Нельзя использовать для реверса двигателей - отсутствуют парные контакты для переключения фаз
• Подключение постоянного тока к катушке возможно, но только при соблюдении полярности - в противном случае возможен отказ
• Не предназначен для коммутации сверхтоков - требует обязательной защиты плавкими предохранителями или автоматическими выключателями

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня воды
• Автоматическое включение освещения в цеху по расписанию через PLC
• Коммутация конденсаторной батареи для повышения коэффициента мощности в промышленном щите
• Пуск вентилятора в системе охлаждения станка с помощью термореле

Практические советы

• Проверьте напряжение на катушке перед первым включением - недостаточное напряжение вызывает гул и перегрев
• При монтаже затягивайте винты равномерно - избыточный момент может повредить пластиковые детали
• Для длительной работы в режиме частых пусков (AC-4) убедитесь, что тепловой ток не превышает 25 А
• Если нужна защита от пыли - используйте крышку КМ-102-COVER (совместима, но не входит в комплект)
• При сборке схемы с самоблокировкой - подключите один из НО контактов параллельно кнопке “Пуск”
• Не забудьте про защиту: выбирайте автоматический выключатель с характеристикой D для двигателей
