Контактор 32А 110В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21927DEK DEKraft APC

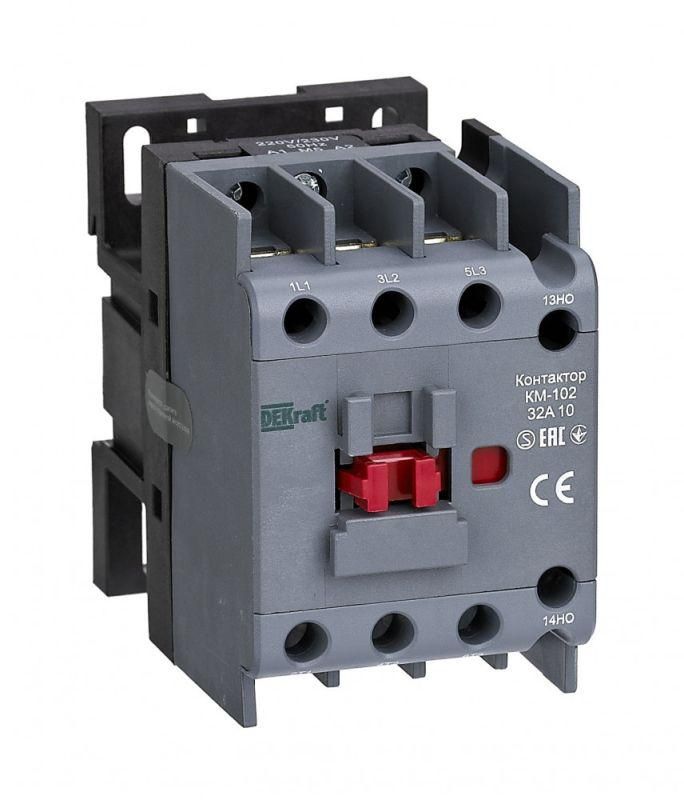

Контактор КМ-102 от DEKraft - устройство для автоматического включения и выключения электрических цепей с током до 32 А. Подходит для управления двигателями, нагревательными элементами и другими нагрузками в промышленных системах. Напряжение катушки 110 В переменного тока обеспечивает совместимость со многими стандартными схемами управления.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения силовых цепей. Он используется для запуска и остановки асинхронных электродвигателей мощностью до 15 кВт, а также для коммутации других активных и реактивных нагрузок в сетях переменного тока до 690 В.

Области применения: промышленные станки, конвейеры, насосы, системы вентиляции, оборудование с автономным управлением. Устройство работает в составе автоматических систем управления, где требуется надёжная и долговечная коммутация.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 32 А (по классу AC3 - для электродвигателей)
• Напряжение катушки управления: 110 В переменного тока
• Количество контактных групп: 3 нормально открытых (НО) + 1 нормально замкнутый (НЗ)
• Номинальная мощность двигателя: 15 кВт
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупной пыли, но не герметична
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые зажимы на входных и выходных клеммах - провода сечением до 10 мм2 рекомендованы.

Управляющая катушка рассчитана на 110 В переменного тока - важно соблюдать соответствие напряжения источника управления. Превышение напряжения вызывает перегрев катушки, снижение - недостаточное втягивание якоря и возможную сварку контактов.

Дополнительные контакты (1НО + 1НЗ) доступны для сигнализации состояния или построения блокировочных цепей. Они механически связаны с основными контактами и работают одновременно с ними.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления электродвигателями. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, однако не защищает от брызг воды, пыли или агрессивных сред. Для работы в условиях повышенной запылённости или влажности необходимо использовать внешнюю защитную крышку или корпус.

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн операций включения/выключения
• Чёткая фиксация на DIN-рейке - легко устанавливается и демонтируется без инструментов
• Наличие дополнительных контактов позволяет реализовать сложные алгоритмы управления без внешних реле
• Работает стабильно при колебаниях напряжения +-10% от номинала
• Производится компанией DEKraft - известным поставщиком комплектующих для промышленной автоматизации

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана только на переменный ток
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительной защиты
• Нельзя использовать для реверса двигателя - требуются два отдельных контактора
• Не предназначен для частотного регулирования - только пуск/останов
• Максимальное рабочее напряжение - 690 В; применение выше этого значения недопустимо

Примеры использования

• Автоматический пуск станка с ЧПУ через PLC - сигнал с контроллера включает катушку КМ-102, замыкаются главные контакты и двигатель начинает работу
• Система вентиляции: один дополнительный контакт НЗ передаёт сигнал “двигатель остановлен” на пульт управления
• Линия конвейера: три главных контакта коммутируют трёхфазный двигатель, дополнительный НО используется для индикации включения

Практические советы

• При выборе контактора проверьте соответствие напряжения катушки вашей системе управления - 110 В переменного тока часто встречается в европейских и импортных системах
• Для длительной службы используйте дополнительные защитные крышки - они снижают риск окисления контактов и повреждения механизмов
• При монтаже на DIN-рейку убедитесь, что контакт между контактором и рейкой плотный - плохой контакт может вызвать перегрев
• Не забудьте про посадочные размеры: ширина устройства соответствует стандартному модулю, но учтите свободное место рядом для тепловыделения
• При работе с двигателями мощностью около 15 кВт рекомендуется использовать тепловое реле в паре с этим контактором для защиты от перегрузки
