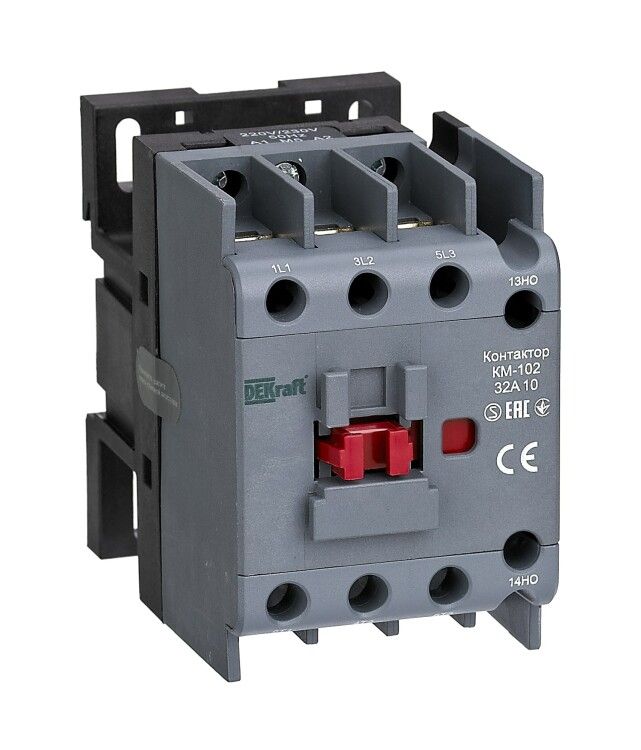

Контактор КМ-102 32А кат. 220В/230В AC 1НЗ AC-3 AC-4 DEKraft 22037DEK APC

Контактор КМ-102 от DEKraft - устройство для удалённого включения и выключения нагрузки до 32 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от сети 220–240 В. Артикул 22037dek.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрических нагрузок. Он применяется в системах автоматизации для запуска и остановки асинхронных двигателей, коммутации осветительных цепей и переключения конденсаторных батарей. Напряжение коммутируемых цепей - до 690 В переменного тока. Подходит для промышленных станков, конвейеров, систем вентиляции и оборудования с высокой цикличностью работы.

Технические характеристики

• Номинальный ток: 32 А (при классе нагрузки AC3 и AC4)
• Напряжение управления: 220–240 В переменного тока
• Коммутируемая мощность: до 15 кВт
• Количество контактов: один нормально-открытый (1НО), ноль нормально-закрытых (0НЗ)
• Тип тока: переменный (AC), также совместим с постоянным (DC) в цепи управления
• Исполнение: нереверсивное - управление одним направлением
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов больше 12 мм, но не от пыли и воды
• Способ подключения силовых проводов: винтовые зажимы
• Способ монтажа: на стандартную DIN-рейку шириной 35 мм

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку без дополнительных креплений - фиксируется защёлкой. Для подключения силовых цепей используются винтовые зажимы, рассчитанные на медные провода сечением до 10 мм2. Управляющая катушка работает только от 220–240 В переменного тока - несовместима с 12 В, 24 В или постоянным током в качестве основного питания. Дополнительные контакты отсутствуют - расширить функционал можно только внешними модулями.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов средней мощности. Защита IP20 обеспечивает безопасность при работе внутри щитов - предотвращает случайное прикосновение к токоведущим элементам. Однако для открытых площадок или сырых помещений требуется дополнительная защита в виде корпуса или крышки.

Преимущества

• Высокая надёжность при частых включениях - рассчитан на работу в режиме AC3 (пуск двигателей)
• Устойчив к скачкам напряжения в цепи управления благодаря оптимизированной катушке
• Легкий монтаж на DIN-рейку - экономит время при сборке шкафов
• Чёткая механическая индикация положения контактов - видно состояние «вкл./выкл.» даже без тестера

Ограничения применения

• Не предназначен для работы вне закрытых электрошкафов - степень защиты IP20 не защищает от пыли и влаги
• Поддерживает только одну пару контактов - нельзя использовать для реверса или сложных схем без внешних компонентов
• Работает только при напряжении управления 220–240 В - не подходит для систем с низковольтным управлением (например, 24 В DC)
• Не рекомендован для коммутации светодиодных нагрузок с высокими импульсными токами - возможна сварка контактов

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения
• Включение группы LED-светильников через PLC-контроллер
• Подключение конденсаторной батареи для компенсации реактивной мощности
• Автоматическое отключение нагревательного элемента после достижения температуры

Практические советы

• Проверьте соответствие сечения проводов - максимальное сечение для винтовых зажимов - 10 мм2. Превышение вызывает перегрев и выход из строя.
• Для длительной работы при нагрузках близких к 32 А используйте дополнительное охлаждение или снижайте рабочую нагрузку на 15–20 %.
• Если нужен реверс или несколько контактов - выбирайте модель с дополнительными модулями или используйте два контактора КМ-102.
• Обязательно проверяйте напряжение на катушке перед первым включением - неверное питание приведёт к отказу механизма.
• При замене старого контактора - сравните габариты и расположение креплений. КМ-102 имеет стандартную форму, но отличается от некоторых аналогов по форме выводов.
