Контактор 32А 36В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21925DEK DEKraft APC

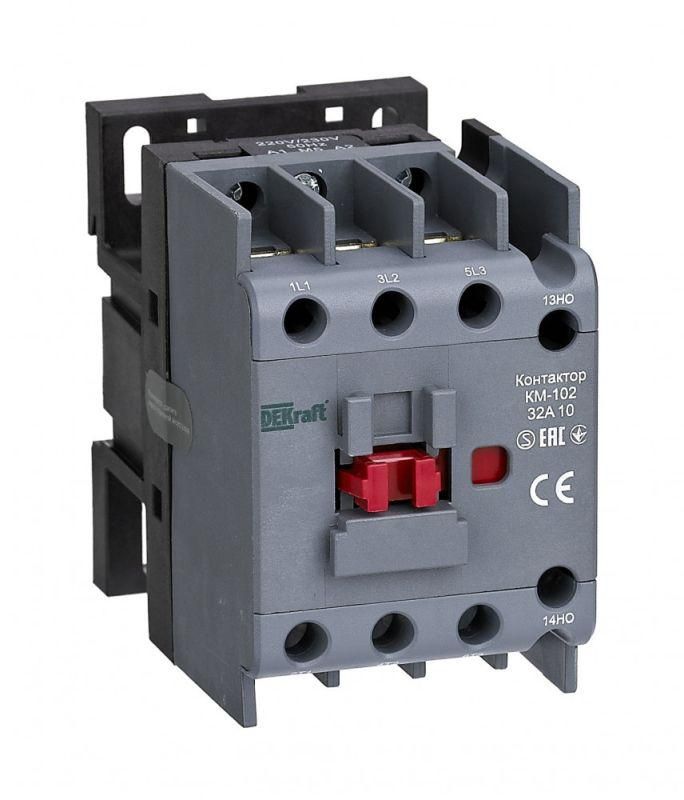

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения электрических цепей переменного тока, рассчитанное на работу с двигателями мощностью до 15 кВт. Подходит для монтажа на DIN-рейку, управление осуществляется через катушку 36 В AC. Артикул 21925dek.

Назначение и область применения

Контактор КМ-102 используется для частого включения и выключения нагрузок переменного тока, особенно - асинхронных электродвигателей. Применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах, компрессорах. Также подходит для коммутации других активных и реактивных нагрузок до 690 В AC. Номинальный режим работы - AC3 (пусковые токи двигателей) и AC4 (частые пуски с реверсом).

Технические характеристики

• Номинальный ток: 32 А (при AC3)
• Напряжение катушки управления: 36 В переменного тока (AC)
• Количество силовых контактов: 3 пары (3P)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Рассчитанная мощность двигателя: 15 кВт
• Способ монтажа: крепление на шину DIN 35 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Гарантия: 3 года
• Исполнение: нереверсивное - не предназначен для переключения направления вращения двигателя

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения питания катушки используйте провода сечением не менее 1,5 мм2. Силовые контакты рассчитаны на медные жилы до 10 мм2. Убедитесь, что напряжение на катушке точно соответствует 36 В AC - превышение вызывает перегрев и выход из строя. Монтаж выполняйте в щите с достаточным воздушным зазором вокруг устройства.

Безопасность и стандарты

Контактор соответствует требованиям IEC/EN 60947-4-1 для аппаратов низкого напряжения. Защита IP20 предотвращает контакт с токоведущими элементами, но не обеспечивает герметичность. Не применяйте в условиях повышенной влажности, запыленности или агрессивной среде без внешней защиты корпуса.

Преимущества

• Устойчивая работа при высоких пусковых токах благодаря оптимизированной дугогашающей камере
• Надёжное механическое соединение с DIN-рейкой - не требует дополнительных креплений
• Чёткая визуальная индикация положения контактов (по состоянию рычага)
• Высокий ресурс коммутаций - до 1 млн операций при AC3

Ограничения применения

• Не работает с постоянным током - катушка рассчитана только на 36 В AC
• IP20 не позволяет использовать в открытом исполнении - требуется установка внутри электрошкафа
• Нельзя применять для реверса двигателя - нет двух контакторов в одном корпусе
• Не рекомендован для нагрузок выше 15 кВт даже при меньшем токе - риск сваривания контактов
• Не поддерживает функции тепловой защиты - необходимо использовать отдельный тепловое реле

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентиляцией в промышленном помещении
• Коммутирование нагревательных элементов в термокамерах
• Подключение конвейерной ленты через кнопочную станцию с сигнализацией (через вспомогательный НЗ контакт)

Практические советы

• Проверьте соответствие напряжения сети управления - 36 В AC - перед первым включением
• При использовании вспомогательных контактов (1НО+1НЗ) учтите, что они не рассчитаны на большие токи - только для сигналов и управления
• Для долгой службы заменяйте контактор при появлении следов подгорания на контактах - даже если он ещё включается
• При сборке схемы с несколькими контакторами КМ-102 соблюдайте расстояние между ними минимум 10 мм - для теплоотвода
• Артикул 21925dek совпадает с сериями DEKraft и SE (Dekraft) - можно заменить аналогами этих брендов при необходимости
