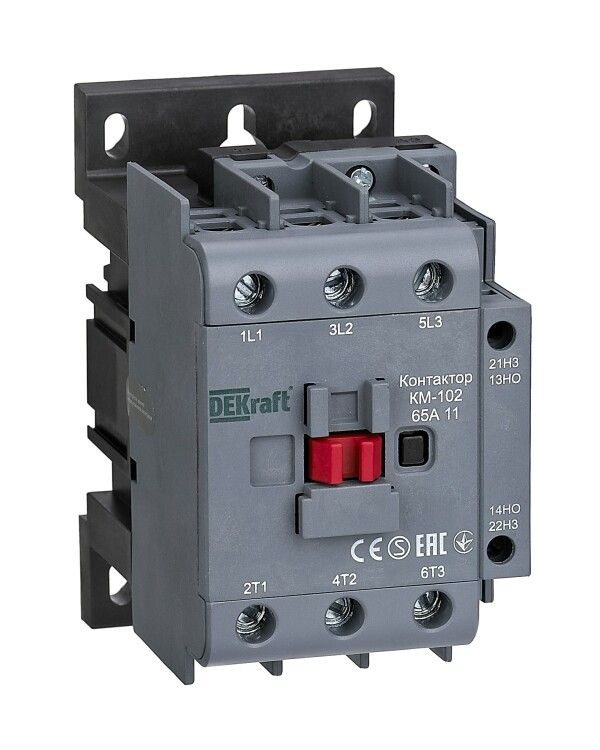

Контактор КМ-102 3п 65А кат. 400В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22024DEK APC

Контактор 65А 380В/400В АС3 АС4 1НО+1НЗ КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 30 кВт в переменном токе, предназначенное для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, имеет винтовые зажимы и защищён от прикосновений.

Назначение и область применения

Контактор 65А 380В/400В АС3 АС4 1НО+1НЗ КМ-102 используется для частого включения и выключения электрических нагрузок. Подходит для:

• Управления асинхронными двигателями средней мощности - насосы, вентиляторы, компрессоры;
• Коммутации осветительных цепей с высокой нагрузкой;
• Подключения и отключения конденсаторных батарей для компенсации реактивной мощности;
• Автоматизации технологических линий, где требуется надёжная коммутация.

Работает в сетях переменного тока до 690 В. Устройство не рассчитано на реверсивное управление - для изменения направления вращения двигателя потребуется два контактора.

Технические характеристики

• Номинальный ток: 65 А - максимальный постоянный ток, который контактная система способна проводить без перегрева.
• Коммутируемая мощность:
  • AC-3: 30 кВт - для пуска и останова асинхронных двигателей (рабочий режим);
  • AC-4: 15 кВт - для частых пусков, реверсов и точечного торможения (интенсивный режим).
• Напряжение управления: 380–400 В переменного тока - катушка срабатывает при этом значении, не требует внешнего преобразователя.
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок, контроля состояния.
• Тип тока: Переменный (AC) - работает только с переменным током в управляющей цепи; постоянный ток не поддерживается.
• Исполнение: Нереверсивное - не позволяет менять направление вращения двигателя одним устройством.
• Степень защиты: IP20 - предохраняет от прикосновения к токоведущим частям, но не защищает от пыли и влаги - требует установки в корпусе или щите.
• Способ монтажа: На DIN-рейку 35 мм - совместим с большинством распределительных шкафов.
• Подключение силовой цепи: Винтовые зажимы - надёжное, проверенное соединение, требует правильного момента затяжки.

Совместимость и монтаж

Контактор 65А 380В/400В АС3 АС4 1НО+1НЗ КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть его на рейку - фиксация механическая, без крепёжных элементов.

Силовые клеммы принимают провода сечением до 25 мм2. Управляющая катушка подключается через винтовые зажимы на передней панели - используйте медные жилы с изоляцией, соответствующей классу напряжения 400 В.

Дополнительные контакты (1НО+1НЗ) расположены сбоку - их можно использовать для подключения кнопочных постов, реле времени или систем аварийной сигнализации. Присоединение также винтовое - не забудьте проверить плотность зажима после первого запуска.

Безопасность и стандарты

Контактор 65А 380В/400В АС3 АС4 1НО+1НЗ КМ-102 соответствует требованиям IEC 60947-4-1 для аппаратов низкого напряжения. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям внутри шкафа. Производитель рекомендует использовать защитные крышки (доступны отдельно) для снижения риска попадания сторонних предметов или пыли на контакты.

Преимущества

• Высокая коммутационная износостойкость - рассчитан на десятки тысяч операций при работе по классу AC-3.
• Чётко выраженные положения контактов - легко определить состояние включения/выключения по визуальному индикатору.
• Простота замены - стандартный форм-фактор, совместим с аналогичными моделями других производителей.
• Наличие вспомогательных контактов - позволяет реализовать базовую автоматику без дополнительных реле.

Ограничения применения

• Не подходит для работы с постоянным током в управляющей цепи - катушка сработает только при 380–400 В переменного тока.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне электрошкафа или в сырых помещениях без дополнительной герметизации.
• Нереверсивное исполнение - для реверса двигателя необходим второй контактор и блокировка взаимного включения.
• Не предназначен для коммутации сверхтоков - обязательно использование автоматического выключателя или предохранителей в цепи питания.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение при достижении нижнего уровня, отключение при верхнем.
• Контроль вентиляции в промышленном помещении - включение по таймеру или температурному датчику.
• Подключение конденсаторной батареи в щите компенсации реактивной мощности - автоматическое включение при увеличении коэффициента cosφ ниже заданного порога.
• Пуск станка с асинхронным двигателем 22 кВт - контактор 65А КМ-102 справится с пусковыми токами, если установлен правильно с тепловым реле.

Практические советы

• Проверяйте соответствие сечения проводов - для 65 А используйте минимум 16 мм2 меди в силовой цепи, 25 мм2 - для длинных линий.
• Обязательно устанавливайте контактор в закрытом щите - даже при наличии защитной крышки IP20 недостаточно для открытой установки.
• При использовании вспомогательных контактов (1НО+1НЗ) учтите их минимальный ток - они не предназначены для управления мощными нагрузками, только для сигналов.
• После монтажа выполните тестовое включение - слышимый щелчок и отсутствие нагрева клемм - признак корректной работы.
• Не путайте с контактными группами реле - этот контактор рассчитан на большие токи и частые срабатывания, отличается прочностью конструкции.
