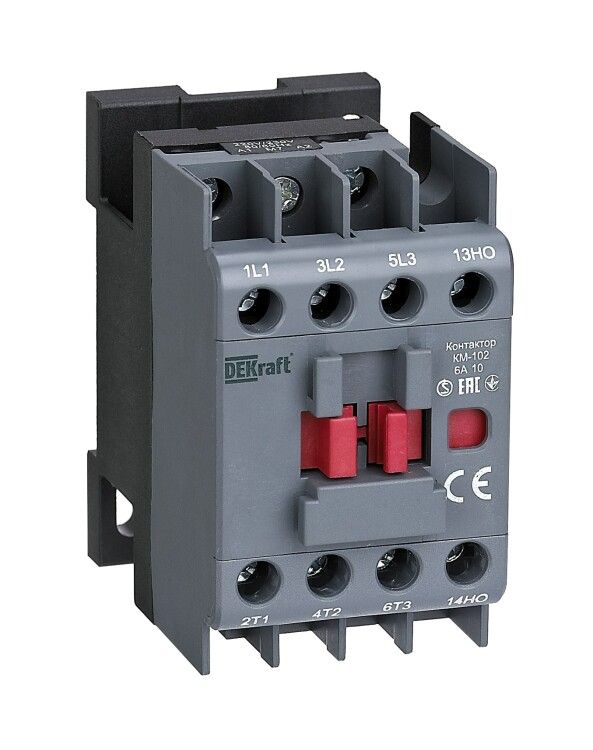

Контактор КМ-102 6А кат. 380В/400В AC 1НЗ AC-3 AC-4 DEKraft 22064DEK APC

Контактор КМ-102 от DEKraft - компактное устройство для автоматического включения и отключения нагрузок до 6 А в сетях переменного тока 380–400 В. Подходит для управления двигателями, светильниками и конденсаторными батареями. Артикул 22064dek.

Назначение и область применения

Контактор КМ-102 используется для дистанционного управления электрическими нагрузками. Он применяется в системах автоматизации для запуска и остановки асинхронных двигателей, коммутации осветительных цепей и переключения конденсаторных батарей. Устройство рассчитано на работу в сетях переменного тока до 690 В. Подходит для промышленного оборудования, станков, конвейеров и распределительных щитов.

Технические характеристики

• Номинальный ток: 6 А
• Напряжение управления: 380–400 В переменного тока
• Коммутируемая мощность (AC-3): 2,2 кВт - для пуска и останова асинхронных двигателей
• Коммутируемая мощность (AC-4): 1,1 кВт - для частых пусков с реверсом или точечной остановкой
• Количество контактов: 3 нормально-открытых (НО) + 1 нормально-закрытый (НЗ)
• Тип тока: переменный (AC), совместим с постоянным (DC) в цепи управления
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Подключение силовых контактов: винтовые зажимы
• Исполнение: нереверсивное - не предназначен для работы в режиме реверса без внешнего переключения

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Цепь управления питается от сети 380–400 В переменного тока. Дополнительные контакты (3НО+1НЗ) доступны для сигнализации, блокировок или управления вторичными цепями. Устройство не требует специальных инструментов для монтажа - достаточно отвертки и фиксатора на рейке.

Безопасность и стандарты

Контактор соответствует требованиям к безопасности для устройств низкого напряжения. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Для работы в условиях повышенной запылённости или влажности требуется установка в закрытом шкафу. Производитель указывает соответствие международным стандартам IEC 60947-4-1.

Преимущества

• Универсальное исполнение: один тип устройства покрывает как слабые, так и средние нагрузки (до 2,2 кВт)
• Чёткая структура контактов: три НО и один НЗ позволяют реализовать базовые схемы управления без дополнительных модулей
• Простота замены: совместим с большинством стандартных DIN-реек и имеет аналогичные габариты у других производителей
• Высокая надёжность механических контактов при работе в режиме AC-3

Ограничения применения

• Не подходит для частых реверсов - для этого нужен реверсивный контактор
• Защита IP20 не позволяет использовать устройство вне электрошкафа - даже капли воды или пыль могут повредить механизм
• Работает только при напряжении управления 380–400 В - нельзя применять с 220 В или DC без согласования
• Максимальная мощность 2,2 кВт - не годится для крупных двигателей свыше 3 кВт

Примеры использования

• Управление насосом 1,5 кВт в системе водоснабжения
• Включение группы LED-светильников через PLC-выход
• Отключение конденсаторной батареи после завершения работы станка
• Автоматическое отключение нагревательного элемента при достижении температурного порога

Практические советы

• Проверьте напряжение управления перед подключением - неверное значение (например, 220 В вместо 380 В) приведёт к отказу срабатывания
• При использовании в цепях с высокой частотой включения (более 600 раз/час) убедитесь, что нагрузка не превышает 1,1 кВт (AC-4)
• Обязательно используйте защитные крышки (если предусмотрены производителем) - они снижают риск травм и окисления контактов
• При монтаже затягивайте винты равномерно - перегрузка может деформировать корпус, недотяжка вызовет нагрев и искрение
• Для схем с блокировками используйте нормально-замкнутый контакт (1НЗ) для аварийной остановки - он размыкается при срабатывании контактора
