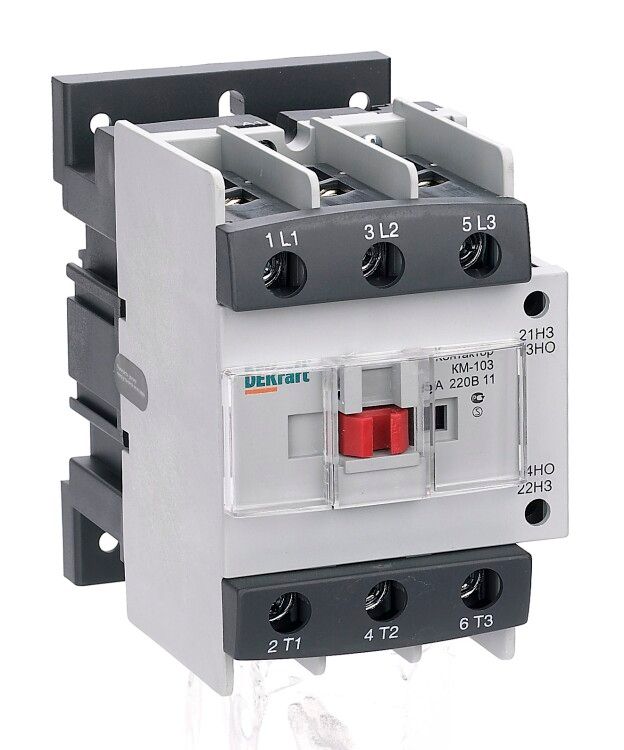

Контактор КМ-103 80А кат. 380В AC 1НО+1НЗ AC-3 DEKraft 22144DEK APC

Контактор 80А 380В AC-3 1 нормально открытый + 1 нормально закрытый контакт КМ-103 от DEKraft предназначен для частого включения и отключения трёхфазных нагрузок, таких как асинхронные двигатели, с управлением через цепь 380 В переменного тока. Модель КМ-103 рассчитана на работу в промышленной автоматике и устанавливается на DIN-рейку.

Назначение и область применения

Контактор 80А 380В AC-3 1 нормально открытый + 1 нормально закрытый контакт КМ-103 используется для дистанционного управления трёхфазными электродвигателями и другими активными/индуктивными нагрузками. Подходит для систем автоматизации: насосов, вентиляторов, компрессоров, конвейеров, станков. Коммутирует токи по классу AC-3 - то есть при запуске и останове двигателей с высокими пусковыми токами. Управление осуществляется через катушку 380 В, что позволяет использовать его в промышленных сетях без необходимости дополнительных преобразователей напряжения.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение управления: 380 В
• Номинальный ток: 80 А (при AC-3)
• Коммутируемая мощность: 37 кВт
• Число силовых полюсов: 3
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Подключение: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Соответствие стандарту: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте медные жилы сечением до 25 мм2 - более толстые провода не войдут в зажимы. Винтовые клеммы затягиваются отверткой; рекомендуется проверить надёжность фиксации после первого включения. Дополнительные контакты (НО и НЗ) позволяют передавать сигналы в цепи управления - например, для индикации состояния или блокировки других устройств. Контактор не требует внешнего теплоотвода при работе в пределах номинала.

Безопасность и стандарты

Контактор 80А 380В AC-3 1 нормально открытый + 1 нормально закрытый контакт КМ-103 соответствует требованиям ГОСТ 50030.5.1, который регламентирует безопасность аппаратов управления. Степень защиты IP20 обеспечивает защиту от прикосновения к токоведущим элементам пальцами, но не защищает от пыли и влаги - поэтому не применяйте его во влажных или пыльных средах без дополнительной защиты. Производитель указывает наличие опциональных защитных крышек, которые снижают риск случайного прикосновения - они не входят в базовую комплектацию, но доступны отдельно.

Преимущества

• Высокий ресурс коммутации - рассчитан на многократные включения/выключения при нагрузках AC-3
• Простая установка на DIN-рейку - удобна для сборки щитов
• Наличие двух дополнительных контактов (НО+НЗ) - позволяет реализовать сложные схемы управления без внешних реле
• Работает напрямую от сети 380 В - не нуждается в понижении напряжения управления
• Соответствие российскому стандарту - легко заменяется на аналогичные устройства в существующих системах

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20
• Не поддерживает реверс - для изменения направления вращения двигателя требуется два контактора или специальный реверсивный модуль
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при защите двигателей
• Максимальная мощность - 37 кВт; превышение нагрузки приведёт к перегреву и выходу из строя
• Не рассчитан на постоянное использование при токах выше 80 А - даже кратковременные перегрузки могут повредить контакты

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Автоматический пуск вентилятора по сигналу термодатчика
• Коммутация нагревательных элементов в сушильной камере
• Цепь управления с индикацией состояния (через НО контакт) и аварийной сигнализацией (через НЗ контакт)

Практические советы

• При монтаже в щитах соблюдайте минимальные расстояния между контактами - особенно при использовании нескольких КМ-103 рядом, чтобы избежать перегрева
• Проверьте соответствие сечения кабеля - провода меньше 1,5 мм2 плохо фиксируются, больше 25 мм2 не помещаются
• Если вы используете КМ-103 в системе с частотным преобразователем - убедитесь, что он не будет включаться/выключаться чаще, чем разрешено производителем (обычно до 1200 раз/час)
• Для длительной работы в условиях колебаний напряжения лучше выбрать модель с запасом по току - 80 А - это максимум, а не комфортный режим
• Если необходима защита от пыли и влаги - докупите заводские защитные крышки для КМ-103, они совместимы с этим контактором
