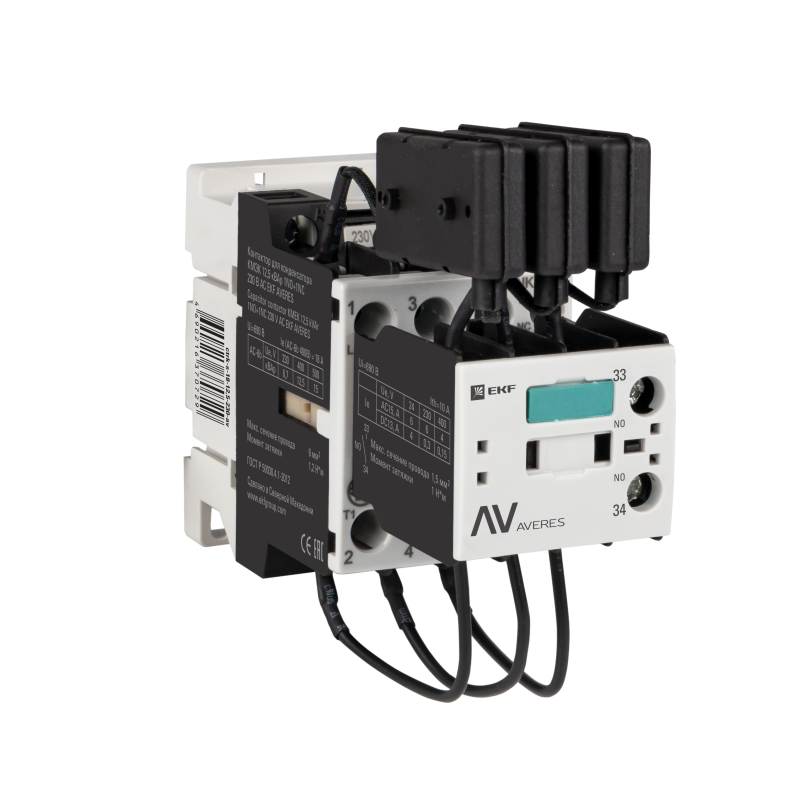

Контактор для конденсатора КМЭК 12,5 кВАр 230В 1NО+1NC EKF AVERES - ctrk-s-18-12,5-230-av

Контактор для конденсатора КМЭК 12,5 кВАр 230В 1NО+1NC от бренда EKF (арт. ctrk-s-18-12,5-230-av) предназначен для надёжной коммутации трёхфазных конденсаторных батарей в системах компенсации реактивной мощности. Его уникальная конструкция с опережающим блоком продлевает срок службы за счёт снижения ударных токов при включении.

Назначение и область применения

Контактор для конденсатора КМЭК 12,5 кВАр 230В 1NО+1NC используется исключительно для включения и отключения конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Подходит для работы в сетях с напряжением до 690 В переменного тока частотой 50–60 Гц. Применяется в промышленных объектах: на заводах, в насосных станциях, у крупных потребителей электроэнергии, где требуется автоматическая регулировка коэффициента cosφ.

Технические характеристики

• Номинальная реактивная мощность: 12,5 кВАр - максимальная нагрузка, которую контактный механизм способен безопасно переключать;
• Напряжение питания катушки: 220 В AC - требует подачи именно этого напряжения на управление; не совместим с 380 В или постоянным током;
• Количество полюсов: 2 - обеспечивает коммутацию двух фаз из трёх, что типично для сбалансированных конденсаторных батарей;
• Количество контактов: 3 нормально замкнутых + 1 нормально разомкнутый - используются для сигнализации состояния и контроля;
• Тип присоединения: винтовые зажимы - удобны для многожильных проводов с наконечниками, допускают затяжку отверткой;
• Срок службы: 10 лет - рассчитан на длительную работу при соблюдении условий эксплуатации;
• Род тока: переменный (AC) - не постоянному току.

Совместимость и монтаж

Контактор для конденсатора КМЭК 12,5 кВАр 230В 1NО+1NC монтируется на DIN-рейку шириной 35 мм. Для подключения силовой части используйте медные жилы сечением до 10 мм2. Управляющая катушка подключается через внешний контроллер (например, реле времени или устройство компенсации). Обязательно проверьте соответствие напряжения сети 220 В +-10%. Нельзя использовать этот контактор вместо обычного - он не рассчитан на активные нагрузки типа нагревателей или двигателей.

Безопасность и стандарты

Изделие соответствует требованиям:

• ГОСТ IEC 60947-1-2017 - общие правила для низковольтного оборудования;
• ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) - специальные требования к аппаратам для коммутации конденсаторов.

Стандарты гарантируют высокую отказоустойчивость и безопасность при работе с емкостными нагрузками.

Особенности конструкции

Основное отличие КМЭК 12,5 кВАр 230В 1NО+1NC - наличие дополнительного блока с предварительными контактами и резисторами. Перед включением основных контактов эти вспомогательные элементы замыкаются на 5 миллисекунд, принимая на себя начальный импульс тока зарядки конденсатора. После того как основные контакты полностью замкнулись, вспомогательные размыкаются, и дальнейшая работа происходит уже без резисторов. Это значительно снижает эрозию рабочих контактов и повышает долговечность всего аппарата.

Преимущества

• Увеличенный срок службы благодаря защите от скачков тока при включении;
• Высокая надёжность при частых циклах включения/выключения - идеален для автоматических систем КРМ;
• Специально адаптирован под конденсаторы - не подходит для других нагрузок, но для своей задачи оптимален;
• Подтверждённые испытания по международным стандартам - минимизация рисков аварий.

Ограничения применения

• Не применяется для защиты или коммутации активных нагрузок (нагреватели, двигатели);
• Запрещено использование при напряжении выше 690 В или ниже 180 В;
• Не работает с источниками постоянного тока - катушка рассчитана только на 220 В переменного тока;
• Не рекомендован для сред с повышенной запылённостью или химической агрессивностью - корпус не имеет IP-защиты;
• Не следует применять в условиях частых колебаний напряжения свыше +-15%, так как это влияет на надёжность срабатывания катушки.

Примеры использования

• Автоматические системы компенсации реактивной мощности на металлургическом предприятии;
• Шкафы КРМ в торгово-логистических комплексах с большим числом преобразователей частоты;
• Объекты ЖКХ с энергоёмкими лифтами и насосами, нуждающиеся в стабилизации cosφ;
• Производственные участки с групповым управлением конденсаторными банками по этапам.

Практические советы

• Выбирая контактор для конденсатора КМЭК 12,5 кВАр 230В 1NО+1MC, убедитесь, что суммарная мощность всех параллельно подключаемых конденсаторов не превышает 12,5 кВАр;
• Для лучшего теплоотведения оставляйте свободное пространство вокруг контактора - особенно справа и слева;
• Проверяйте момент затяжки винтовых зажимов - недостаточно плотное соединение вызывает перегрев;
• Если вы планируете использовать несколько таких контакторов в одном шкафе - распределите их равномерно, чтобы избежать локального перегрева;
• При замене старого контактора - обязательно отключите питание и разрядите конденсаторы перед работой!
