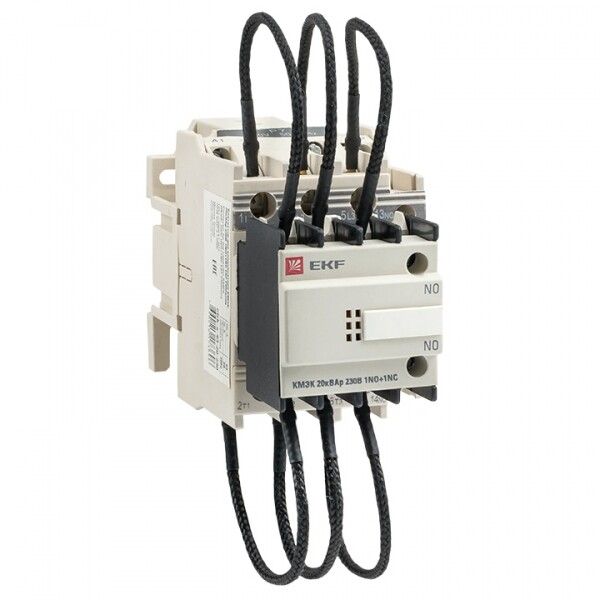

Контактор для конденсатора КМЭК 20квар 230В 2NО+1NC EKF PROxima | ctrk-s-43-20-230

Контактор для конденсатора КМЭК 20 кВар 230 В от EKF серии PROxima предназначен для надёжного включения и отключения конденсаторных батарей в системах компенсации реактивной мощности. Устройство совмещает высокую долговечность при частых переключениях с защитой от скачков тока, что делает его оптимальным решением для промышленных и энергоэффективных объектов.

Назначение и область применения

Контактор для конденсатора КМЭК 20 кВар 230 В используется исключительно для коммутации конденсаторных батарей в устройствах компенсации реактивной мощности (КРМ). Он не предназначен для управления двигателями, нагревательными элементами или другими нагрузками. Применяется в промышленных распределительных щитах, на предприятиях с большим количеством индуктивных потребителей — например, на станках, насосах, компрессорах, конвейерах.

Технические характеристики

• Номинальная реактивная мощность: 20 кВАр — способен управлять батареями до этого значения;
• Напряжение катушки управления: 230 В переменного тока; рабочий диапазон — 184–253 В, обеспечивает стабильную работу даже при просадках сети;
• Номинальный ток: 16,6 А — максимальный допустимый ток через главные контакты;
• Количество контактов: 5 нормально-открытых (НО) и 1 нормально-замкнутый (НЗ);
• Тип тока: переменный (AC);
• Способ подключения: винтовые зажимы, рассчитанные на сечение кабеля до 25 мм²;
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности;
• Способ монтажа: на DIN-рейку или монтажную плату;
• Гарантийный срок: 84 месяца (7 лет);
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).

Совместимость и монтаж

Контактор для конденсатора КМЭК 20 кВар 230 В совместим с любыми устройствами компенсации реактивной мощности, использующими управление по сигналу 230 В AC. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы — затягивать необходимо усилием, достаточным для плотного контакта, но без избыточного давления, чтобы не повредить контактные площадки. Балластные сопротивления уже установлены внутри корпуса — дополнительные индуктивные или активные сопротивления подключать запрещено.

Безопасность и стандарты

Контактор для конденсатора КМЭК 20 кВар 230 В сертифицирован по ГОСТ Р 50030.4.1-2012, который требует повышенной механической и электрической износостойкости для работы с конденсаторами. Особенностью этих контакторов является снижение вероятности сваривания контактов при включении — благодаря внутренним балластным сопротивлениям, которые гасят импульсный ток зарядки конденсатора. Это предотвращает аварии и продлевает срок службы.

Преимущества

• Высокая долговечность: специально адаптирован для тысяч циклов включения/выключения конденсаторов;
• Встроенные балластные сопротивления — не требуется внешнее оборудование;
• Широкий диапазон напряжения катушки (184–253 В) — устойчив к колебаниям в сети;
• Надёжная фиксация на DIN-рейке — быстрый монтаж и замена;
• Долгий гарантийный срок — 7 лет — подтверждает качество сборки и материалов.

Ограничения применения

• Не применяется для постоянных нагрузок выше 20 кВАр — превышение вызывает перегрев и выход из строя;
• Не подходит для работы в средах с пылью, влагой или химически агрессивными веществами — степень защиты IP20 не обеспечивает герметичность;
• Запрещается использование с внешними дросселями или индуктивностями — они нарушают режим гашения тока;
• Не рекомендован для реверсивных схем — контактор нереверсивный;
• Требуется соблюдение условий климатического исполнения УХЛ3 — при температурах ниже −25°C возможна потеря надёжности.

Примеры использования

• Щиты автоматической компенсации реактивной мощности на заводах с двигателем-приводами;
• Объекты ЖКХ — тепловые пункты, насосные станции;
• Цеха с большим числом сварочных аппаратов и трансформаторов;
• Системы освещения с высоким коэффициентом мощности, требующие ступенчатой регулировки.

Практические советы

• При проектировании системы компенсации проверьте суммарную мощность всех конденсаторов — она не должна превышать 20 кВАр на один контактор КМЭК 20 кВар 230 В;
• Используйте только медные кабели сечением до 25 мм² — алюминиевые провода могут ослабнуть при термических циклах;
• Проверяйте напряжение на катушке перед первым включением — недостаточное напряжение (менее 184 В) приведёт к некорректному срабатыванию;
• При замене старого контактора — обязательно отключите питание и разрядите конденсаторы, так как они сохраняют заряд после выключения;
• Для увеличения срока службы — избегайте частых включений менее чем через 1 минуту после отключения — конденсаторы нуждаются во времени для разряда.
