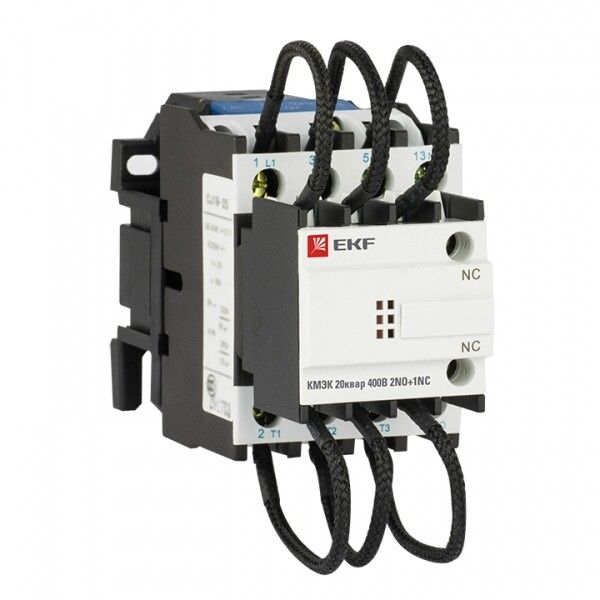

Контактор для конденсатора КМЭК 20квар 400В 2NО+1NC EKF PROxima | ctrk-s-43-20-400

Контактор для конденсатора КМЭК 20 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый от EKF серии PROxima предназначен для надёжного включения и выключения конденсаторных батарей в системах компенсации реактивной мощности. Устройство совмещено с балластными сопротивлениями и рассчитано на работу с высокими импульсными токами, характерными для зарядки конденсаторов.

Назначение и область применения

Контактор для конденсатора КМЭК 20 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый используется исключительно в устройствах компенсации реактивной мощности (КРМ). Он управляет подключением и отключением конденсаторных батарей в трёхфазных сетях переменного тока напряжением до 400 В. Подходит для промышленных объектов: заводов, насосных станций, торгово-логистических комплексов, где требуется автоматическая регулировка коэффициента cosφ.

Технические характеристики

• Номинальная реактивная мощность: 20 кВАр
• Номинальный ток: 28,9 А
• Напряжение катушки управления: 400 В (рабочий диапазон 320–440 В)
• Тип тока: переменный (AC)
• Количество контактных групп: 5 нормально-открытых (НО), 1 нормально-закрытый (НЗ)
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат, indoor-установка
• Способ монтажа: DIN-рейка или монтажная плата
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор для конденсатора КМЭК 20 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовой цепи используйте медные провода сечением до 25 мм2. Балластные сопротивления уже установлены внутри корпуса - внешние индуктивные элементы не требуются. Катушка управления работает от сети 400 В +-20%, что позволяет подключить её напрямую к фазному напряжению без дополнительных преобразователей. Обязательно соблюдайте полярность при подключении катушки - переполюсовка не повредит устройство, но может вызвать некорректную работу.

Безопасность и стандарты

Контактор для конденсатора КМЭК 20 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый сертифицирован по ГОСТ Р 50030.4.1-2012, который соответствует международному МЭК 60947-4-1. Это гарантирует соответствие требованиям безопасности, износостойкости и способности выдерживать частые коммутационные нагрузки. Применение в соответствии с рекомендациями производителя обеспечивает безопасную эксплуатацию даже при многократном включении конденсаторов.

Преимущества

• Встроенные балластные сопротивления снижают пиковую величину тока в момент включения, продлевая жизнь контактам
• Высокая механическая долговечность - оптимизировано для тысяч циклов включения/выключения
• Широкий допуск по напряжению катушки (320–440 В) делает устройство устойчивым к колебаниям сети
• Наличие одного НЗ-контакта позволяет легко реализовать сигнализацию состояния (например, “конденсатор включен”)
• Длинный гарантийный срок (7 лет) указывает на уверенность производителя в качестве сборки

Ограничения применения

• Не применяйте в цепях постоянного тока - контактор рассчитан только на переменный ток
• Не используйте вне помещений - степень защиты IP20 не предохраняет от влаги, пыли и температурных скачков
• Не подключайте параллельно индуктивные сопротивления - они нарушают режим гашения дуги и могут привести к свариванию контактов
• Не применять при пиках тока выше 20×Iн - риск выхода из строя из-за термической перегрузки
• Не заменяйте балластные сопротивления - модификация внутренней схемы аннулирует гарантию и нарушает безопасность

Примеры использования

• Автоматические системы компенсации реактивной мощности на заводе с двигателями большой мощности
• Щиты распределения электроэнергии в логистическом центре с большим числом ИБП и LED-освещения
• Объекты ЖКХ с автономным энергообеспечением и необходимостью поддержания cosφ > 0,95
• Цифровые котельные с частотниками, создающими гармонические помехи и нуждающиеся в быстром реагировании

Практические советы

• Проверьте фактический ток через контактор перед установкой - он не должен превышать 28,9 А длительно; при больших значениях выбирайте модель с запасом
• При монтаже на DIN-рейку убедитесь, что соседние аппараты не нагревают контактор - перегрев снижает срок службы
• Используйте один из НЗ-контактов для контрольной лампы или входа PLC - так проще диагностировать состояние батареи
• При работе в условиях повышенной влажности (бассейны, теплицы) дополнительно устанавливайте обогрев или герметичный шкаф
• При замене старого контактора - проверьте тип подключения: новые модели KMEK имеют те же габариты, что и аналоги других брендов, но отличаются расположением выводов
