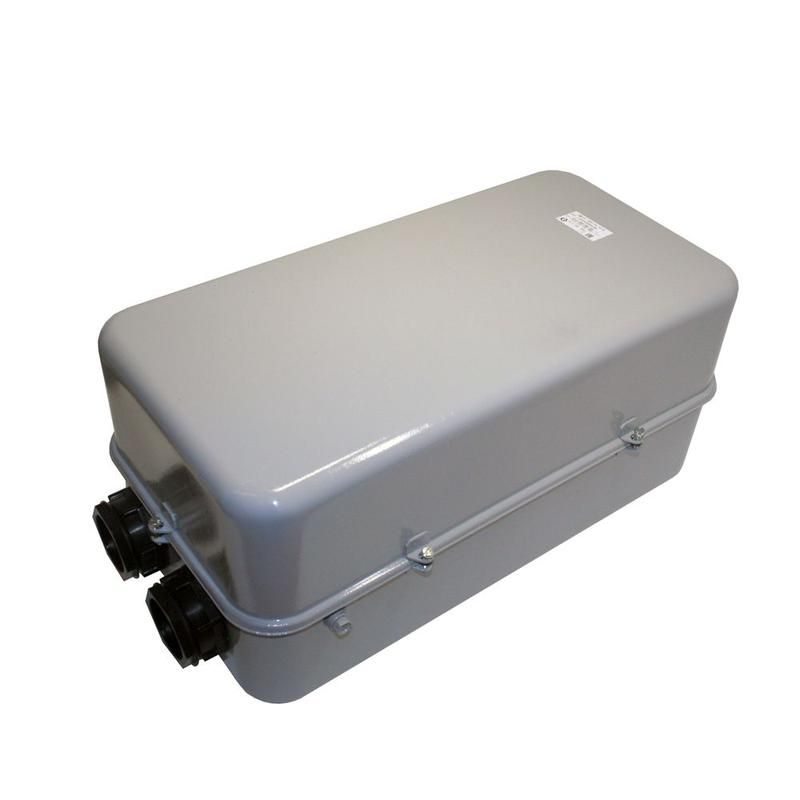

Контактор электромагнитный ПМЛ-6111 У2 В - КЗЭ, 380В O72110221ВВ380000000 КашинЗЭА

Контактор электромагнитный ПМЛ-6111 У2 переменного тока 380В - устройство для дистанционного включения и отключения мощных нагрузок в сетях переменного тока. Подходит для управления двигателями, нагревателями и другим оборудованием на промышленных объектах. Производится компанией КЗЭА г.Кашин, артикул o72110221вв380000000.

Назначение и область применения

Контактор электромагнитный ПМЛ-6111 У2 переменного тока 380В используется для частого включения и выключения электрооборудования с высокой нагрузкой. Его применяют в системах автоматизации: управление асинхронными двигателями, насосами, компрессорами, конвейерами и тепловыми установками. Работает в паре с кнопочными пунктами, термореле или программируемыми логическими контроллерами.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 380 В (переменного тока)
• Номинальный рабочий ток: 145 А при классе AC-3 (пусковые нагрузки двигателей)
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 2 замыкающих + 2 размыкающих

Контактная система рассчитана на длительную работу при максимальной нагрузке. Наличие двух типов вспомогательных контактов позволяет реализовать блокировки, сигнализацию и обратную связь в схемах управления.

Совместимость и монтаж

Контактор электромагнитный ПМЛ-6111 У2 переменного тока 380В устанавливается на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода до 25 мм2. Монтаж допускается вертикально или горизонтально, но без перекосов. Обязательно соблюдать посадочные размеры: корпус имеет фиксированные крепления, совпадающие со стандартом ПМЛ.

Подключение катушки управления - к клеммам A1/A2. Главные контакты - L1/L2/L3 и T1/T2/T3. Вспомогательные контакты доступны через боковые выводы - маркировка указана на корпусе.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Защита от случайного прикосновения обеспечена конструкцией корпуса. Сертифицирован для работы в условиях категории У2 - умеренный климат с температурой от −25C до +40C и относительной влажностью до 90% при 25C.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным контактным материалам
• Устойчивость к скачкам напряжения в сети управления за счёт оптимизированной катушки
• Чёткая механическая индикация положения контактов - видно состояние «включено/выключено»
• Габариты и расположение клемм стандартизованы - легко заменить аналогичные модели других производителей

Ограничения применения

• Не предназначен для постоянной работы при токах выше 145 А - возможен перегрев и сваривание контактов
• Не работает при напряжении ниже 85% от номинала (менее 323 В) - может не втянуть якорь
• Не рекомендован для частых пусков более 120 раз в час - снижает срок службы контактов
• Не предназначены для защиты от перегрузки - требуется внешнее тепловое реле

Примеры использования

• Управление трехфазным асинхронным двигателем 75 кВт на конвейере
• Включение группы нагревательных элементов в сушильной камере
• Автоматическое переключение между основным и резервным источником питания
• Система управления лифтом с использованием сигналов от датчиков положения

Практические советы

• Проверьте соответствие напряжения катушки (380 В) - использование 220 В приведёт к отказу включения
• При монтаже затягивайте клеммы усилием 0,5–0,7 Нм - недостаточно или слишком сильно повредит контакты
• Для увеличения срока службы используйте RC-цепочки или варисторы на входе катушки при работе с индуктивными нагрузками
• При замене старого контактора - сравните количество и тип вспомогательных контактов: ПМЛ-6111 У2 имеет 2+2, что покрывает большинство схем управления
• Не устанавливайте рядом с источниками сильного тепла - температура вокруг должна оставаться в пределах +40C максимум
