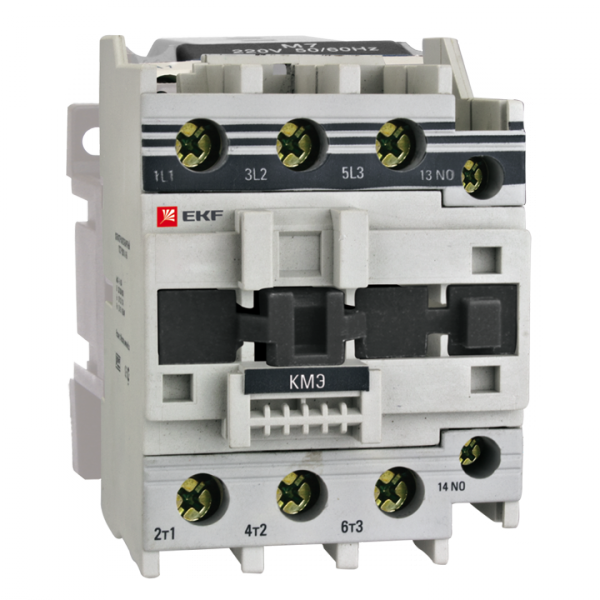

Контактор малогабаритный КМЭ 50А 380В NO+NC EKF PROxima | ctr-s-50-380

Контактор малогабаритный КМЭ 50А 380В 1 нормально-открытый контакт + 1 нормально-замкнутый контакт от EKF серии PROxima предназначен для дистанционного включения и отключения трёхфазных нагрузок, таких как электродвигатели, с помощью слаботочных сигналов. Устройство компактно, рассчитано на монтаж на плату и подходит для автоматизированных систем управления.

Назначение и область применения

Контактор малогабаритный КМЭ 50А 380В 1 нормально-открытый контакт + 1 нормально-замкнутый контакт используется для коммутации силовых цепей переменного тока. Он управляет работой электродвигателей мощностью до 25 кВт, а также другого оборудования - насосов, вентиляторов, конвейеров, компрессоров. Подходит для установки в щитах автоматизации, пультах управления, станках с ЧПУ. Применяется там, где требуется частое включение/выключение без механического воздействия.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальный ток: 50 А
• Напряжение катушки управления: 380 В
• Количество силовых полюсов: 3
• Количество вспомогательных контактов: 1 нормально-открытый (НО), 1 нормально-замкнутый (НЗ)
• Номинальная мощность двигателя: 25 кВт
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +50C
• Способ монтажа: на монтажную плату (PCB)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 50А 380В 1 нормально-открытый контакт + 1 нормально-замкнутый контакт монтируется на печатную плату через выводы. Его габариты соответствуют стандартным форм-факторам для SMD-монтажа. Для подключения силовых проводов используйте кабель сечением до 25 мм2. Винтовые зажимы затягиваются ключом - не допускайте перетяга. Катушка управления фиксируется на корпусе и совместима только с напряжением 380 В AC. Другие напряжения требуют замены всей катушки - они не меняются на месте. Установка возможна только в закрытых щитах с контролируемой средой - IP20 не обеспечивает защиту от внешних факторов.

Безопасность и стандарты

Контактор малогабаритный КМЭ 50А 380В 1 нормально-открытый контакт + 1 нормально-замкнутый контакт соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует безопасность при работе в промышленных сетях. Материал контактов содержит серебро - он устойчив к окислению и дуговым повреждениям, снижает риск нагрева и выхода из строя. Однако устройство не имеет встроенной защиты от перегрузки или короткого замыкания - такие функции должны обеспечиваться внешними аппаратами (автоматами, тепловыми реле).

Преимущества

• Высокая долговечность: контактные группы рассчитаны на миллионы операций включения/отключения
• Компактный размер: позволяет экономить место в шкафах и панелях
• Надёжные контакты: серебросодержащий сплав предотвращает обгорание и окисление даже при частых срабатываниях
• Поддержка расширения: на корпусе есть возможность установки дополнительных модулей - вспомогательных контактов или реле времени
• Долгий срок службы: 84 месяца гарантии подтверждают качество сборки

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Не имеет встроенного теплового реле - нельзя использовать без внешней защиты от перегрузки
• Нельзя применять для реверса одного контактора - для изменения направления вращения двигателя требуется два КМЭ с блокировкой
• Катушка управления фиксирована на 380 В - другие напряжения (220 В, 110 В) требуют замены всего модуля
• Монтаж только на плату - не подходит для крепления на DIN-рейку

Примеры использования

• Автоматизация конвейерной линии - включение/остановка двигателя по команде PLC
• Система вентиляции - управление крупными вентиляторами с частотным регулированием
• Насосные станции - пуск и остановка насосов по уровню жидкости
• Оборудование с ЧПУ - точное управление движущимися элементами станка
• Сборки для реверса: два КМЭ 50А + механическая блокировка для управления трёхфазным двигателем в обоих направлениях

Практические советы

• При проектировании схемы учтите, что КМЭ не защищает от перегрузки - обязательно установите автоматический выключатель или тепловое реле последовательно с контактором
• Для монтажа на плату проверьте соответствие отверстий под выводы и шаг расположения - не все PCB подходят
• Если нужна задержка срабатывания - выбирайте приставку времени, совместимую с серией PROxima; она устанавливается поверх основного корпуса
• При использовании нескольких КМЭ в одной системе - соблюдайте правила блокировки, чтобы исключить одновременное включение противофазных контакторов
• Не используйте этот контактор в условиях высокой запылённости, влажности или химически активной среде - IP20 недостаточно
