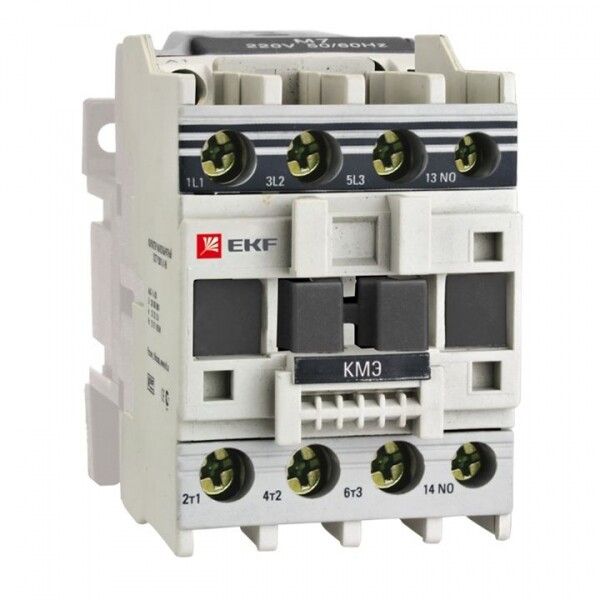

Контактор КМЭ малогабаритный 12А 110В 1NC EKF PROxima | ctr-s-12-110-nc

Контактор малогабаритный КМЭ 12А 110В 1NC от EKF серии PROxima - компактное устройство для дистанционного включения и отключения нагрузки до 5 кВт в цепях переменного тока. Подходит для автоматизации оборудования, установленного на DIN-рейке.

Назначение и область применения

Контактор малогабаритный КМЭ 12А 110В 1NC используется для коммутации электродвигателей, нагревательных элементов, освещения и других нагрузок, требующих частого включения/выключения. Применяется в пультах управления, щитах автоматики, станках, конвейерах и системах вентиляции. Устройство обеспечивает надёжное переключение при высокой частоте операций.

Технические характеристики

• Номинальный ток: 12 А (для AC-1, cosφ=0.95)
• Напряжение катушки управления: 110 В переменного тока (AC)
• Количество главных контактов: 3 нормально открытых (3NO)
• Количество вспомогательных контактов: 1 нормально открытый (1NO) + 1 нормально закрытый (1NC)
• Номинальная мощность: 5 кВт
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от воды и пыли)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, умеренный и холодный климат с повышенной влажностью)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 12А 110В 1NC совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте винтовые зажимы - затягивайте кабели усилием, достаточным для плотного контакта, но без перегрузки. Максимальное сечение кабеля - 25 мм2; для алюминиевых проводов рекомендуется применять специальные наконечники. Катушка управления рассчитана исключительно на 110 В переменного тока - подключение к постоянному току или другому напряжению повредит устройство.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления для электроустановок. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги или пыли - не применяйте в сырых или запылённых помещениях без дополнительной защиты.

Преимущества

• Компактные габариты позволяют экономить место в распределительных шкафах
• Высокий ресурс коммутации благодаря качественным контактам и прочной механике
• Поддержка коммутации как медного, так и алюминиевого провода
• Длительная гарантия - 7 лет - свидетельствует о надёжности сборки
• Чёткая визуальная индикация положения контактов через окно в корпусе

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно для таких условий
• Запрещено использовать с напряжением выше 110 В AC или с постоянным током - возможен выход из строя катушки
• Не предназначен для реверсирования двигателей - конструкция нереверсивная
• Не следует применять для нагрузок с высокими пусковыми токами (например, мощные асинхронные двигатели без пускателей) без учёта коэффициента перегрузки

Примеры использования

• Управление насосом в системе водоснабжения
• Включение теплового завеса в торговом помещении
• Автоматизация светильников в офисном здании
• Коммутирование нагревателей в термокамере
• Работа в качестве исполнительного органа в программируемых контроллерах (PLC)

Практические советы

• Проверьте соответствие напряжения сети 110 В AC перед установкой - неверное питание вызывает перегрев катушки
• При использовании алюминиевых проводов обязательно примените медно-алюминиевые наконечники
• Не допускайте перегрузки по току - даже кратковременные превышения снижают срок службы контактов
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабое крепление вызывает вибрацию и искрение
• Для контроля работоспособности проверяйте состояние вспомогательных контактов 1NO и 1NC - они часто используются в цепях сигнализации и блокировок
