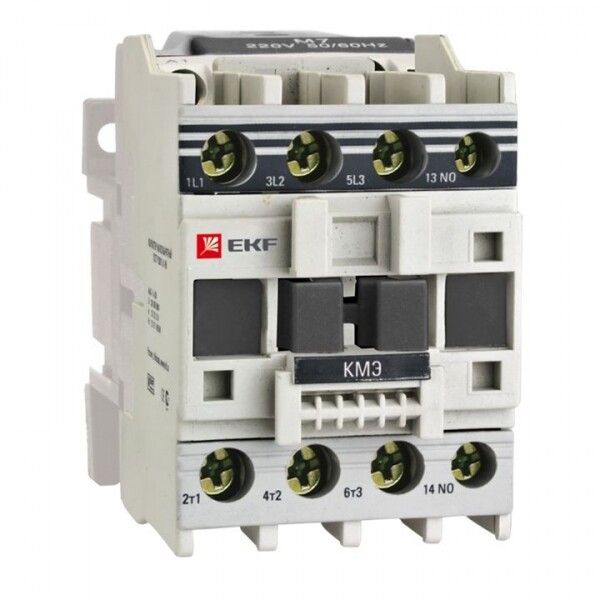

Контактор КМЭ малогабаритный 18А 36В 1NO EKF PROxima | ctr-s-18-36

Контактор малогабаритный КМЭ 18А 36В 1НО от EKF серии PROxima — компактное устройство для дистанционного включения и отключения трёхфазных нагрузок до 7 кВт. Подходит для автоматизации оборудования, где важны надёжность, компактность и совместимость со стандартными DIN-рейками.

Назначение и область применения

Контактор малогабаритный КМЭ 18А 36В 1НО используется для частого включения и выключения трёхфазных электродвигателей, нагревательных элементов, насосов и других потребителей переменного тока. Его применяют в системах автоматического управления: конвейерах, вентиляции, станках, бытовой и промышленной автоматике. Устройство управляет нагрузкой через слаботочную цепь 36 В, что повышает безопасность оператора.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 36 В
• Номинальный ток: 18 А
• Количество силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 1
• Номинальная мощность: 7 кВт (при 380 В)
• Способ монтажа: крепление на DIN-рейку
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 °C до +40 °C, умеренный и холодный климат с повышенной влажностью)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 18А 36В 1НО легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы, рассчитанные на медные и алюминиевые провода сечением до 25 мм². Катушка управления подключается отдельно — к цепям 36 В постоянного или переменного тока. Монтаж не требует специальных инструментов, достаточно отвертки. Обязательно проверьте соответствие напряжения катушки 36 В — использование другого напряжения приведёт к выходу устройства из строя.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует работу контактных аппаратов в электроустановках. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги и пыли — поэтому устройство следует устанавливать внутри щитов или закрытых корпусов. Серия PROxima прошла сертификацию на соответствие безопасности и долговечности в условиях промышленной эксплуатации.

Преимущества

• Компактные габариты позволяют экономить место в распределительных шкафах
• Высокий ресурс переключений благодаря качественной механике и материалам
• Поддерживает коммутацию как медных, так и алюминиевых проводов
• Низкий уровень шума при работе
• Длительная гарантия — 7 лет — свидетельствует о высокой надёжности

Ограничения применения

• Не предназначен для работы во внешних условиях — степень защиты IP20 исключает установку на улице или в сырых помещениях без дополнительной защиты
• Работает только с переменным током; не подходит для постоянного тока
• Катушка управления строго на 36 В — применение 24 В или 220 В вызовет перегрев и отказ
• Один нормально открытый контакт — нельзя использовать для реверса или сложных схем управления без дополнительных устройств

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение группы тепловых пушек в производственном помещении
• Автоматический запуск вентилятора по сигналу термостата
• Контроль питания станка через PLC с выходом 36 В

Практические советы

• При подключении алюминиевого провода используйте переходные наконечники и плотно затягивайте винты — алюминий склонен к “ползучести”
• Проверяйте напряжение на катушке перед первым включением — даже кратковременная перегрузка снижает срок службы
• Для увеличения срока службы рекомендуется устанавливать RC-демпфер или варистор на контактах при работе с индуктивными нагрузками (например, двигателями)
• Обеспечьте достаточное охлаждение вокруг контактора — перегрев при длительной нагрузке близкой к 18 А может привести к преждевременному износу
• При замене аналогичного контактора — убедитесь, что новый имеет ту же длину и расположение клемм, чтобы не менять проводку
