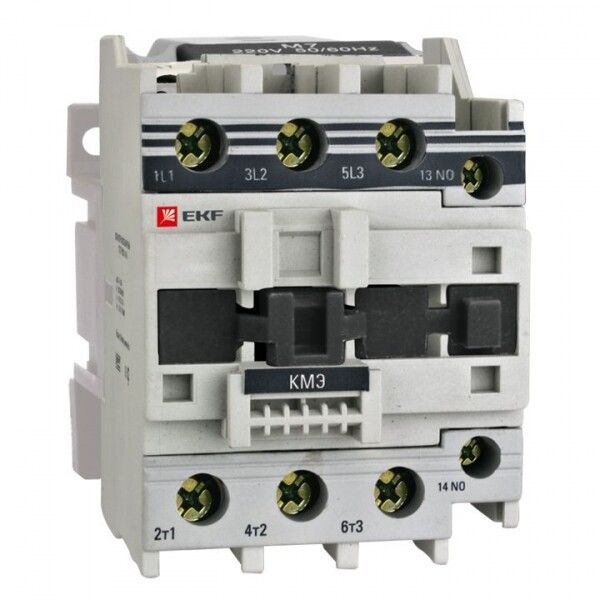

Контактор КМЭ малогабаритный 50А 36В NO+NC EKF PROxima | ctr-s-50-36

Контактор малогабаритный КМЭ 50А 36В 1 нормально-открытый контакт + 1 нормально-закрытый контакт от бренда EKF из серии PROxima предназначен для дистанционного включения и отключения нагрузки переменного тока до 50 А. Подходит для автоматизации оборудования, где требуется надёжная коммутация с минимальными габаритами.

Назначение и область применения

Контактор малогабаритный КМЭ 50А 36В 1 нормально-открытый контакт + 1 нормально-закрытый контакт используется для управления электродвигателями, нагревательными элементами, освещением и другими нагрузками до 22 кВт. Применяется в пультах управления, щитах автоматики, станках, конвейерах и системах вентиляции. Благодаря низкому напряжению катушки (36 В), идеален для безопасных цепей управления в промышленных условиях.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 36 В
• Номинальный ток: 50 А
• Номинальная мощность: 22 кВт
• Количество нормально-открытых (НО) контактов: 4
• Количество нормально-закрытых (НЗ) контактов: 1
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от пыли и воды)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 (для работы в помещениях с умеренным и холодным климатом, без конденсации)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 50А 36В 1 нормально-открытый контакт + 1 нормально-закрытый контакт совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте винтовые зажимы - затягивайте кабели усилием, достаточным для плотного контакта, но без перегрузки. Медные и алюминиевые провода допускаются, однако при использовании алюминия рекомендуется применять переходные наконечники. Обеспечьте свободный доступ к контактам для обслуживания - устройство не герметично и требует установки внутри защищённого шкафа.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует соответствие международным нормам безопасности для аппаратов управления. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не защищает от попадания пыли и влаги - поэтому монтаж возможен только во внутренних распределительных устройствах. Серия PROxima прошла сертификацию на долговечность и отказоустойчивость в промышленных условиях.

Преимущества

• Высокая коммутационная способность - выдерживает до 50 А постоянной нагрузки
• Четыре нормально-открытых контакта позволяют реализовать сложные схемы управления без внешних реле
• Наличие одного нормально-закрытого контакта удобно для сигнализации состояния (например, “устройство выключено”)
• Низкое напряжение катушки (36 В) повышает безопасность операторов и снижает требования к изоляции вторичных цепей
• Компактные размеры экономят место в шкафах управления
• Длительная гарантия - 84 месяца, что свидетельствует о высокой надёжности сборки

Ограничения применения

• Не предназначен для работы на открытом воздухе или в сырых помещениях - степень защиты IP20 не обеспечивает защиту от влаги и пыли
• Не подходит для реверсивных схем - контактор нереверсивный, для изменения направления вращения двигателя потребуется два таких устройства
• Работает только с переменным током - нельзя использовать в цепях постоянного тока
• Максимальное сечение кабеля 25 мм2 - не позволяет подключить силовые кабели большего диаметра без переходников

Примеры использования

• Управление насосом в системе водоснабжения через PLC с сигналом 36 В AC
• Включение группы светильников в цеху по команде с пульта управления
• Автоматическое отключение печи при аварийной ситуации (использование НЗ контакта для сигнала “выкл.”)
• Коммутирование конвейера с помощью четырёх НО контактов для запуска нескольких двигателей одновременно

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное напряжение (например, 220 В вместо 36 В) приведёт к её выходу из строя
• При подключении многожильных проводов используйте наконечники - они предотвращают ослабление контакта после многократных включений
• Не забудьте проверить механическую фиксацию на DIN-рейке - при вибрациях оборудование может выпасть, если не зафиксировано должным образом
• Для длительной службы избегайте перегрузок - даже кратковременные токи выше 50 А сокращают срок жизни контактов
• При необходимости замены - отключите питание, снимите контактор с рейки и проверьте состояние контактов на наличие оплавления или налёта
