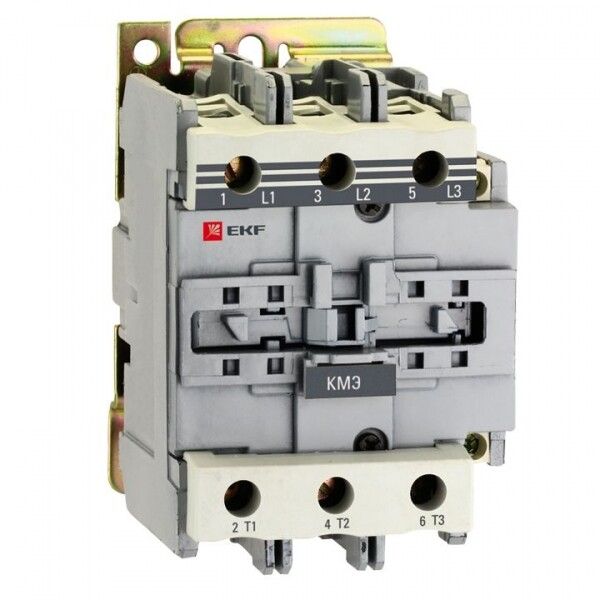

Контактор КМЭ малогабаритный 80А 36В NO+NC EKF PROxima | ctr-s-80-36

Контактор малогабаритный КМЭ 80А 36В 1 нормально-открытый контакт + 1 нормально-замкнутый контакт от бренда EKF из серии PROxima предназначен для частого включения и отключения электродвигателей и других нагрузок до 37 кВт. Его компактная форма и DIN-монтаж делают его удобным решением для распределительных щитов и автоматизированных систем.

Назначение и область применения

Контактор малогабаритный КМЭ 80А 36В используется для дистанционного управления силовыми цепями переменного тока. Подходит для управления двигателями, насосами, вентиляторами, конвейерами и другим оборудованием, требующим надёжной коммутации. Особенно эффективен в системах автоматизации, где требуется управление через слаботочные сигналы 36 В.

Технические характеристики

• Номинальный ток: 80 А - способен выдерживать длительную нагрузку до этого значения
• Напряжение катушки управления: 36 В AC - совместим с низковольтными управляющими цепями, часто используемыми в промышленной автоматике
• Количество контактов: 4 нормально-открытых (НО) и 1 нормально-замкнутый (НЗ) - позволяет реализовать различные схемы управления, включая блокировки и сигнализацию
• Номинальная мощность: 37 кВт - рассчитан на управление трёхфазными электродвигателями этой мощности
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение с кабелями до 25 мм2
• Способ монтажа: на DIN-рейку - легко устанавливается в шкафах без дополнительных креплений
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен; применяется внутри электрошкафов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и в условиях повышенной влажности
• Гарантийный срок: 84 месяца - подтверждает высокую надёжность конструкции
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к аппаратам управления и коммутации

Совместимость и монтаж

Контактор малогабаритный КМЭ 80А 36В монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, допускающие установку медных и алюминиевых проводов сечением до 25 мм2. Катушка управления питается от сети переменного тока 36 В - её можно подключить к выходам PLC, реле времени или кнопочных постов. Обязательно соблюдайте полярность при подключении катушки - хотя она не имеет полярности, перепутанные фазы могут вызвать некорректную работу в сетях с несимметричной нагрузкой.

Безопасность и стандарты

Контактор КМЭ 80А 36В сертифицирован по ГОСТ Р 50030.4.1-2002, что гарантирует соответствие требованиям безопасности для устройств управления электродвигателями. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, однако использование вне электрошкафа запрещено. Материалы корпуса самозатухающие, что снижает риск распространения пламени при аварийном нагреве.

Преимущества

• Высокая механическая износостойкость - рассчитан на многократные операции включения/выключения
• Раздельные контакты НО и НЗ позволяют использовать один прибор для создания взаимоблокирующих схем
• Поддержка алюминиевых проводов - экономически выгодно при использовании кабелей с алюминиевой жилой
• Длинный гарантийный срок (7 лет) - свидетельство качества сборки и материалов
• Компактные габариты - освобождают место в щите, особенно важно при плотной компоновке

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от влаги, пыли и агрессивной среды
• Не рекомендован для частого пуска двигателей с высоким моментом (например, дробилок, прессов) без учёта тепловой нагрузки
• Не является реверсивным - для изменения направления вращения двигателя нужен второй контактор
• Катушка 36 В требует наличия понижающего трансформатора - нельзя подключать напрямую к 220/380 В

Примеры использования

• Управление насосом в системе водоснабжения через терморегулятор
• Автоматический пуск вентилятора в HVAC-системе по сигналу от датчика температуры
• Коммутирование конвейера в пищевом производстве с помощью PLC
• Схема “пуск-стоп” с кнопочным постом и блокировкой по НЗ-контакту

Практические советы

• При подключении кабелей затягивайте винты равномерно - переусиливание повредит пластиковые зажимы
• Для долговечной работы проверяйте состояние контактов каждые 6–12 месяцев, особенно при частых пусках
• Убедитесь, что сечение кабеля не превышает 25 мм2 - большие провода не войдут в зажимы
• При использовании в цепях с высокой индуктивностью (двигатели, трансформаторы) рекомендуется установка RC-гашения или варистора на контакты
• При замене контактора КМЭ 80А 36В убедитесь, что новый экземпляр также из серии PROxima - отличаются параметрами срабатывания катушки
