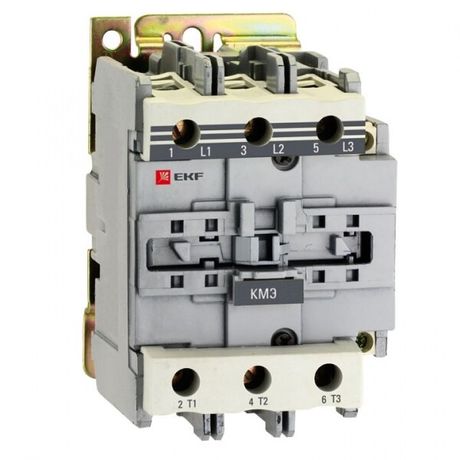

Контактор КМЭ малогабаритный 95А 36В NO+NC EKF PROxima | ctr-s-95-36

Контактор малогабаритный КМЭ 95А 36В 1 нормально-открытый контакт + 1 нормально-закрытый контакт от бренда EKF из серии PROxima предназначен для частого включения и отключения нагрузок до 45 кВт в цепях переменного тока. Устройство компактно, легко устанавливается на DIN-рейку и подходит для автоматизации оборудования в условиях промышленного и бытового использования.

Назначение и область применения

Контактор малогабаритный КМЭ 95А 36В используется для удалённого управления силовыми цепями через слаботочную катушку. Подходит для работы с двигателями, нагревательными элементами, насосами, вентиляцией и другим оборудованием, требующим надёжной коммутации. Применяется в щитах автоматики, станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 36 В - безопасный уровень для контрольных цепей, совместим с большинством PLC и реле управления
• Номинальный ток: 95 А - способен выдерживать длительную работу при высоких нагрузках
• Номинальная мощность: 45 кВт - соответствует максимальной нагрузке для трёхфазных двигателей
• Количество контактов: 4 нормально-открытых (НО) + 1 нормально-закрытый (НЗ) - позволяет реализовать базовые схемы управления и сигнализации
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Максимальное сечение кабеля: 25 мм2 - обеспечивает гибкость при подборе провода
• Способ монтажа: на DIN-рейку 35 мм - стандартизованный вариант для шкафов автоматики
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, не предназначено для открытой установки
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - сертифицирован для использования в России и странах ЕАЭС

Совместимость и монтаж

Контактор КМЭ 95А 36В совместим со всеми типами DIN-реек шириной 35 мм. Для подключения используйте провода сечением до 25 мм2 - как медные, так и алюминиевые. Винтовые зажимы затягиваются отверткой; рекомендуется проверить плотность фиксации после первого включения. Катушка 36 В совместима с контроллерами, реле времени и кнопочными пунктами управления, работающими на этом уровне напряжения. Обязательно соблюдайте полярность при подключении постоянного тока - устройство рассчитано исключительно на переменный ток.

Безопасность и стандарты

Произведён согласно ГОСТ Р 50030.4.1-2002, что гарантирует соответствие требованиям безопасности для электрооборудования. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от воды и пыли - не применяйте в сырых или запылённых средах без дополнительной герметизации шкафа. Сертификаты подтверждают возможность использования в помещениях категории УХЛ4 - в том числе в холодных цехах и на объектах с перепадами температур.

Преимущества

• Высокий рабочий ток (95 А) при компактном размере - экономия места в распределительных шкафах
• Четыре НО контакта позволяют использовать один контактор сразу в нескольких цепях управления
• Работа с алюминием и медью - снижает необходимость переходников и адаптеров
• Длинная гарантия (7 лет) указывает на качество материалов и сборки
• Серия PROxima - оптимизация под массовое применение в промышленной автоматике

Ограничения применения

• Не для реверсивных схем - контактор нереверсивный, нельзя менять направление вращения
• Защита IP20 не допускает установку вне шкафа - требуется герметичная оболочка при наличии влаги, пыли или химических паров
• Катушка 36 В требует внешнего источника питания - не подключается напрямую к сети 220/380 В
• Не предназначен для частых импульсных включений более 1200 раз в час - возможен перегрев и преждевременный износ контактов

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматический запуск теплового завеса при достижении заданной температуры
• Контроль включения группы светильников через PLC с выходом 36 В
• Сигнализация аварии: один НЗ контакт подключен к индикационной лампе, которая горит при отключении контактора

Практические советы

• Выбирая контактор, убедитесь, что ваша нагрузка не превышает 45 кВт - переоценка приведёт к перегреву и отказу
• При использовании алюминиевых проводов обязательно нанесите антиоксидантную пасту перед затяжкой - предотвратит окисление и повышение сопротивления
• Не забудьте установить термореле или автоматическую защиту сверхтоков последовательно - сам контактор не имеет внутренней защиты
• Для увеличения срока службы избегайте частых включений менее чем через 3–5 секунд между операциями
• Проверяйте состояние контактов каждые 6 месяцев при активной эксплуатации - особенно при работе с индуктивными нагрузками
