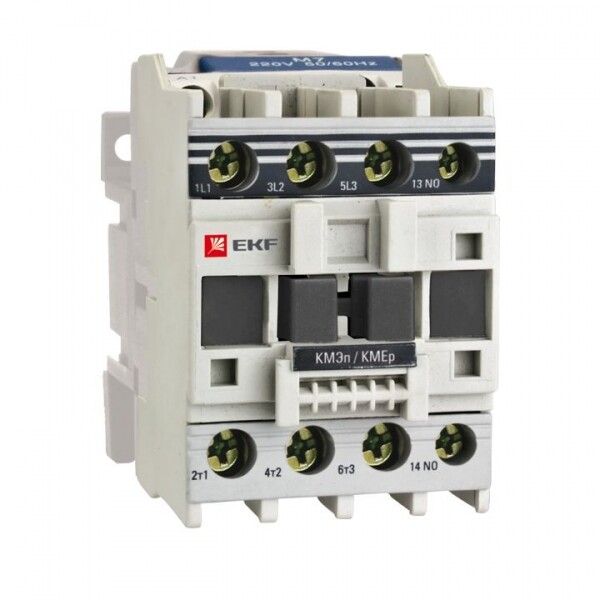

Контактор малогабаритный КМЭп 25А 110В DC 1NO EKF PROxima | ctr-s-25-110-p

Контактор малогабаритный КМЭп 25А 110В DC 1 нормально разомкнутый контакт от EKF серии PROxima предназначен для частого включения и отключения нагрузок постоянного тока до 25 А. Подходит для автоматических систем управления, где важны компактность, надежность и долгий срок службы.

Назначение и область применения

Контактор малогабаритный КМЭп 25А 110В DC 1 нормально разомкнутый контакт используется для коммутации цепей постоянного тока в устройствах автоматизации. Применяется в системах управления станками, конвейерами, насосами, зарядными устройствами и другим оборудованием с нагрузкой до 11 кВт. Его основная задача - безопасно переключать силовые цепи по сигналу от слаботочных контроллеров (PLC, реле времени, кнопочные посты).

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 110 В DC
• Номинальный ток главных контактов: 25 А
• Номинальная мощность: 11 кВт
• Количество контактов: 4 нормально замкнутых (4НО) + 1 нормально разомкнутый (1НЗ)
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭп 25А 110В DC 1 нормально разомкнутый контакт легко устанавливается на стандартную DIN-рейку. Также возможна фиксация на монтажной панели с помощью крепёжных отверстий. Для подключения используйте провода сечением до 25 мм2 - зажимы обеспечивают плотный контакт благодаря тарельчатой форме. Дополнительные контакты имеют рифлёную поверхность для лучшей передачи тока. На корпусе есть маркировочная площадка - удобно для подписи в распределительном щите.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует работу электромагнитных контакторов в промышленных системах. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от влаги - не применяйте в сырых помещениях или на улице. Компоненты изготовлены из термостойкой пластмассы, выдерживающей нагрев при аварийных режимах.

Особенности конструкции

• Сердечник выполнен из высококачественной электротехнической стали с минимальными вихревыми потерями - снижает нагрев и повышает КПД.
• Резиновые демпферы на магнитной системе уменьшают уровень шума при включении/выключении.
• Самопозиционирующиеся подвижные контакты подпружинены и имеют сферическую форму - обеспечивает равномерное давление и длительный срок службы даже при многократных срабатываниях.
• Мостиковый контакт способствует быстрому гашению электрической дуги - снижает износ и риск сваривания контактов.

Преимущества

• Высокая коммутационная износостойкость - подходит для частых включений (до 1 млн операций).
• Компактные габариты - экономят место в щитах.
• Наличие четырёх нормально замкнутых и одного нормально разомкнутого контакта - позволяет реализовать сложные схемы управления без внешних модулей.
• Надёжные винтовые зажимы с тарельчатыми пластинами - предотвращают ослабление соединения при вибрациях.
• Долгий гарантийный срок (7 лет) - подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, влажностью или агрессивными газами - степень защиты IP20 недостаточна.
• Не рекомендован для переменного тока - катушка рассчитана только на 110 В постоянного тока.
• Не следует использовать в цепях с индуктивной нагрузкой выше 11 кВт - возможен выход из строя контактов.
• Не подлежит ремонту - при отказе требуется замена всего контактора.

Примеры использования

• Управление двигателем постоянного тока в конвейерной линии.
• Переключение зарядного устройства батарей в системах бесперебойного питания.
• Автоматическое отключение нагревательных элементов по сигналу терморегулятора.
• Контроль включения/выключения светильников в системах освещения с PLC.

Практические советы

• Проверьте соответствие напряжения катушки (110 В DC) - применение другой величины вызовет перегрев или отказ.
• При подключении проводов затягивайте винты усилием, достаточным для плотного контакта, но без перегрузки - можно повредить зажим.
• Используйте маркировочную площадку для обозначения функции каждого контактора - особенно важно при обслуживании щита.
• Для защиты от скачков напряжения на катушку рекомендуется установить варистор или диод (для постоянного тока) параллельно катушке - продлит срок службы.
• При использовании в вибрирующих средах проверяйте периодически состояние крепления на рейке - возможно ослабление.
