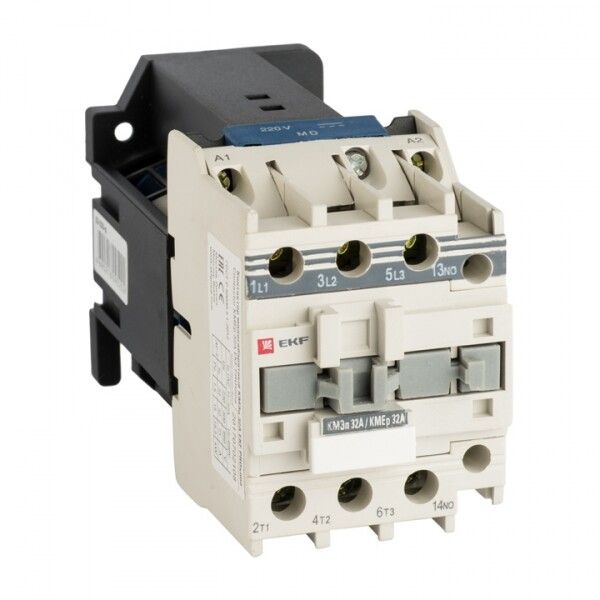

Контактор малогабаритный КМЭп 32А 220В DC 1NO EKF PROxima | ctr-s-32-220-p

Контактор малогабаритный КМЭп 32А 220В DC 1 контакт нормально разомкнутый от бренда EKF из серии PROxima предназначен для частого включения и отключения цепей постоянного тока до 32 А. Подходит для автоматических систем управления, где важны компактность, надежность и долгий срок службы.

Назначение и область применения

Контактор малогабаритный КМЭп 32А 220В DC используется для коммутации нагрузок постоянного тока в устройствах автоматики. Он управляет исполнительными механизмами - например, двигателями, нагревательными элементами, насосами или клапанами - через слаботочные сигналы. Применяется в промышленных щитах, станках, конвейерах, системах вентиляции и других объектах, где требуется дистанционное управление силовой цепью.

Технические характеристики

• Номинальный ток: 32 А - способен выдерживать длительную работу при такой нагрузке
• Напряжение катушки управления: 220 В постоянного тока (DC) - требует именно такого питания для срабатывания
• Количество нормально разомкнутых (НО) контактов: 1 - один замыкающий контакт для включения нагрузки
• Номинальная рабочая мощность: 15 кВт - соответствует максимальной нагрузке при 220 В DC
• Подключение: винтовые зажимы - удобны для фиксации медных проводов
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать достаточно толстые жилы
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Способ монтажа: на DIN-рейку - совместим со стандартными распределительными щитами
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и повышенной влажности
• Гарантийный срок: 84 месяца - подтверждает высокую надежность сборки
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - сертифицирован для промышленного использования

Совместимость и монтаж

Контактор малогабаритный КМЭп 32А 220В DC легко монтируется на стандартную DIN-рейку шириной 35 мм. Для установки на монтажную панель предусмотрены крепёжные отверстия - можно закрепить болтами, если рейка недоступна. Винтовые зажимы обеспечивают плотный контакт даже при многократном обслуживании. Обязательно проверьте соответствие сечения провода (до 25 мм2) и правильность полярности при подключении катушки 220 В DC - переполюсовка не повредит устройство, но может нарушить работу.

Безопасность и стандарты

Контактор КМЭп 32А 220В DC соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям внутри щита. Благодаря термостойкой пластмассе корпуса и качественным материалам контактов, риск перегрева и возгорания минимален. Однако устройство не предназначено для работы во взрывоопасных средах или открытых помещениях без защиты от пыли и влаги.

Особенности конструкции

• Магнитная система с резиновыми демпферами снижает уровень шума при срабатывании - важно в местах с чувствительным к шуму оборудованием
• Сердечник из высококачественной электротехнической стали с минимальными вихревыми потерями - повышает КПД и снижает нагрев
• Самопозиционирующиеся подвижные контакты с сферической поверхностью и пружинной подвеской - обеспечивают равномерное давление и устойчивый контакт даже при вибрациях
• Мостиковый контакт и рифлёная поверхность дополнительных контактов - улучшают гашение дуги и токопроводящую способность
• Тарельчатые зажимы - предотвращают ослабление соединения после многократного монтажа/демонтажа
• Маркировочная площадка в комплекте - позволяет четко обозначить функцию контактора в щите

Преимущества

• Высокая коммутационная износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Компактные габариты - экономят место в щитах, особенно при множестве устройств
• Надёжное крепление и зажимы - снижают вероятность отказа из-за плохого контакта
• Долгий гарантийный срок (7 лет) - свидетельствует о качестве материалов и сборки
• Поддержка дополнительных контактов - позволяет расширять функционал схемы автоматизации

Ограничения применения

• Не применяется в цепях переменного тока - катушка рассчитана исключительно на 220 В DC
• IP20 не защищает от пыли и влаги - нельзя устанавливать вне щитов или в сырых условиях
• Нет реверсирования - не подходит для управления двигателями, которым нужна смена направления вращения
• Запрещён монтаж вблизи источников сильного тепла - превышение температуры окружающей среды выше +40C может вызвать сбои
• Не рекомендован для частых импульсных включений менее 1 секунды - возможен перегрев катушки

Примеры использования

• Управление постояннотоковым двигателем в конвейерной линии
• Включение нагревательного элемента в термокамере с контроллером PLC
• Переключение зарядного устройства для аккумуляторов
• Автоматическое отключение света в помещении по сигналу датчика движения
• Контроль работы насоса в системе водоснабжения с использованием реле времени

Практические советы

• При подключении катушки соблюдайте полярность - хотя контактор не выйдет из строя при обратном подключении, он может не сработать
• Используйте кабели с сечением не более 25 мм2 - большие жилы не войдут в зажимы
• Обязательно используйте маркировочную площадку - это ускоряет диагностику и ремонт
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно в вибрационных средах
• Для защиты от скачков напряжения на катушку рекомендуется установить варистор или RC-цепочку
• Если планируете подключать дополнительные контакты - убедитесь, что они совместимы с серией PROxima
