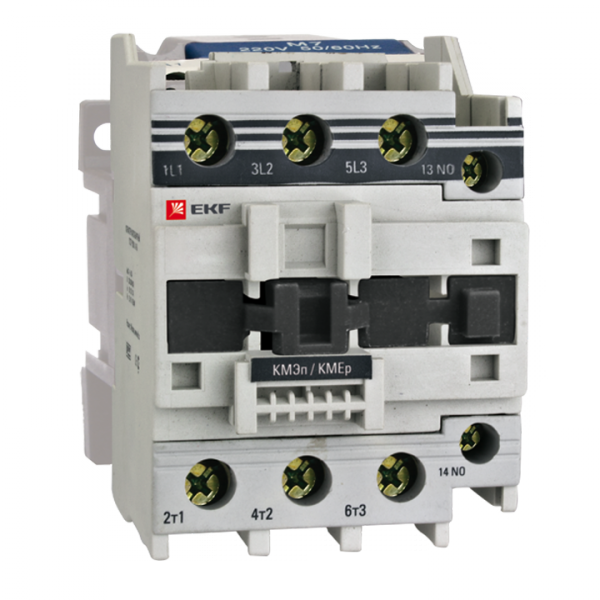

Контактор малогабаритный КМЭп 80А 24В DC 1NO 1NC EKF PROxima | ctr-s-80-24-nc-p

Контактор малогабаритный КМЭп 80А 24В DC 1НО 1НЗ от EKF в серии PROxima предназначен для частого включения и отключения электродвигателей и других нагрузок до 37 кВт в цепях постоянного тока. Компактная конструкция позволяет устанавливать его на DIN-рейку в распределительных щитах, где важна экономия места.

Назначение и область применения

Контактор малогабаритный КМЭп 80А 24В DC 1НО 1НЗ используется для дистанционного управления электроприёмниками: электродвигатели, насосы, компрессоры, нагревательные элементы. Подходит для автоматических систем управления, конвейеров, станков и другого оборудования, требующего надёжной коммутации. Применяется в промышленных щитах, логистических комплексах, объектах ЖКХ и энергетики.

Технические характеристики

• Номинальный ток: 80 А — способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение катушки управления: 24 В постоянного тока (DC) — совместим с большинством промышленных контроллеров и PLC;
• Количество силовых полюсов: 3 — управляет трёхфазными нагрузками;
• Контакты: 4 нормально открытых (НО) + 1 нормально закрытый (НЗ) — позволяют реализовать сложные схемы управления и сигнализации;
• Номинальная мощность: 37 кВт — рассчитан на управление двигателями этой мощности при 380 В переменного тока;
• Подключение: винтовые зажимы — обеспечивают прочное соединение с кабелями до 25 мм²;
• Способ монтажа: на DIN-рейку 35 мм — стандартная установка в шкафах;
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и влаги — требуется установка внутри закрытого щита;
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, допустима повышенная влажность;
• Гарантия: 84 месяца — подтверждает высокую надёжность сборки;
• Соответствие: ГОСТ Р 50030.4.1-2002 — соответствует требованиям к контактным аппаратам для промышленного использования.

Совместимость и монтаж

Контактор малогабаритный КМЭп 80А 24В DC 1НО 1НЗ легко фиксируется на любой стандартизированной DIN-рейке. Для подключения используйте медные или алюминиевые провода сечением до 25 мм² — зажимы адаптированы под оба материала. Катушка 24 В DC совместима с выходами PLC, реле времени и кнопочных постов. Монтируйте так, чтобы обеспечить свободный доступ к клеммам для обслуживания. Не устанавливайте рядом с источниками сильного тепла — перегрев снижает срок службы.

Безопасность и стандарты

Контактор КМЭп 80А 24В DC 1НО 1НЗ сертифицирован по ГОСТ Р 50030.4.1-2002, что гарантирует соответствие требованиям безопасности при работе с электрооборудованием. IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от внешней среды — обязательна установка в закрытом щите. Серия PROxima прошла тестирование на механическую долговечность и термическую стойкость.

Преимущества

• Высокая плотность контактов: 4 НО + 1 НЗ — позволяет собирать сложные схемы без дополнительных реле;
• Компактный размер — экономит место в щитах, особенно в условиях ограниченного пространства;
• Поддержка алюминиевых и медных проводов — гибкость при использовании существующих кабельных решений;
• Длительная гарантия (7 лет) — свидетельство качества материалов и сборки;
• Низкий уровень шума при срабатывании — подходит для помещений с чувствительностью к звуку.

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе — IP20 не обеспечивает защиту от воды и пыли;
• Не рекомендован для частых пусков более 120 раз/час — превышение снизит срок службы контактов;
• Не подходит для управления однофазными нагрузками выше 80 А — возможен перегрев и отказ;
• Требуется стабильное питание катушки 24 В DC — скачки напряжения могут вызвать некорректное срабатывание.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения через PLC с сигналом 24 В DC;
• Переключение между основным и резервным компрессором в системе воздушного давления;
• Автоматический запуск вентилятора при достижении заданной температуры в шкафу управления;
• Коммутирующий элемент в пультах управления станков с ЧПУ, где нужен быстрый и надёжный отвод питания.

Практические советы

• Проверьте сечение кабеля перед подключением — превышение 25 мм² может повредить зажимы;
• При использовании алюминиевых проводов — обязательно примените антиоксидантную пасту и затяните клеммы усилием, указанным в руководстве;
• Для увеличения срока службы контактов — не применяйте контактор в качестве рубильника; он создан для частых, но не ручных операций;
• При монтаже нескольких контакторов — оставляйте минимум 10 мм зазора между ними для теплоотвода;
• При замене — проверьте, что новый КМЭп 80А 24В DC 1НО 1НЗ имеет ту же полярность катушки — неверное подключение не приведёт к срабатыванию.
