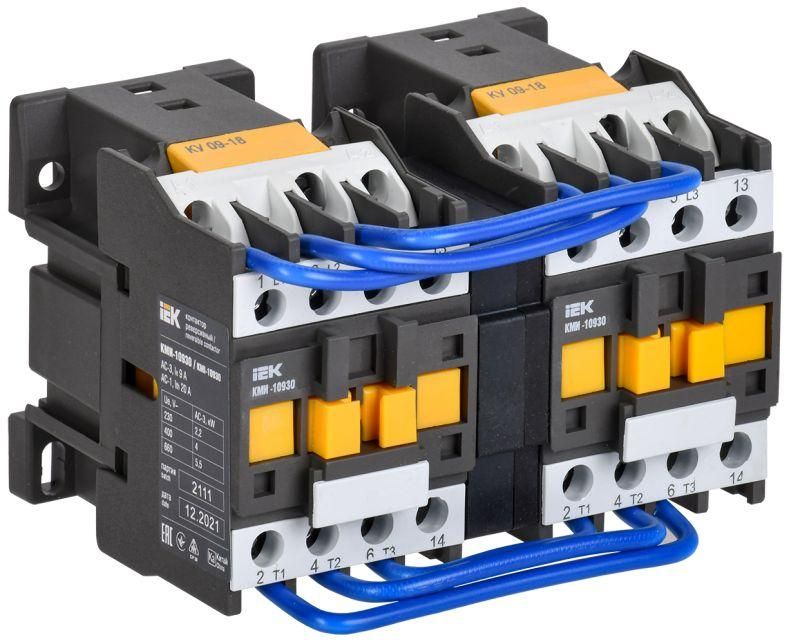

Контактор КМИ-10930 реверс 9А 400В/АС3 2НО KARAT IEK KKM13-009-400-20-1

Контактор КМИ-10930 реверс 9А 400В/АС3 2 нормально открытых контакта от бренда IEK предназначен для дистанционного управления и реверсирования асинхронных двигателей, а также переключения слаботочных цепей с активной или малоиндуктивной нагрузкой. Этот контактор из серии КМИ обеспечивает надёжную коммутацию при напряжении до 400 В переменного тока и токе до 9 А, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор КМИ-10930 реверс 9А 400В/АС3 2 нормально открытых контакта используется исключительно как реверсивный элемент - то есть позволяет менять направление вращения двигателя путём переключения фаз. Он применяется там, где требуется частый запуск, остановка и изменение направления движения:

• электродвигатели насосов и вентиляторов;
• конвейеры и кран-балки;
• станки с ЧПУ и другое оборудование с требованием реверса;
• системы автоматического ввода резерва (АВР);
• нагревательные установки, тепловые завесы, системы освещения с активной нагрузкой.

Подходит для категорий применения AC-3 (пусковой ток электродвигателей) и AC-1 (активные нагрузки).

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц;
• Напряжение питания катушки: 400 В (для работы контактора необходима именно эта величина - другие значения не поддерживаются);
• Номинальный рабочий ток: 9 А при AC-3 (для двигателей);
• Номинальная мощность: 4 кВт - максимальная мощность двигателя, который можно управлять при 400 В;
• Количество нормально открытых (НО) контактов: 2 - используются для замыкания цепей при включении; для реверса эти контакты работают совместно с другими контактами в составе пары;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не герметичен;
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и номинальных нагрузок.

Совместимость и монтаж

Контактор КМИ-10930 реверс 9А 400В/АС3 2 нормально открытых контакта рассчитан на установку на DIN-рейку шириной 35 мм. Для полноценной работы в режиме реверса необходимо использовать два таких контактора - один для прямого включения, второй - для обратного. Между ними должна быть установлена механическая блокировка (уже предусмотрена производителем), предотвращающая одновременное включение обоих контакторов и короткое замыкание.

Провода подключаются через винтовые зажимы. Максимальное сечение жил - 2,5 мм2. Убедитесь, что затяжка винтов выполнена с усилием, указанным в руководстве - недостаточно плотное соединение вызывает перегрев, слишком сильное - повреждает корпус.

Безопасность и стандарты

Контактор КМИ-10930 реверс 9А 400В/АС3 2 нормально открытых контакта соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Продукция прошла сертификацию и имеет официальный сертификат соответствия РОСС CN.ME86.B00144. Это гарантирует соответствие безопасности, надёжности и долговечности установленным нормам для промышленного оборудования.

Преимущества

• Заводская механическая блокировка исключает риск одновременного включения двух контакторов - безопасность при реверсе гарантирована;
• Высокая коммутационная износостойкость - выдерживает более 1 млн операций при номинальном токе;
• Компактные габариты позволяют экономить место в распределительных щитах;
• Простота монтажа благодаря стандартному креплению на DIN-рейку и универсальным винтовым зажимам;
• Долгий срок службы - 15 лет - снижает затраты на обслуживание и замену.

Ограничения применения

• Не предназначены для управления высоконагрузочными индуктивными устройствами (например, трансформаторами или мощными реле) - возможны дуговые пробои;
• IP20 не допускает использование во влажных, пыльных или агрессивных средах - не подходит для улицы, цехов с брызгами воды или металлической стружкой;
• Катушка работает только при 400 В - нельзя применять с 220 В или 380 В без изменения схемы управления;
• Только для переменного тока - несовместим с постоянным током (DC);
• Максимальный ток 9 А - не подходит для двигателей выше 4 кВт даже при 400 В.

Примеры использования

• На станке с ЧПУ: один КМИ-10930 реверс 9А 400В/АС3 2 нормально открытых контакта управляет движением стола вперёд, другой - назад, с блокировкой;
• В системе вентиляции: реверс вентилятора для смены направления потока воздуха в зависимости от сезона;
• В АВР: переключение питания с основного на резервный источник с помощью реверсивной схемы;
• В тепловой завесе: управление включением/выключением нагревателя и вентилятора через встроенные НО-контакты.

Практические советы

• Выбирая КМИ-10930 реверс 9А 400В/АС3 2 нормально открытых контакта, проверьте, чтобы ваш двигатель имел мощность ≤4 кВт и ток ≤9 А - превышение сократит срок службы;
• Для реверса всегда используйте два контактора + блокировку - даже если кажется, что одного достаточно;
• Не забудьте установить тепловое реле или магнитный пускатель с защитой от перегрузки - сам контактор не защищает от перегрева двигателя;
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций;
• Если нужна защита от пыли и влаги - выбирайте контакторы с IP65/IP67, а не этот модельный ряд.
