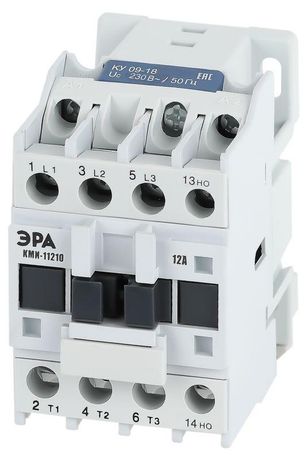

Контактор PRO KKM11-012-230-10-E КМИ-11210 12А 230В/АС3 1НО | Б0050429 ЭРА

Контактор КМИ-11210 - компактный вспомогательный контактор ЭРА с номинальным током 12 А и питанием катушки 230 В переменного тока. Он предназначен для коммутации слаботочных управляющих цепей в системах автоматизации, особенно там, где требуется надёжная работа на DIN-рейке. Артикул б0050429 соответствует модели с одним нормально разомкнутым контактом.

Назначение и область применения

Контактор КМИ-11210 используется для переключения вспомогательных цепей в автоматических системах. Он не управляет мощной нагрузкой напрямую, а служит для передачи сигнала между устройствами: например, включает реле, индикаторы, маломощные насосы или световые сигналы. Подходит для работы в пультах управления, станках, конвейерах, системах освещения и тепловых контурах. Применяется в паре с основными контакторами или ПЛК для формирования логических цепей.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Номинальный рабочий ток контактов: 12 А
• Тип контакта: один нормально разомкнутый (НО) - замыкается при включении катушки
• Способ подключения: винтовые зажимы для проводов до 2,5 мм2
• Класс защиты: IP20 (защита от прикосновений, но не от пыли и воды)
• Тип изделия: вспомогательный контактор (не для силовой нагрузки выше 12 А)
• Способ установки: на DIN-рейку 35 мм или крепление винтами

Совместимость и монтаж

Контактор КМИ-11210 совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - достаточно плотно придавить корпус к рейке до щелчка. Для фиксации можно использовать два винта (по бокам), что рекомендуется при вибрациях. Подключение управляющей катушки - к клеммам A1/A2, контакты - к L/T. Максимальное сечение провода - 2,5 мм2. Не допускается перегрузка контактов - даже при кратковременных импульсах выше 12 А возможна сварка пластин.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-5-1) для вспомогательных аппаратов. Сертифицирован для применения в промышленных условиях с температурой от -25C до +60C. Напряжение катушки 230 В AC обеспечивает безопасную работу в сетях с частотой 50–60 Гц. Отсутствие защиты от пыли и влаги требует установки внутри электрошкафов.

Преимущества

• Узкий профиль - занимает всего 17,5 мм ширины на DIN-рейке
• Чёткая механическая индикация положения контактов через окно на корпусе
• Стандартная совместимость с другими изделиями серии КМИ - легко заменяем
• Высокая долговечность: более 1 млн операций при номинальной нагрузке
• Низкий уровень шума при срабатывании благодаря оптимизированному сердечнику

Ограничения применения

• Не применяется для управления двигателями или мощными нагревателями - только вспомогательные цепи
• Запрещено использование вне закрытых шкафов из-за отсутствия защиты IP
• Не рассчитан на постоянную работу при токе выше 12 А - риск перегрева и сваривания контактов
• Не поддерживает реверсивное управление - только одностороннее включение
• Не работает при напряжении ниже 85% от номинала (менее 195 В)

Примеры использования

• Подача сигнала от ПЛК на индикатор состояния “Готов” в автоматической линии
• Активация звукового сигнала при запуске станка через вспомогательный контакт
• Управление световым указателем в распределительном щите
• Формирование цепи блокировки в системе безопасности - например, отключение при открывании крышки

Практические советы

• Проверяйте соответствие напряжения катушки - 230 В AC, а не 24 В DC - иначе контактор не сработает
• При использовании в вибрационных средах используйте дополнительное крепление винтами
• Не затягивайте винты слишком сильно - повредится пластиковая клемма
• Для контроля работоспособности проверьте наличие щелчка при подаче напряжения на A1/A2
• Если нужен ещё один контакт - выбирайте модель КМИ-11211 с двумя НО-контактами; аналогичный по габаритам
