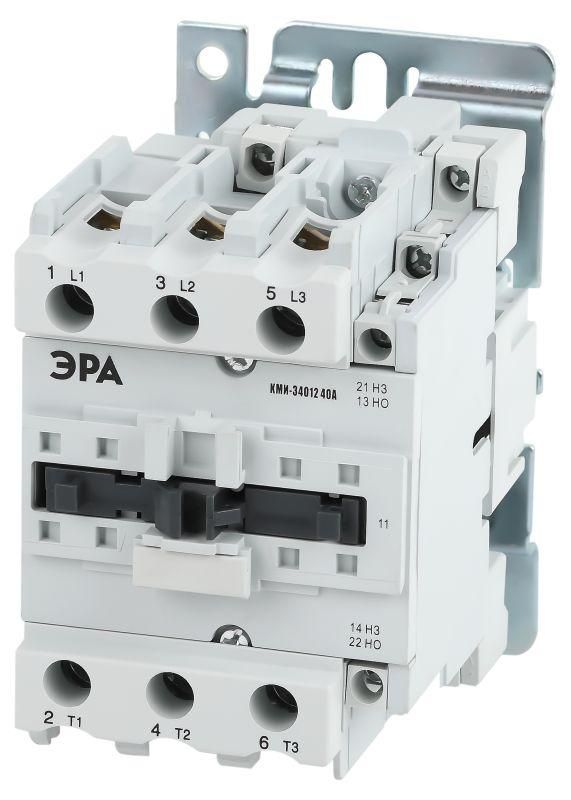

Контактор PRO KKM31-040-230-11-E КМИ-34012 40А 230В/АС3 1НО;1НЗ | Б0050444 ЭРА

Контактор 40А 230В/АС3 1НО 1НЗ КМИ-34012 - это вспомогательный контактор переменного тока, предназначенный для коммутации управляющих цепей в системах автоматизации. Модель КМИ-34012 от ЭРА используется там, где требуется надёжная и компактная коммутация с одним замыкающим и одним размыкающим контактом, управляемая через цепь 230 В AC.

Назначение и область применения

Контактор 40А 230В/АС3 1НО 1НЗ КМИ-34012 предназначен для дистанционного управления слаботочными цепями, которые контролируют основную силовую нагрузку. Он не переключает сам двигатель или нагреватель - вместо этого он передаёт сигнал другому контактору или пускателю. Подходит для работы в системах автоматизации: станках, конвейерах, системах вентиляции, освещения и нагрева. Применяется в паре с мощным контактором, чтобы обеспечить безопасное и удобное управление из пульта или PLC.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания катушки: 230 В AC
• Номинальный рабочий ток: 40 А (для категории применения АС-3 - управление асинхронными двигателями)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Тип подключения вспомогательных цепей: винтовые зажимы
• Способ монтажа: на DIN-рейку или с помощью винтов
• Габариты: малогабаритные, совместимы с типичной промышленной сборкой

Совместимость и монтаж

Контактор 40А 230В/АС3 1НО 1НЗ КМИ-34012 легко монтируется на стандартную DIN-рейку типа TS35. Также возможна фиксация винтами - это полезно при установке в нестандартных корпусах. Для подключения управляющей цепи используйте провода сечением до 2,5 мм2. Винтовые зажимы обеспечивают надёжный контакт даже при вибрациях. Убедитесь, что напряжение на катушке точно соответствует 230 В AC - превышение вызывает перегрев, недостаток - отказ в срабатывании.

Безопасность и стандарты

Изделие соответствует требованиям к контактным устройствам для промышленного применения. Категория применения АС-3 гарантирует выдерживание пусковых токов двигателей. Конструкция выполнена в соответствии с международными стандартами IEC 60947-4-1. Отсутствие сертификации ATEX или IP-защиты делает его непригодным для взрывоопасных сред или открытых площадок без защиты.

Преимущества

• Универсальная комбинация 1НО + 1НЗ позволяет реализовать базовые логические схемы (например, блокировку или индикацию состояния)
• Высокая механическая долговечность за счёт качественных материалов и точной сборки
• Стандартный форм-фактор - совместим с большинством шкафов и распределительных щитов
• Поддерживает работу в широком температурном диапазоне, характерном для промышленных помещений

Ограничения применения

• Не предназначен для прямой коммутации силовых цепей выше 40 А - только для вспомогательных цепей
• Не имеет защиты от пыли и воды (IP-класс не указан) - требует установки внутри закрытого щита
• Не работает с постоянным током - только с переменным 230 В AC
• Не рекомендован для частого включения-выключения более 1200 раз в час - риск быстрого износа контактов

Примеры использования

• Управление пускателем двигателя через PLC: выход PLC подключён к катушке КМИ-34012, а его НО-контакт замыкает цепь включения пускателя
• Индикация состояния: НЗ-контакт подключен к сигнальной лампе - горит, когда контактор отключён
• Блокировка двух пускателей: один КМИ-34012 размыкает цепь второго контактора при активации первого

Практические советы

• При монтаже на DIN-рейку проверьте плотность фиксации - слабый захват вызывает вибрации и искрение
• Не забудьте использовать предохранители в цепи управления - они защищают катушку от короткого замыкания
• Если нужна дополнительная группа контактов - выбирайте версию КМИ с током выше 40 А, у них есть два набора контактов
• Проверяйте соответствие напряжения катушки: 230 В AC - не путайте с 24 В DC, часто встречающимися в других моделях
• Для длительной службы избегайте перегрузок по току - даже вспомогательные контакты рассчитаны на 40 А, но не на длительную работу на максимуме
