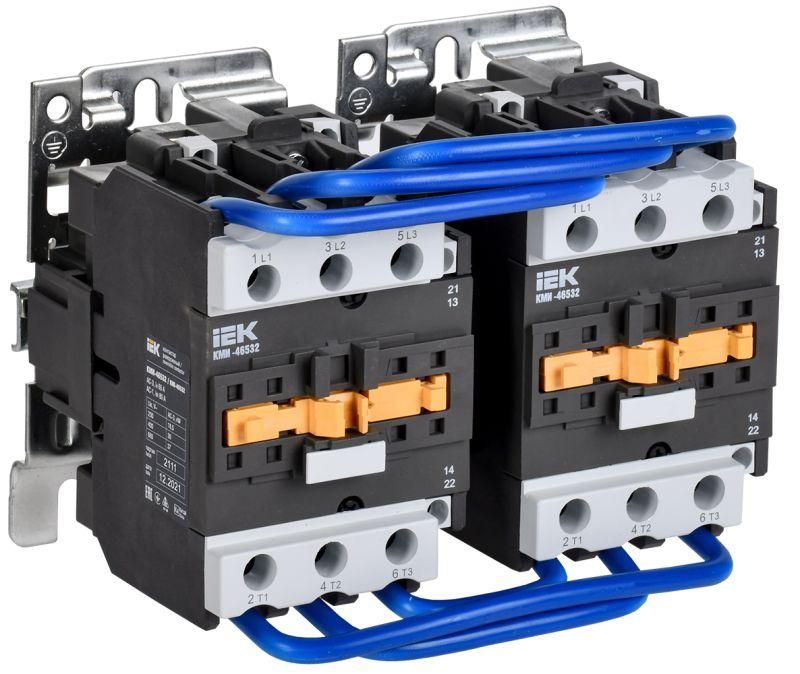

Контактор КМИ-46532 реверс 65А 400В/АС3 2НО 2НЗ KARAT IEK KKM43-065-400-22-1

Контактор КМИ-46532 от IEK - реверсивный аппарат для управления асинхронными двигателями, обеспечивающий безопасную смену направления вращения и дистанционное включение/выключение нагрузок до 30 кВт. Артикул kkm43-065-400-22-1 соответствует серии КМИ и предназначен для промышленной автоматизации.

Назначение и область применения

Контактор КМИ-46532 используется для пуска, остановки и реверса трёхфазных асинхронных двигателей. Также подходит для управления другими малоиндуктивными нагрузками: освещением, нагревательными элементами, вентиляторами, насосами, тепловыми завесами, кран-балками и станками. Применяется в системах автоматического ввода резерва (АВР), где требуется надёжная переключаемость цепей.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный рабочий ток: 65 А при AC-3 (для двигателей)
• Напряжение питания катушки: 400 В
• Номинальная мощность: 30 кВт
• Количество контактов: 2 нормально открытых (NO) + 2 нормально закрытых (NC)
• Тип присоединения: винтовые зажимы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-46532 устанавливается на DIN-рейку 35 мм. Для работы необходим внешний реверсивный пускатель или два контактора (в комплекте уже есть механическая блокировка, предотвращающая одновременное включение обоих полюсов). Подключаются силовые провода через винтовые зажимы - допустимый диаметр жил до 25 мм2. Учитывайте, что напряжение управления - 400 В, поэтому контроллер или кнопочная станция должны выдавать именно этот уровень.

Безопасность и стандарты

Контактор КМИ-46532 соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Прошёл сертификацию и имеет официальный сертификат соответствия РОСС CN.ME86.B00144. Конструкция обеспечивает электрическую и механическую блокировку, исключающую одновременное замыкание прямой и обратной фаз.

Преимущества

• Встроенная механическая блокировка - снижает риск короткого замыкания при реверсе
• Заводские шины позволяют легко коммутировать несколько контакторов без дополнительных проводов
• Высокая долговечность - срок службы 15 лет при регулярном использовании
• Универсальное винтовое присоединение - совместимо с большинством типов кабелей

Ограничения применения

• Не предназначена для высоконагруженных индуктивных нагрузок (например, трансформаторов или сварочных аппаратов)
• IP20 не позволяет использовать в условиях повышенной запылённости, сырости или на улице - требует установки в электрошкафу
• Напряжение управления 400 В - не подходит для систем с 220 В или 24 В
• Требуется внешнее устройство управления (пускатель, ПЛК, кнопочная станция); сам по себе не является автономным пускателем

Примеры использования

• Реверсирование двигателя конвейера в производстве
• Управление насосом в системе водоснабжения с возможностью смены направления потока
• Автоматический переключение между основным и резервным источником питания в АВР
• Управление тепловой завесой с функцией остановки и реверса вентилятора

Практические советы

• При монтаже проверьте соответствие сечения кабеля и момента затяжки винтов - перегрузка или слабый контакт вызывают перегрев
• Для длительной работы используйте дополнительные термореле или тепловые защиты, так как контактор не имеет встроенной защиты от перегрузки
• При замене старого контактора убедитесь, что новый имеет аналогичную коммутационную способность (AC-3, 65 А)
• Не применяйте в средах с химически активной пылью, паром или маслом - даже при наличии корпуса IP20 внутренние детали повредятся
• Проверяйте целостность механической блокировки перед первым включением - она должна препятствовать одновременному срабатыванию двух групп контактов
