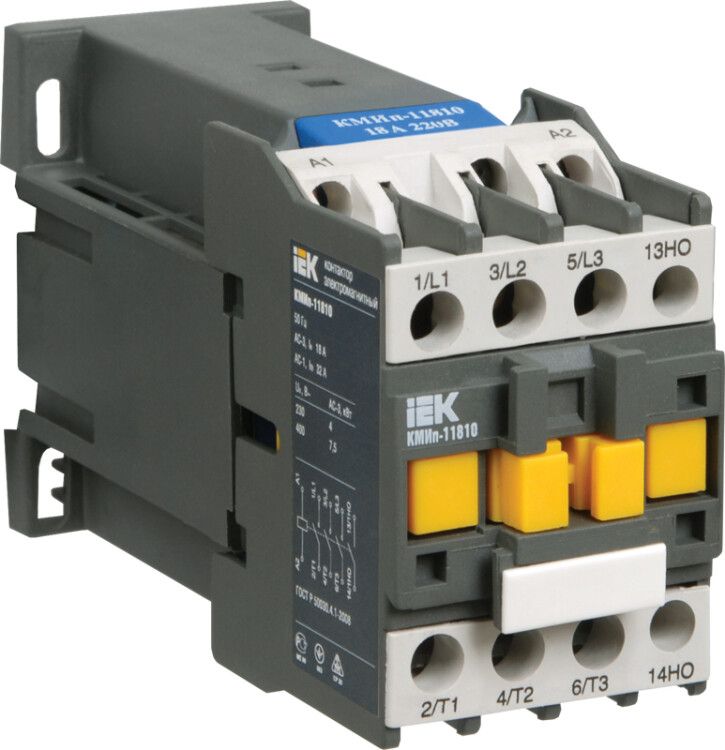

Контактор КМИп-11810 18А 220В/АС3 1НО KARAT IEK KMD11-018-220-10

Контактор КМИп-11810 18А 220В/АС3 1 нормально открытый - компактное устройство для дистанционного включения и выключения трёхфазных нагрузок с питанием управляющей катушки от постоянного тока 220 В. Применяется в системах автоматизации промышленного оборудования, особенно там, где требуется надёжная работа при колебаниях напряжения сети. Бренд IEK, артикул kmd11-018-220-10.

Назначение и область применения

Контактор КМИп-11810 предназначен для частого включения и отключения трёхфазных электроприёмников: двигателей, нагревательных элементов, светильников, конденсаторных батарей. Подходит для работы в системах управления станками, насосами, вентиляторами, тепловыми завесами, кран-балками, системах АВР и бесперебойного питания. Управление осуществляется сигналом постоянного тока 220 В - идеальный вариант для сложных автоматических контуров, где используется DC-логика или преобразованное напряжение из переменного тока.

Технические характеристики

• Номинальный рабочий ток: 18 А (при AC-3 - для асинхронных двигателей)
• Число силовых полюсов: 3 - переключает все три фазы одновременно
• Напряжение управления: 220 В постоянного тока (DC)
• Количество нормально открытых контактов: 1 - дополнительной сигнализацией или блокировкой
• Подключение вспомогательных цепей: винтовые зажимы - удобны для многократного демонтажа
• Максимальное сечение провода: 6 мм2 - совместим с распространёнными медными жилами
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в распределительных щитах
• Диапазон температур: от –25 C до +50 C - работает в холодных помещениях и нагретых шкафах
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Срок службы: 10 лет - при соблюдении режимов эксплуатации

Совместимость и монтаж

Контактор КМИп-11810 легко устанавливается на стандартную DIN-рейку. Для подключения силовой части используйте кабели сечением до 6 мм2 - более толстые провода не войдут в зажимы. Управляющая катушка требует именно постоянного тока 220 В; применение переменного тока вызовет отказ или повреждение. Вспомогательный контакт можно использовать для контроля состояния (например, индикация “включен” через светодиод). Монтаж допускается в закрытых щитах с хорошей вентиляцией - перегрев снижает срок службы.

Безопасность и стандарты

Контактор КМИп-11810 соответствует ГОСТ Р 50030.4.1 (эквивалент МЭК 60947-4-1). Прошёл обязательные сертификационные испытания и имеет действующий сертификат соответствия РОСС CN.ME86.B00623. Конструкция обеспечивает безопасную работу при случайном прикосновении к выводам - степень защиты IP20 исключает доступ к токоведущим частям пальцами.

Преимущества

• Высокая надёжность при работе с постоянным током управления - меньше помех и скачков, чем при AC
• Малые габариты позволяют экономить место в щите
• Простое винтовое подключение - не требует специнструментов
• Широкий температурный диапазон - годится даже для необогреваемых помещений зимой
• Совместим с большинством современных контроллеров и PLC, имеющими выходы DC 220 В

Ограничения применения

• Не применяйте в условиях высокой запылённости или сырости - IP20 не обеспечивает защиту от пыли и брызг
• Запрещено использование с переменным током 220 В - катушка не будет работать и может выйти из строя
• Не рекомендован для управления сильно индуктивными нагрузками выше категории AC-3 (например, мощные трансформаторы без предварительного гашения)
• Не предназначен для частого включения/выключения при токе выше 18 А - возможен быстрый износ контактов

Примеры использования

• Автоматический запуск насоса после достижения заданного уровня жидкости в резервуаре
• Переключение группы LED-светильников по расписанию через PLC с DC-выходом
• Участок системы АВР - включение резервного двигателя при аварии основного питания
• Управление тепловой завесой в торговом центре через термореле с выходом 220 В DC
• Коммутация трёхфазной конденсаторной батареи для компенсации реактивной мощности

Практические советы

• Проверьте тип напряжения управления перед подключением - неверный сигнал (AC вместо DC) приведёт к немедленному отказу катушки
• При использовании в щитах с высокой плотностью компонентов следите за воздушным зазором вокруг контактора - он нуждается в теплоотводе
• Для долгой жизни контактов избегайте частых включений при максимальной нагрузке - лучше использовать плавный пуск или частотник
• Если вам нужны дополнительные контакты - выбирайте модификацию с двумя или четырьмя контактами, так как этот экземпляр имеет лишь один НО
• При замене старого контактора проверьте соответствие посадочных размеров - хотя форм-фактор стандартизирован, некоторые аналоги отличаются глубиной корпуса
