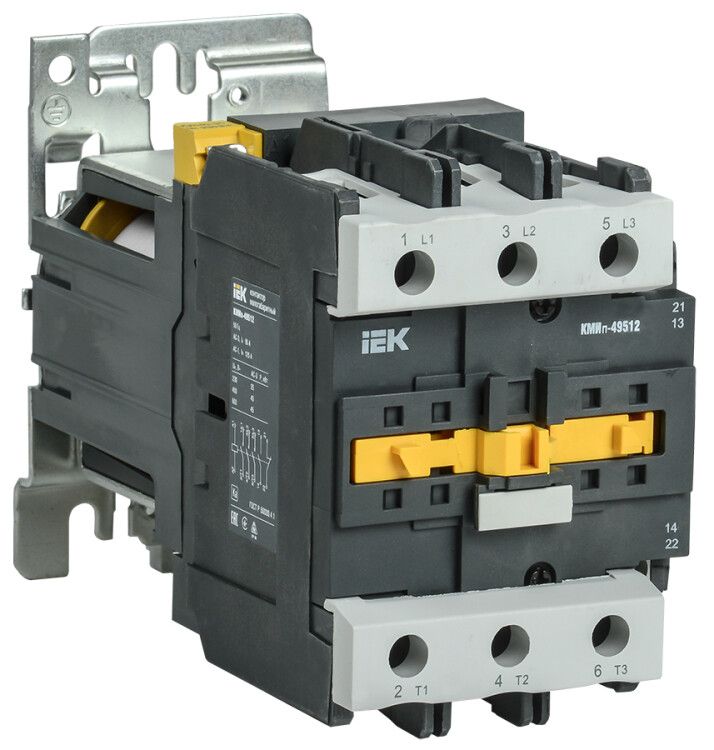

Контактор КМИп-49512 95А 230В/АС3 1НО 1НЗ KARAT IEK KMD41-095-230-11

Контактор КМИп-49512 95А 230В/АС3 1 нормально открытый, 1 нормально закрытый - это компактное устройство от IEK для дистанционного включения и выключения мощных нагрузок с питанием катушки управления постоянным током. Артикул kmd41-095-230-11 подходит для управления двигателями, нагревателями и освещением в промышленных системах.

Назначение и область применения

Контактор КМИп-49512 предназначен для частого включения и отключения электрических цепей с высокими токами. Он используется там, где требуется надёжная коммутация без механического воздействия оператора.

• Управление асинхронными двигателями с короткозамкнутым ротором - пуск, остановка, реверс;
• Коммутация нагревательных элементов, тепловых завес, печей;
• Управление освещением и малоиндуктивными нагрузками;
• Применение в системах АВР, бесперебойного питания, автоматике безопасности;
• Переключение трёхфазных конденсаторных батарей и первичных обмоток трансформаторов.

Технические характеристики

• Номинальный рабочий ток: 95 А - способен безопасно переключать нагрузки до этого значения при AC3 (пусковые токи двигателей);
• Напряжение питания катушки: 230 В постоянного тока - требует именно DC, не переменного;
• Число силовых полюсов: 1 - работает в однофазных цепях или как часть трёхполюсной сборки;
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигналов, блокировок, индикации состояния;
• Подключение вспомогательных цепей: винтовые зажимы - удобны для многожильных проводов, требуют затяжки усилием рук;
• Гарантия: 3 года - подтверждает долговечность конструкции.

Совместимость и монтаж

Контактор КМИп-49512 устанавливается на DIN-рейку шириной 35 мм. Подключаются силовые выводы через верхние и нижние клеммы. Для работы катушки необходимо подать 230 В постоянного тока - нельзя использовать переменное напряжение. Вспомогательные контакты подключаются отдельно: НО и НЗ доступны для внешних цепей управления или сигнализации.

Не допускается превышение номинального тока 95 А. При работе с индуктивными нагрузками выше категории AC-1 рекомендуется применять дополнительную защиту от переходных процессов.

Безопасность и стандарты

Контактор КМИп-49512 соответствует ГОСТ Р 50030.4.1 (эквивалент МЭК 60947-4-1). Прошёл обязательные испытания на износостойкость, термическую стойкость и электрическую прочность. Сертифицирован по РОСС CN.ME86.B00623 - допущен к использованию в России и странах ЕАЭС.

Преимущества

• Малые габариты - экономят место в щите;
• Стабильная работа при температуре от -40C до +60C - подходит для холодных и жарких помещений;
• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения;
• Простая замена - совместим с другими контактами серии КМИ;
• Наличие двух типов вспомогательных контактов позволяет реализовать сложные алгоритмы управления без дополнительных реле.

Ограничения применения

• Не предназначен для работы с переменным током на катушке - при подаче 230 В переменного тока возможен выход из строя;
• Один силовой полюс - не может коммутировать трёхфазную нагрузку самостоятельно; нужен трёхполюсный аналог;
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно использование предохранителей или автоматических выключателей;
• Не рекомендован для частого включения свыше 600 циклов в час - риск перегрева катушки.

Примеры использования

• На станке: запуск и остановка агрегата по команде PLC через один НО контакт;
• В системе АВР: переключение нагрузки с основного на резервный источник через НЗ контакт;
• В тепловой завесе: управление нагревателем 95 А по сигналу терморегулятора;
• В системе освещения: удалённое включение света в цеху по расписанию;
• В конвейере: реверс двигателя через два контактора - этот экземпляр служит как вспомогательный контроллер.

Практические советы

• Проверьте полярность при подключении катушки - неверное подключение не повредит устройство, но не обеспечит работу;
• Затягивайте винтовые клеммы равномерно - переусиливать нельзя, чтобы не повредить пластик;
• Для длительной работы при максимальном токе 95 А используйте провода сечением не менее 16 мм2;
• Если контактор установлен рядом с мощными источниками помех - проложите вспомогательные цепи отдельно от силовых;
• При замене старого контактора проверьте соответствие типа катушки - другие модели серии КМИ могут иметь переменный ток управления.
