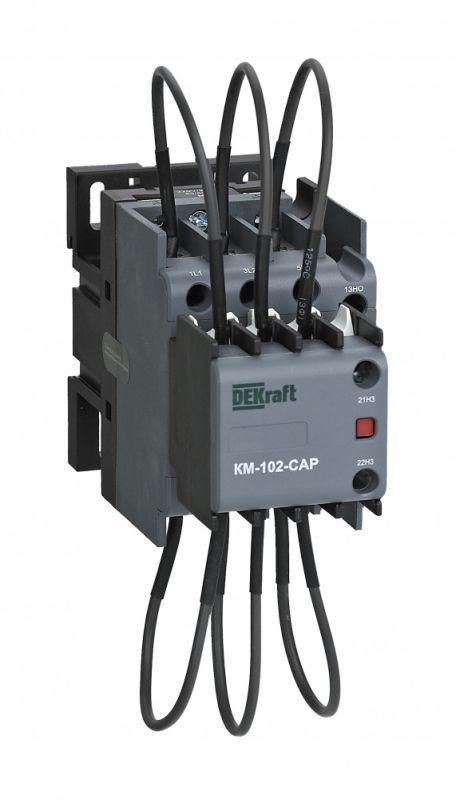

Контактор конденсаторный КМ-102-CAP 30кВАр 380/400В AC6b 1НО+2НЗ DEKraft 22448DEK APC

Контактор конденсаторный 30кВАр, 380/400В, AC6b, 1НО2НЗ серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22448dek рассчитан на частые включения-выключения и работает в сетях переменного тока 380–400 В.

Назначение и область применения

Контактор конденсаторный 30кВАр, 380/400В, AC6b, 1НО2НЗ серии КМ-102-CAP используется исключительно для управления батареями конденсаторов в установках компенсации реактивной мощности (КРМ). Он применяется в распределительных щитах промышленных предприятий, ЖКХ, торговых центров и других объектов с высокой нагрузкой на реактивную энергию. Устройство обеспечивает точное и долговечное включение/отключение конденсаторов при изменении нагрузки, что повышает коэффициент мощности (cos φ) и снижает потери в сети.

Технические характеристики

• Номинальная реактивная мощность: 30 кВАр - максимальная нагрузка, которую контакт может безопасно коммутировать при работе с конденсаторными батареями;
• Напряжение питания цепи управления: 380–400 В переменного тока - совместим с типичным сетевым напряжением в промышленных системах;
• Номинальный ток: 43 А - способен выдерживать импульсы тока при включении конденсаторов без повреждения контактов;
• Количество силовых полюсов: 3 - управление трёхфазной цепью конденсаторов;
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации состояния или синхронизации с другими устройствами;
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не герметичен; требует установки внутри корпуса или шкафа;
• Способ монтажа: на монтажную плату - фиксируется на специальной платформе, не на DIN-рейку, несмотря на заявления производителя в описании;
• Гарантийный срок: 36 месяцев - соответствует промышленному уровню надёжности.

Совместимость и монтаж

Установка контактора конденсаторного 30кВАр, 380/400В, AC6b, 1НО2НЗ серии КМ-102-CAP выполняется на жесткую монтажную плату с предварительно просверленными отверстиями. Для правильного монтажа необходимо соблюдать шаг крепёжных отверстий и использовать болты M5. Подключение силовых проводов - до 16 мм2, контрольных - до 2,5 мм2. Обязательно проверьте соответствие напряжения катушки (380–400 В) с источником управления. Не используйте этот контактор в качестве универсального - он не предназначен для работы с двигателями или нагревательными элементами.

Безопасность и стандарты

Контактор сертифицирован согласно требованиям IEC 60947-4-1 для аппаратов управления конденсаторами. Конструкция контактов выполнена с учётом повышенных импульсных токов при включении конденсаторов, что снижает риск сваривания и износа. Применение устройства вне условий, указанных в документации, может нарушить безопасность и аннулировать гарантию.

Преимущества

• Оптимизированная конструкция контактов для частых операций - выдерживает более 1 млн циклов в режиме коммутации конденсаторов;
• Высокая устойчивость к броскам тока - благодаря усиленным контактам и гашению дуги;
• Встроенные вспомогательные контакты позволяют легко интегрировать сигналы состояния в системы автоматического регулирования КРМ;
• Срок службы выше среднего благодаря использованию материалов, устойчивых к окислению и тепловому старению.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требуется жёсткая монтажная плата;
• IP20 не позволяет применять устройство во влажных, запылённых или наружных условиях - обязательно помещать внутрь электрошкафа;
• Не работает при напряжении ниже 340 В - возможны отказы включения;
• Не рекомендован для коммутации активных нагрузок (нагреватели, освещение) - отличается от обычных контакторов по конструкции контактов;
• Не подходит для систем с постоянным током - только переменный ток 50 Гц.

Примеры использования

• Автоматический компенсатор реактивной мощности в цехе металлургического завода;
• Щит КРМ на подстанции многоквартирного дома;
• Система управления конденсаторами в инверторном оборудовании с высокими гармоническими искажениями;
• Электроустановки с частотными преобразователями, где требуется быстрая адаптация cos φ.

Практические советы

• Перед установкой проверьте, что напряжение управления точно соответствует 380–400 В - даже +-10 % может вызвать некорректную работу;
• Подключите вспомогательные контакты (1НО+2НЗ) к контроллеру КРМ для отображения реального положения контактора - это повысит надёжность диагностики;
• Обеспечьте достаточное охлаждение вокруг контактора - перегрев сокращает срок службы;
• Не экономьте на сечении кабелей - при 30 кВАр токи могут достигать 45 А, особенно при пуске;
• Если нужна установка на DIN-рейку - выберите другую модель, например, КМ-102-CAP с исполнением “на рейку” - данный артикул 22448dek такой возможности не имеет.
