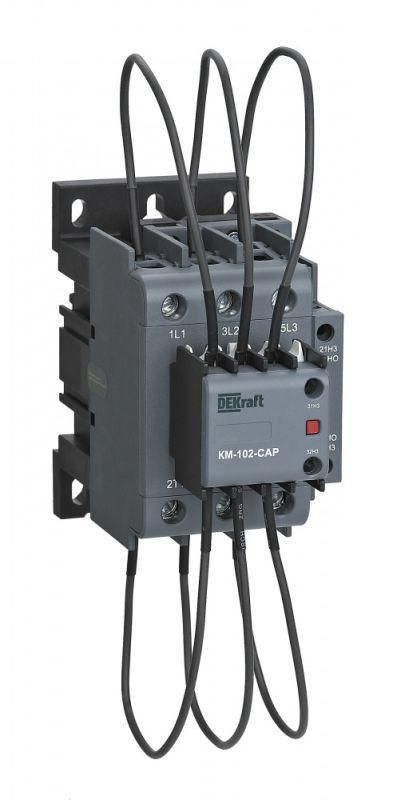

Контактор конденсаторный КМ-102-CAP 50кВАр 110В AC6b 1НО+2НЗ DEKraft 22455DEK APC

Контактор конденсаторный КМ-102-CAP от DEKRAFT - специализированное устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Подходит для установки на DIN-рейку, рассчитан на работу с нагрузкой до 50 кВАр и управление через катушку 110 В переменного тока.

Назначение и область применения

Контактор конденсаторный КМ-102-CAP используется исключительно для включения и отключения емкостных нагрузок - то есть батарей конденсаторов в установках компенсации реактивной мощности (КРМ). Он применяется в распределительных щитах промышленных предприятий, ЖКХ, торговых центров и других объектов с высокой долей индуктивной нагрузки, где важно повысить коэффициент мощности (cos φ).

Не предназначен для работы с активными нагрузками (например, нагревательными элементами) или двигателями. Его конструкция оптимизирована для частых операций коммутации при наличии высоких импульсных токов, характерных для зарядки/разрядки конденсаторов.

Технические характеристики

• Номинальная реактивная мощность: 50 кВАр
• Номинальный ток: 72 А
• Напряжение катушки управления: 110 В переменного тока (AC)
• Число силовых полюсов: 3 (трёхполюсный)
• Вспомогательные контакты: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ)
• Способ монтажа: крепление на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Гарантийный срок: 3 года (36 месяцев)

Совместимость и монтаж

Контактор КМ-102-CAP совместим со всеми типовыми DIN-рейками согласно IEC 60715. Установка выполняется путём защёлкивания на рейку - никаких болтов или сверления не требуется. Для подключения питания катушки используйте провода сечением не менее 1,5 мм2; для силовой цепи - минимум 16 мм2 (при температуре окружающей среды до 40 C).

Подключение вспомогательных контактов позволяет передавать сигнал состояния (вкл./выкл.) в системы автоматизации, контроллеры или сигнализацию. Обязательно проверьте соответствие напряжения катушки 110 В - использование другого значения выведет контакт из строя.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления и коммутационных устройств. Сертификаты качества DEKRAFT подтверждают надёжность в условиях повышенной цикличности включения. Применение в сетях с напряжением выше 690 В запрещено - максимальное рабочее напряжение устройства не указано явно, но по аналогии с другими моделями серии - не более 690 В AC.

Преимущества

• Усиленные силовые контакты - специально адаптированы для долговременной работы с токами включения конденсаторов, которые в несколько раз превышают номинальный ток.
• Высокий ресурс коммутации - способен выдерживать десятки тысяч циклов включения/отключения даже при частых переключениях.
• Встроенные вспомогательные контакты позволяют легко интегрировать контакт в систему контроля без внешних реле.
• Фиксация на DIN-рейке обеспечивает быстрый монтаж и замену в уже смонтированных шкафах.

Ограничения применения

• Не для постоянного тока (DC) - катушка работает только на переменном токе 110 В.
• Защита IP20 не предохраняет от попадания пыли, влаги или брызг - использовать можно только внутри закрытых щитов.
• Не рекомендован для установки вне помещений, в местах с высокой вибрацией или температурой выше +55 C.
• Нельзя применять для коммутации двигателей, освещения или нагревателей - риск сваривания контактов и выхода из строя.

Примеры использования

• Автоматические банки конденсаторов в главном распределительном щите завода.
• Локальные КРМ на участках с большим количеством асинхронных (напр., насосные станции, компрессоры).
• Щиты компенсации в торговом центре для снижения штрафов энергосбыта за низкий cos φ.
• Системы управления качеством электроэнергии в медицинских учреждениях с чувствительным оборудованием.

Практические советы

• Выбирая КМ-102-CAP, убедитесь, что ваша батарея конденсаторов имеет суммарную мощность ≤50 кВАр - превышение вызывает перегрев и отказ.
• Проверьте наличие фильтров гармоник в сети - если они установлены, возможны скачки тока, требующие увеличенного запаса прочности контактов.
• При использовании нескольких таких контакторов в одном щите соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода.
• Обязательно протестируйте работу с помощью тестера перед первым включением - особенно важна полярность и напряжение на катушке.
• Этот контактник - часть серии KМ-102-CAP от DEKRAFT. Все модели этой серии имеют одинаковый корпус и клеммы - значит, замена одного экземпляра на другой будет простой.
