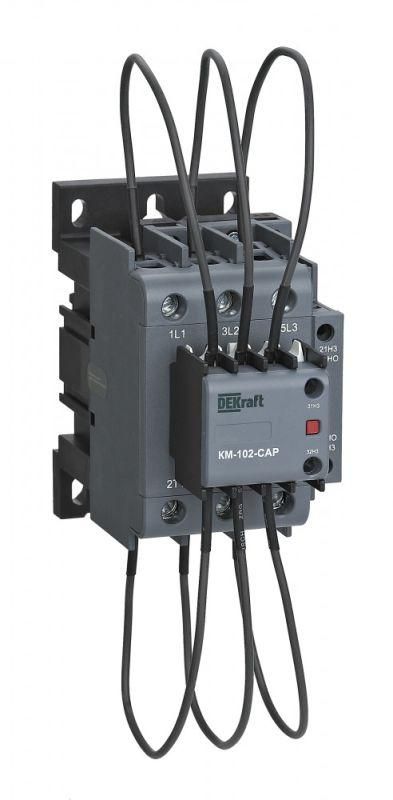

Контактор конденсаторный КМ-102-CAP 60кВАр 220/230В AC6b 1НО+2НЗ DEKraft 22467DEK APC

Контактор конденсаторный 60 кВАр, 220/230В, AC6b, 1НО+2НЗ серии КМ-102-CAP от DEKraft - специализированное устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22467dek рассчитан на частые включения-выключения, что делает его надёжным решением для автоматических щитов КРМ.

Назначение и область применения

Контактор конденсаторный 60 кВАр, 220/230В, AC6b, 1НО+2НЗ серии КМ-102-CAP используется исключительно для включения и отключения конденсаторных батарей в системах компенсации реактивной мощности (КРМ). Он применяется в промышленных и коммерческих электроустановках, где требуется повышение коэффициента мощности (cosφ): на заводах, в торговых центрах, в распределительных щитах зданий. Устройство обеспечивает долгую жизнь при частых операциях, которые характерны для работы автоматических регуляторов мощности.

Технические характеристики

• Номинальная реактивная мощность: 60 кВАр - способен коммутировать нагрузку до этого значения в трёхфазной сети;
• Номинальный ток: 87 А - максимальный рабочий ток через силовые контакты;
• Напряжение катушки управления: 220–230 В переменного тока - совместим с типичными сетями контроля в щитах;
• Количество силовых полюсов: 3 - управление всеми фазами одновременно;
• Вспомогательные контакты: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации состояния или синхронизации с другими устройствами;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа;
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных щитов;
• Гарантийный срок: 36 месяцев - подтверждает высокую надёжность конструкции.

Совместимость и монтаж

Контактор конденсаторный 60 кВАр, 220/230В, AC6b, 1НО+2НЗ серии КМ-102-CAP монтируется на стандартную DIN-рейку шириной 35 мм. Подключение силовых проводов - к верхним и нижним клеммам, согласно схеме на корпусе. Управляющее напряжение подаётся на клеммы A1/A2. Вспомогательные контакты доступны для подключения к контроллеру КРМ или световой индикации. Не требует дополнительных креплений или адаптеров. Совместим со всеми популярными реле-регуляторами мощности, работающими на 220–230 В AC.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция рассчитана на работу с высокими импульсными токами при включении конденсаторов, снижает риск сваривания контактов. Сертификаты качества DEKraft подтверждают соответствие международным нормам безопасности.

Преимущества

• Специально оптимизирован для работы с конденсаторами - повышенная износостойкость контактов против ударных токов;
• Высокая механическая ресурсность - выдерживает более 1 млн циклов включения-отключения;
• Встроенные вспомогательные контакты позволяют реализовать функции обратной связи без внешних модулей;
• Компактный форм-фактор - занимает мало места в щите, удобен для плотной сборки;
• Чётко обозначенная маркировка клемм - минимизирует ошибки при монтаже.

Ограничения применения

• Не предназначен для постоянной работы под нагрузкой выше 60 кВАр - превышение вызывает перегрев и выход из строя;
• IP20 не позволяет использовать вне закрытых щитов - запрещено монтаж в условиях пыли, влаги или температур ниже -25C без предварительного обогрева;
• Не работает с постоянным током - только переменный ток 50/60 Гц;
• Не рекомендован для коммутации активных нагрузок (например, нагревателей) - не оптимизирован для них, возможен быстрый износ.

Примеры использования

• Автоматический щит КРМ на производстве с двигателями большой мощности - включение/отключение групп конденсаторов по сигналу регулятора;
• Щит освещения в торговом центре - компенсация реактивной составляющей от LED-светильников и дросселей;
• Энергоэффективный проект жилого комплекса - установка в этажном щите для повышения cosφ перед входом в ТП.

Практические советы

• Обязательно проверьте номинальный ток вашей конденсаторной батареи - он не должен превышать 87 А;
• Подключайте вспомогательные контакты сразу при монтаже - проще сделать это до запуска системы;
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы катушки;
• При использовании в щитах с высокой степенью заполнения - учтите необходимость воздушного зазора вокруг контактора для теплоотвода;
• Для длительной эксплуатации используйте устройства с автономным регулятором КРМ - они точно рассчитывают время включения, снижая число циклов.
