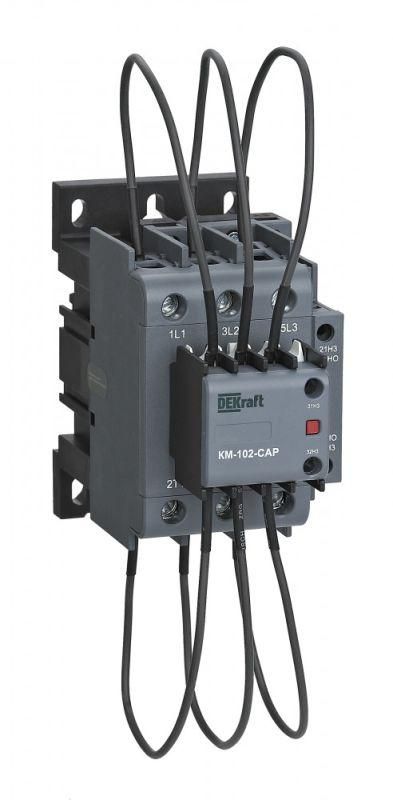

Контактор конденсаторный КМ-102-CAP 60кВАр 220/230В AC6b 2НО+1НЗ DEKraft 22472DEK APC

Контактор конденсаторный 60 кВАр, 220/230В, AC6b, 2НО1НЗ серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22472dek рассчитан на работу в промышленных щитах с частыми включениями, обеспечивая надёжное управление нагрузкой до 87 А.

Назначение и область применения

Контактор конденсаторный 60 кВАр, 220/230В, AC6b, 2НО1НЗ серии КМ-102-CAP используется исключительно для включения и отключения батарей конденсаторов в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в распределительных щитах, а также для локальной компенсации у крупных потребителей с низким cosφ - например, на насосных станциях, сварочных линиях, промышленных компрессорах.

Технические характеристики

• Номинальная реактивная мощность: 60 кВАр
• Номинальный ток: 87 А
• Напряжение управления: 220–230 В переменного тока
• Количество силовых полюсов: 3
• Количество вспомогательных контактов: 2 нормально открытых (2НО) + 1 нормально закрытый (1НЗ)
• Род тока: переменный (AC)
• Исполнение: стационарное
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102-CAP совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных шкафах. Установка осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения силовой цепи используются зажимы на входе и выходе, рассчитанные на провода сечением до 25 мм2. Вспомогательные контакты (2НО+1НЗ) позволяют передавать сигналы в системы автоматизации - например, для индикации состояния или блокировки других устройств.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для контактных аппаратов, применяемых в цепях конденсаторов. Конструкция обеспечивает устойчивость к высоким импульсным токам при включении конденсаторов, что снижает риск сваривания контактов. Сертификаты соответствия указаны в документации производителя DEKraft.

Преимущества

• Специально оптимизирован для работы с конденсаторными батареями - выдерживает многократные включения/выключения без быстрого износа
• Увеличенный ресурс контактов благодаря специальному покрытию и гашению дуги
• Встроенные вспомогательные контакты (2НО+1НЗ) упрощают интеграцию в системы управления
• Надёжная фиксация на DIN-рейке - не требует дополнительного крепления
• Высокий уровень механической прочности корпуса

Ограничения применения

• Не предназначен для постоянной работы в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от жидкости
• Не рекомендуется использовать в сетях с напряжением выше 230 В или ниже 220 В - возможна некорректная работа катушки управления
• Не подходит для коммутации активных нагрузок (например, нагревателей) - только для реактивных, в частности, конденсаторов
• Не имеет функции тепловой защиты - необходимо внешнее термическое или электронное защитное оборудование

Примеры использования

• Щит компенсации реактивной мощности на заводе с большим количеством асинхронных двигателей
• Автоматический банк конденсаторов в распределительном пункте торгового центра
• Локальная компенсация у станка с ЧПУ, где возникают скачки реактивной мощности
• Энергоэффективные системы освещения с дросселями и конденсаторами

Практические советы

• При проектировании учтите, что максимальный ток через контактор - 87 А; выбирайте кабели и автоматы с запасом по току (не менее 125%)
• Обязательно используйте предохранители типа gG или aR на каждой фазе - они защищают контактор от коротких замыканий в конденсаторах
• Проверьте соответствие напряжения управления (220–230 В) - при использовании 110 В или 380 В контактор не сработает
• При установке в плотно укомплектованных шкафах обеспечьте минимальный воздушный зазор вокруг устройства - он нужен для теплоотвода
• Для контроля состояния включенного контакта используйте один из вспомогательных контактов (2НО) - можно подключить сигнальную лампу или PLC-вход
