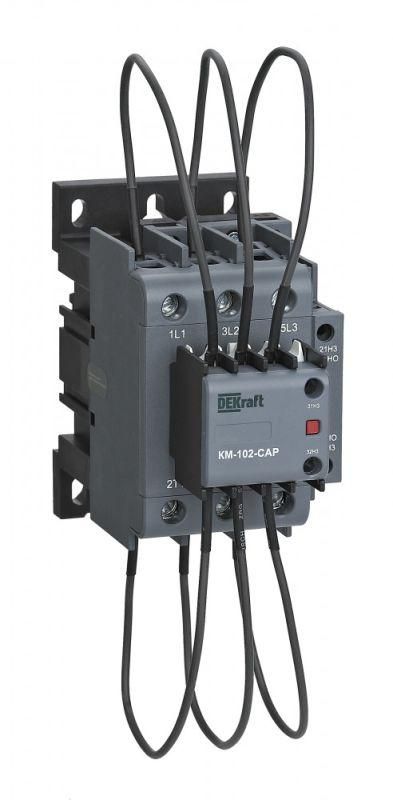

Контактор конденсаторный КМ-102-CAP 60кВАр 380/400В AC6b 2НО+1НЗ DEKraft 22473DEK APC

Контактор конденсаторный 60 кВАр, 380/400 В, AC6b, 2НО1НЗ серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22473dek рассчитан на частые включения-выключения, что делает его надёжным решением для автоматических щитов КРМ.

Назначение и область применения

Контактор конденсаторный 60 кВАр, 380/400 В, AC6b, 2НО1НЗ серии КМ-102-CAP используется исключительно для включения и отключения конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в жилых комплексах, промышленных цехах и у крупных потребителей с низким cosφ. Отличается повышенной износостойкостью при частых операциях - до 5–10 тысяч циклов в час, что важно для автоматических систем регулирования.

Технические характеристики

• Номинальная реактивная мощность: 60 кВАр - максимальная нагрузка, которую можно коммутировать без риска повреждения контактов;
• Напряжение питания катушки: 380–400 В переменного тока - совместим с сетями 400 В, распространёнными в промышленных щитах;
• Номинальный ток: 87 А - рабочий ток через главные контакты при 400 В; соответствует классу AC6b для конденсаторных нагрузок;
• Число силовых полюсов: 3 - трёхфазное управление, подключение к сети 380/400 В;
• Вспомогательные контакты: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок или управления внешним оборудованием;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не от пыли и воды;
• Способ монтажа: на DIN-рейку - стандартный способ фиксации в распределительных шкафах;
• Гарантия: 36 месяцев - подтверждает долговечность конструкции при соблюдении условий эксплуатации.

Совместимость и монтаж

Контактор конденсаторный 60 кВАр, 380/400 В, AC6b, 2НО1НЗ серии КМ-102-CAP монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используйте кабели с сечением 16–25 мм2 (медные), соответствующие току 87 А. Управляющая катушка подключается к сети 380–400 В - не требует внешнего источника питания. Вспомогательные контакты позволяют передавать сигналы в контроллеры или индикационные устройства. Не рекомендуется использовать в условиях высоких уровней гармоник без предварительного анализа - возможны перегрузки.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов переменного тока и специфичному классу AC6b, который гарантирует устойчивость к импульсным токам при включении конденсаторов. Сертификаты соответствия есть в документации производителя DEKraft. Применение в соответствии с ГОСТ Р 50030.5.1 обеспечивает безопасность при работе в электроустановках до 1000 В.

Преимущества

• Высокая механическая и электрическая износостойкость - специально адаптирован для работы с емкостными нагрузками, где возникают большие пусковые токи;
• Встроенные вспомогательные контакты 2НО+1НЗ - снижают необходимость в дополнительных модулях и упрощают схему управления;
• Фиксация на DIN-рейку - быстрый и надёжный монтаж без сверления;
• Совместимость с большинством автоматических регуляторов КРМ - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для постоянной работы - только для периодического включения/отключения (до 10 тыс. циклов/час);
• IP20 - нельзя применять во влажных, запылённых или наружных помещениях без дополнительной защиты;
• Не работает с постоянным током - только переменный ток 50/60 Гц;
• Не рекомендован для цепей с высокими уровнями гармоник (>5%) без фильтров - риск перегрева и преждевременного выхода из строя.

Примеры использования

• Автоматический щит компенсации реактивной мощности на заводе с двигателями средней мощности;
• Щитовое оборудование в ЖКХ для повышения cosφ в многоквартирном доме;
• Системы управления энергоэффективностью в торгово-логистических центрах;
• Подключение к регуляторам типа EKF, Schneider, Siemens для автоматической ступенчатой компенсации.

Практические советы

• Выбирайте контактный аппарат именно с классом AC6b - обычные контакторы быстро выйдут из строя при работе с конденсаторами;
• Проверьте соответствие сечения кабелей и номинала автомата защиты - для 60 кВАр требуется минимум 100 А автомат с характеристикой C;
• При использовании нескольких таких контакторов в одном щите - учтите тепловую нагрузку, возможно потребуется принудительное охлаждение;
• Обязательно проверьте наличие напряжения на катушке перед первым включением - неверное питание приведёт к отказу;
• Артикул 22473dek - единственный вариант в серии КМ-102-CAP с такими параметрами - другие модели имеют другую мощность или число контактов.
