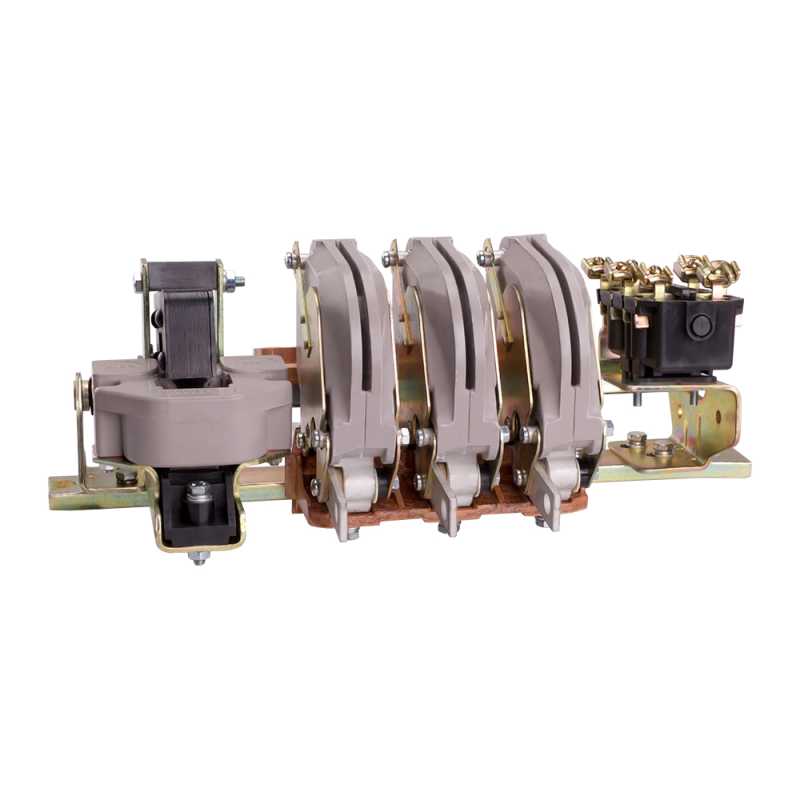

Контактор КТ-6033БС И2 У3 250А кат. 380В AC КЭАЗ 319608

Контактор КТ-6033БС-250А-380В AC И2 У3 - это электромагнитный аппарат для частого включения и отключения электродвигателей переменного тока. Произведённый КЭАЗ, он рассчитан на работу в тяжёлых условиях производства и подходит для систем автоматизации с высокой нагрузкой.

Назначение и область применения

Контактор КТ-6033БС-250А-380В AC И2 У3 предназначен для коммутации силовых цепей электродвигателей переменного тока. Он используется там, где требуется надёжное и частое управление двигателем - например, при запуске, остановке или реверсе. Применяется в краново-металлургических установках, конвейерах, насосных станциях, подъёмниках и на подстанциях. Подходит для работы в условиях повышенной вибрации и перегрузок.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 250 А
• Номинальное напряжение управления: 380 В
• Номинальная мощность: 132 кВт (при 380 В)
• Количество главных замыкающих контактов: 3
• Количество вспомогательных нормально замкнутых контактов: 2
• Тип подключения: болтовое (для медных шин или кабелей сечением до 95 мм2)
• Исполнение: открытый (без корпуса, требует защиты от внешних воздействий)
• Климатическое исполнение: У3 (умеренный климат, умеренная влажность)

Совместимость и монтаж

Контактор КТ-6033БС-250А-380В AC И2 У3 совместим с другими элементами серии КТ6000 от КЭАЗ. Для монтажа требуется жёсткая фиксация на DIN-рейке или плоской поверхности с зазором не менее 50 мм сверху и снизу для теплоотвода. Болтовые клеммы позволяют подключить провода сечением до 95 мм2 - используйте наконечники типа НШВИ для надёжного контакта. Обязательно проверьте соответствие напряжения катушки (380 В AC) и не применяйте с постоянным током. Монтаж следует выполнять в вертикальном положении +-15°.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1). Сертифицирован для использования в промышленных сетях с напряжением до 690 В. Открытая конструкция требует установки в защищённую щитовую или с использованием барьера для предотвращения случайного прикосновения к токоведущим частям.

Преимущества

• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/отключения
• Устойчив к перегрузкам и кратковременным скачкам тока
• Стандартные габариты и крепления - легко заменяется аналогичными моделями серии КТ6000
• Наличие двух нормально замкнутых контактов позволяет реализовать блокировки и сигнализацию без дополнительных устройств

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Запрещено использовать в помещениях с высокой запылённостью без дополнительной защиты (IP00)
• Не работает при температуре ниже -25C и выше +40C
• Не рекомендован для частого реверса без пауз - возможен перегрев катушки при интервале менее 30 секунд

Примеры использования

• Управление двигателями лебёдок и кран-балок на металлообрабатывающем заводе
• Автоматический пуск крупных насосов в системах водоснабжения
• Работа в составе пускателей для печей нагрева в сталеплавильном цехе
• Подключение конвейерных лент в пищевой промышленности с контролем по сигналу с термореле

Практические советы

• При подборе контактора КТ-6033БС-250А-380В AC И2 У3 убедитесь, что номинальный ток двигателя не превышает 250 А, а напряжение сети совпадает с 380 В AC
• Для длительной работы в режиме частого включения (более 10 раз в час) предусмотрите принудительное охлаждение или установите тепловое реле
• Проверяйте затяжку болтов через 1–2 месяца после первого включения - контактные группы могут осесть
• Если нужна защита от пыли и влаги - выберите модель в герметичном корпусе (например, КТП6000) вместо открытого КТ-6033БС
• Не допускайте попадания масла или смазки на контакты - это снижает срок службы
