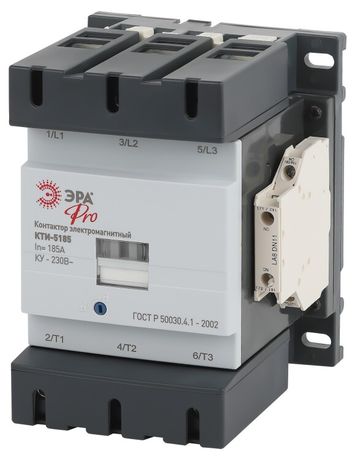

Контактор КТИ-5185 PRO KKT50-185-230-10-E 185А 230В/АС3 | Б0054924 ЭРА

Контактор КТИ-5185 PRO KKT50-185-230-10-E 185А 230В/АС3 ЭРА - это модульный электромагнитный контактор для частого включения и отключения трёхфазных двигателей и других индуктивных нагрузок. Он рассчитан на работу в сетях с напряжением до 660 В и подходит для промышленной автоматизации, где важна надёжность и долговечность.

Назначение и область применения

Контактор КТИ-5185 PRO KKT50-185-230-10-E 185А 230В/АС3 ЭРА предназначен для управления трёхфазными асинхронными двигателями в режиме AC-3 - то есть при запуске, работе и остановке с высокими пусковыми токами. Также он используется для коммутации нагревательных элементов, вентиляторов, насосов, кран-балок и систем АВР (автоматического ввода резерва).

Технические характеристики

• Номинальный рабочий ток: 185 А (при AC-3)
• Напряжение питания катушки управления: 230 В переменного тока
• Коммутируемая мощность: 90 кВт (AC-3)
• Количество силовых контактов: 3 нормально разомкнутых (NO)
• Количество вспомогательных контактов: 2 (комбинированные - НЗ и НО, тип не указан)
• Тип тока: переменный
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Способ монтажа: встраиваемый на DIN-рейку
• Подключение силовой цепи: винтовые зажимы
• Материал корпуса: пластик
• Категория применения: 0 - не соответствует современным стандартам IEC; устаревшая классификация

Совместимость и монтаж

Контактор КТИ-5185 PRO KKT50-185-230-10-E 185А 230В/АС3 ЭРА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Устройство совместимо с любыми устройствами управления, выдающими сигнал 230 В переменного тока - например, с терморегуляторами, таймерами или ПЛК через реле.

Обратите внимание: глубина установки указана как 0 мм - значит, точные габариты не предоставлены. Перед монтажом проверьте размеры в каталоге производителя или на упаковке.

Безопасность и стандарты

Изделие имеет степень защиты IP20 - не предназначено для работы во влажных, пыльных или открытых помещениях. Отсутствие информации о сертификатах (IEC, ГОСТ) позволяет предположить, что контактная группа выполнена по старому стандарту категории 0, который не соответствует требованиям EN 60947-4-1. Для новых проектов рекомендуется рассматривать более актуальные модели с категорией АС-1 / АС-3 по IEC.

Преимущества

• Высокая коммутационная способность - 185 А и 90 кВт позволяют управлять крупными двигателями без перегрузки
• Устойчивость к импульсным нагрузкам благодаря оптимизированной электромагнитной системе
• Две пары вспомогательных контактов обеспечивают гибкую реализацию схем управления и сигнализации
• Простое винтовое подключение снижает риск плохого контакта при правильном монтаже

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или агрессивной среды из-за IP20
• Категория применения “0” не соответствует современным европейским и международным стандартам - возможны сложности при сертификации оборудования
• Отсутствуют данные о механической и электрической износостойкости - не рекомендован для сверхчастых включений (>1200 раз/час)
• Не поддерживает функции тепловой защиты - требуется внешний тепловое реле

Примеры использования

• Управление насосом водоснабжения мощностью 75 кВт
• Включение вентиляционной установки на промышленном участке
• Автоматический переход на резервный генератор в системе АВР
• Контроль работы конвейера с трёхфазным двигателем

Практические советы

• Выбирайте контактор КТИ-5185 PRO KKT50-185-230-10-E 185А 230В/АС3 ЭРА только для постоянных нагрузок - не используйте для частых пусков без учёта ресурса
• Для защиты от перегрузки обязательно подключайте внешнее тепловое реле
• Проверяйте соответствие сечения проводов - для 185 А требуются медные жилы минимум 50–70 мм2
• При замене аналогичного устройства убедитесь, что новый контактор имеет те же размеры и расположение клемм
• Не забудьте про фазовый контроль - если питание катушки 230 В, то одна фаза должна быть подключена к управлению, а не ноль
