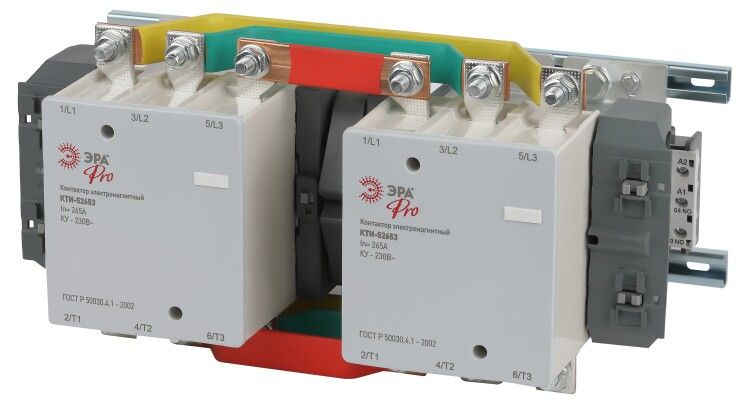

Контактор КТИ-52653 реверсивный PRO KKT53-265-230-10-E 265А 230В/АС3 | Б0054937 ЭРА

Контактор КТИ-52653 реверсивный 265А 230В/АС3 от ЭРА предназначен для частого включения и отключения трёхфазных двигателей, а также других индуктивных нагрузок. Этот модульный контактный аппарат обеспечивает надёжную коммутацию на ток до 265 А и работает в сетях с напряжением 230 В переменного тока. Артикул б0054937 соответствует серийному решению КТИ, применяемому в промышленной автоматизации.

Назначение и область применения

Контактор КТИ-52653 реверсивный 265А 230В/АС3 используется в системах управления, где требуется переключение направления вращения двигателя - например, в кран-балках, конвейерах, насосах и вентиляционных установках. Также он подходит для включения и отключения нагревательных элементов, освещения и других устройств с высокой индуктивностью. Благодаря реверсивной схеме, два таких контактора могут работать совместно для изменения фаз местами и, соответственно, направления вращения мотора.

Технические характеристики

• Номинальный ток: 265 А - способен выдерживать длительную работу при такой нагрузке без перегрева;
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на использование в бытовых и промышленных сетях с таким уровнем напряжения;
• Коммутируемая мощность: 132 кВт - позволяет управлять двигателями средней и большой мощности;
• Напряжение цепи управления: 230 В - катушка срабатывает при этом уровне напряжения, что удобно для интеграции в стандартные системы управления;
• Количество нормально открытых (НО) контактов: 6 - используются для основной силовой коммутации и сигнализации;
• Количество нормально закрытых (НЗ) контактов: 2 - нужны для блокировок, безопасности и взаимной интерлокации в реверсивных схемах;
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов;
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутреннего монтажа в щитах;
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к механическим воздействиям;
• Тип изделия: модульный - позволяет легко устанавливать на DIN-рейку в распределительном шкафе.

Совместимость и монтаж

Контактор КТИ-52653 реверсивный 265А 230В/АС3 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы в реверсивной схеме требуются два таких аппарата - один для прямого вращения, второй - для обратного. Между ними обязательно должна быть реализована механическая или электрическая блокировка, чтобы исключить одновременное включение обоих контакторов. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками для надёжности. Убедитесь, что площадь сечения проводника соответствует допустимым значениям для тока 265 А - обычно это медные жилы от 70–95 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 для контакторов переменного тока. Отсутствие защиты выше IP20 означает, что контактная группа не защищена от попадания пыли и влаги - поэтому установка возможна только внутри закрытых электрощитов. Не используйте контактный аппарат во влажных помещениях, на улице или в условиях повышенной запылённости без дополнительной герметизации.

Преимущества

• Высокая коммутационная способность - подходит для частых пусков и остановок двигателей;
• Реверсивная конструкция - позволяет реализовать управление направлением вращения без внешних переключателей;
• Удобство монтажа - модульный формат и стандартная DIN-рейка позволяют быстро интегрировать в существующую систему;
• Наличие вспомогательных контактов - упрощают проектирование схем блокировки и контроля состояния;
• Совместимость с контроллерами и кнопочными пунктами на 230 В - не требует дополнительных преобразователей напряжения.

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –25 C или выше +60 C - указанный диапазон не указан явно, но типовая работа контакторов КТИ ограничена этими пределами;
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать вне электрощита;
• Требуется обязательная блокировка при использовании в паре для реверса - риск короткого замыкания при одновременном включении двух контакторов;
• Подходит только для AC-3 класса нагрузки - не рекомендован для сварочных аппаратов, трансформаторов или емкостных нагрузок;
• Не имеет встроенной тепловой защиты - необходимо дополнительно устанавливать тепловое реле при работе с двигателями.

Примеры использования

• Кран-балка: один контакттор управляет движением груза вперёд, другой - назад;
• Циркулярная пила: реверс нужен для смены направления подачи материала;
• Насосная станция: переключение между рабочим и резервным насосом;
• Вентиляционная система: изменение режима воздушного потока в зависимости от сезона;
• Автоматический ввод резерва (АВР): переключение питания между двумя источниками с помощью контакторов.

Практические советы

• Выбирая КТИ-52653 реверсивный 265А 230В/АС3, проверьте, что ваш двигатель потребляет не более 132 кВт - превышение вызовет перегрев и выход из строя;
• Для реверсивной схемы всегда используйте два контактора с механической или электрической блокировкой - это правило безопасности;
• Проверьте сечение кабелей перед подключением: для 265 А минимум 70 мм2 меди, лучше 95 мм2;
• Установите тепловое реле рядом с этим контактором - даже при хорошем охлаждении в щите двигатель может перегреваться;
• Не забудьте про свободное пространство вокруг контактора - необходима вентиляция для отвода тепла от катушки и контактов;
• Артикул б0054937 - это точный идентификатор для заказа запчастей и аналогов - сохраняйте его при обслуживании.
