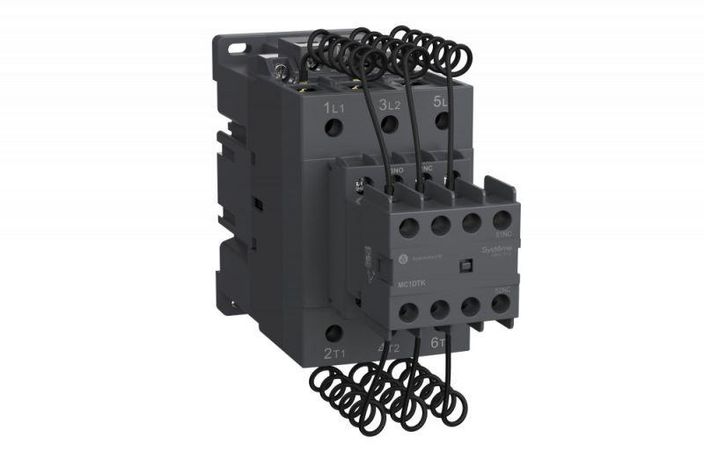

КОНТАКТОР MC1D ДЛЯ КОНДЕНСАТОРНЫХ БАТАРЕЙ 40 КВАР 1НО/2НЗ 220V 50/60ГЦ | MC1DTKM7 SE APC

Контактор MC1D для конденсаторных батарей 40 кВАр 1 нормально открытый/2 нормально закрытых контакта 220В 50/60Гц от Systeme Electric предназначен для надёжного включения и выключения трёхфазных конденсаторных батарей в системах компенсации реактивной мощности. Артикул mc1dtkm7 обеспечивает совместимость с типичными решениями автоматического регулирования коэффициента мощности.

Назначение и область применения

Этот контактный аппарат используется исключительно для коммутации конденсаторных батарей в установках компенсации реактивной мощности. Он рассчитан на работу в сетях переменного тока частотой 50–60 Гц с нагрузкой до 40 кВАр. Подходит для многоступенчатых систем, где требуется точное управление группами конденсаторов - например, на промышленных предприятиях, в распределительных пунктах, энергоёмких производствах и объектах ЖКХ.

Технические характеристики

• Напряжение катушки управления: 220 В переменного тока - совместим с большинством стандартных устройств управления (например, реле времени, контроллеры PFC).
• Номинальный ток: 58 А - способен безопасно коммутировать токи, возникающие при зарядке конденсаторов.
• Номинальная реактивная мощность: 40 кВАр - максимальная мощность одной группы конденсаторов, которую можно управлять одним контактом.
• Количество контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ) - позволяет реализовать сложную логику управления, включая сигнализацию состояния и взаимоблокировки.
• Род тока: Переменный (AC) - оптимизирован для работы именно с конденсаторными нагрузками, которые имеют высокий импульсный ток при включении.
• Исполнение: Нереверсивное - не предназначен для изменения направления тока; применяется только для включения/выключения нагрузки.
• Подключение силовой цепи: Винтовые зажимы - обеспечивают прочное и долговечное соединение проводов сечением до 25 мм2.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри щита.
• Способ монтажа: На DIN-рейку или монтажную плиту - универсальная фиксация для шкафов автоматики и распределительных устройств.
• Гарантийный срок: 24 месяца - соответствует требованиям промышленного оборудования класса надёжности.
• Категория применения: AC-6b - специализированный режим для коммутации конденсаторных нагрузок, учитывающий высокие переходные токи.

Совместимость и монтаж

Контактор MC1D для конденсаторных батарей 40 кВАр 1 нормально открытый/2 нормально закрытых контакта 220В 50/60Гц легко устанавливается на стандартную DIN-рейку типа TS35. Для монтажа на плате используются четыре винтовых крепления. Убедитесь, что площадка имеет достаточную жесткость - вибрация снижает срок службы механических элементов. Соединения силовых выводов выполняются медными проводниками сечением 4–25 мм2. Минимальное усилие затяжки - 1,5 Нм, максимальное - 2,5 Нм. Не допускается использование самозажимных клемм или быстроразъёмных соединений.

Безопасность и стандарты

Произведён согласно международным стандартам IEC 60947-4-1 и EN 60947-4-1. Серия SystemePact MCP прошла испытания на износостойкость при работе с конденсаторными нагрузками. Благодаря наличию гасящих резисторов и блока предварительного срабатывания, контактный механизм снижает ударные токи до уровня 60 In, что продлевает жизнь контактам и минимизирует риск сваривания. Применение в соответствии с категорией AC-6b гарантирует соответствие требованиям безопасности при работе с емкостными нагрузками.

Преимущества

• Увеличенный срок службы контактов благодаря встроенным гасящим резисторам - особенно важно при частых включениях (до нескольких тысяч операций в месяц).
• Блок предварительного срабатывания снижает вероятность пробоя конденсаторов при включении.
• Высокая плотность сборки - три контакта в одном корпусе позволяют экономить место в щите.
• Чёткая визуальная индикация положения рычага - видно состояние “вкл./выкл.” даже через прозрачную крышку щита.
• Совместим с широким спектром контроллеров PFC и реле времени от различных производителей.

Ограничения применения

• Не для коммутации активных нагрузок (нагревательные элементы, двигатели) - отличаются другими характеристиками износа контактов.
• Не работает при постоянном токе - катушка управления рассчитана только на переменное напряжение 220 В.
• Защита IP20 запрещает установку вне электрошкафа - попадание пыли, влаги или металлической стружки вызывает отказ.
• Не рекомендован для сред с повышенной вибрацией без дополнительной демпферизации.
• Максимальная мощность - 40 кВАр на одну фазу. При больших значениях необходимо использовать несколько контакторов параллельно или выбрать модель с рейтингом.

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе с несколькими станками с ЧПУ.
• Щит управления конденсаторной батареей в распределительной подстанции 6(10)/0,4 кВ.
• Обновление старой системы KVAR путём замены механических контакторов на современные модели Series SystemePact.
• Кондиционирование сети в торговом центре с большим количеством LED-освещения и преобразователей частоты.

Практические советы

• Выбирая контактный аппарат, проверьте суммарную мощность всех секций вашей батареи - она должна быть ≤ 40 кВАр на один MC1D.
• Для длительной работы используйте термореле или температурный датчик рядом с контактором - перегрев снижает эффективность гашения дуги.
• Проверяйте момент затяжки винтов после первых 10–20 включений - возможна усадка провода.
• Не забудьте подключить сигнал НЗ контактов к системе контроля - они показывают реальное состояние включения, а не команду управления.
• При использовании в составе комплексной системы (PLC + PFC-регулятор) убедитесь, что интервал между включениями ≥ 60 сек - чтобы избежать перегрузки конденсаторов.
