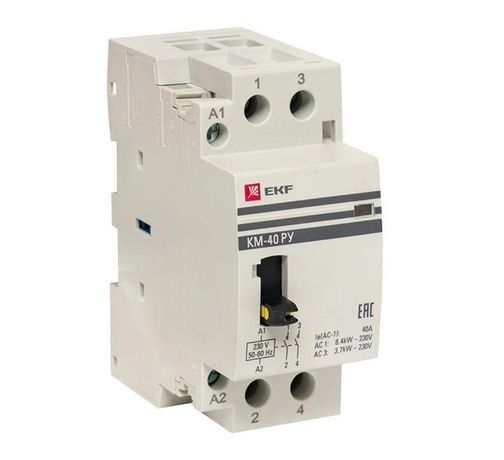

Контактор модульный КМ РУ 40А 2NO (2 мод.) EKF PROxima | km-2m-40-20

Контактор модульный КМ РУ 40А 2 нормально открытых контакта (2 модуля) от EKF предназначен для частого включения и отключения нагрузок до 40 А в цепях переменного тока. Этот контактный аппарат легко устанавливается на DIN-рейку и подходит для автоматизации бытовых и промышленных устройств - от нагревательных элементов до насосов и вентиляторов.

Назначение и область применения

Контактор модульный КМ РУ 40А 2 нормально открытых контакта (2 модуля) используется для удалённого управления электрооборудованием через слабые сигналы управления. Подходит для работы с активными нагрузками: тепловыми пушками, плитами, освещением, кондиционерами, насосами и другими устройствами, требующими надёжной коммутации. Применяется в щитах автоматики, системах контроля температуры, конвейерах и других решениях, где нужна долговечная и безопасная коммутация.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения;
• Номинальное напряжение: 230–400 В - работает в сетях с таким уровнем напряжения;
• Напряжение катушки управления: 184–253 В - требуется питание именно в этом диапазоне для надёжного срабатывания;
• Тип тока: переменный (AC) - не постоянному току;
• Количество силовых полюсов: 2 - управляет двумя фазами одновременно;
• Количество нормально открытых (НО) контактов: 2 - используются для замыкания цепи при включении;
• Максимальная мощность ламп накаливания: 3700 Вт - допустимая нагрузка для индуктивных/резистивных светильников;
• Способ монтажа: DIN-рейка - совместим со стандартными шинами шириной 35 мм;
• Количество модулей: 2 - занимает два стандартных модуля (по 17,5 мм каждый);
• Глубина монтажа: 60 мм - необходимо обеспечить свободное пространство за щитом;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды;
• Категория применения: AC-1 - предназначены для коммутации активных нагрузок (без значительной индуктивности);
• Гарантийный срок: 84 месяца - длительная гарантия от производителя;
• Наличие ползунка для ручного переключения - позволяет вручную включить/выключить контакт без питания катушки.

Совместимость и монтаж

Контактор модульный КМ РУ 40А 2 нормально открытых контакта (2 модуля) устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать его на рейке и затянуть зажим. Устройство совместимо с проводами из меди и алюминия - важно соблюдать рекомендованное сечение (обычно до 16 мм2). Обязательно проверьте соответствие напряжения катушки (184–253 В) вашей сети управления - неверное напряжение вызовет отказ срабатывания. Глубина установки 60 мм требует наличия достаточного места за щитом - особенно важно при плотном расположении модулей.

Безопасность и стандарты

Контактор соответствует требованиям безопасности для внутренней установки в распределительных щитах. Защита IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешних факторов - поэтому применение вне герметичных корпусов возможно только в сухих помещениях. Серия PROxima прошла сертификацию в рамках ЕАЭС и соответствует международным стандартам на оборудование низкого напряжения.

Преимущества

• Ручной ползунок позволяет тестировать работу устройства без подачи напряжения на катушку - удобно при обслуживании и диагностике;
• Высокий ресурс благодаря качественным материалам контактов и прочной механике;
• Поддерживает коммутацию алюминиевых и медных проводов - гибкость при использовании существующей проводки;
• Длинная гарантия (7 лет) указывает на высокую надёжность сборки;
• Компактный формат (2 модуля) экономит место в щите.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC);
• Запрещено использовать в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 недостаточна;
• Не рассчитан на индуктивные нагрузки свыше категории AC-1 (например, двигатели без пускателей);
• Напряжение катушки должно находиться строго в пределах 184–253 В - ниже или выше возможен отказ срабатывания;
• Не следует использовать для коммутации токов выше 40 А - риск оплавления контактов.

Примеры использования

• Автоматическое включение электрокамина при достижении заданной температуры;
• Управление группой ламп накаливания в торговой площади через терморегулятор;
• Коммутирование воздушного насоса в системе вентиляции;
• Удалённое включение/отключение печи в промышленной сушилке;
• Функциональный элемент в автономной системе управления освещением.

Практические советы

• Выбирая этот контактор, обязательно проверьте, что напряжение вашего управляющего сигнала попадает в диапазон 184–253 В - иначе он просто не будет работать;
• При подключении алюминиевых проводов используйте специальные переходники или клеммы с антикоррозийной смазкой - металл хрупкий и окисляется;
• Обеспечьте минимальную глубину 60 мм за щитом - иначе контактор не войдёт полностью;
• Если планируете часто менять нагрузку, воспользуйтесь ручным ползунком для диагностики - так можно проверить исправность без подачи питания;
• Для увеличения срока службы не включайте контактор чаще 120 раз в час - превышение снижает ресурс контактов.
