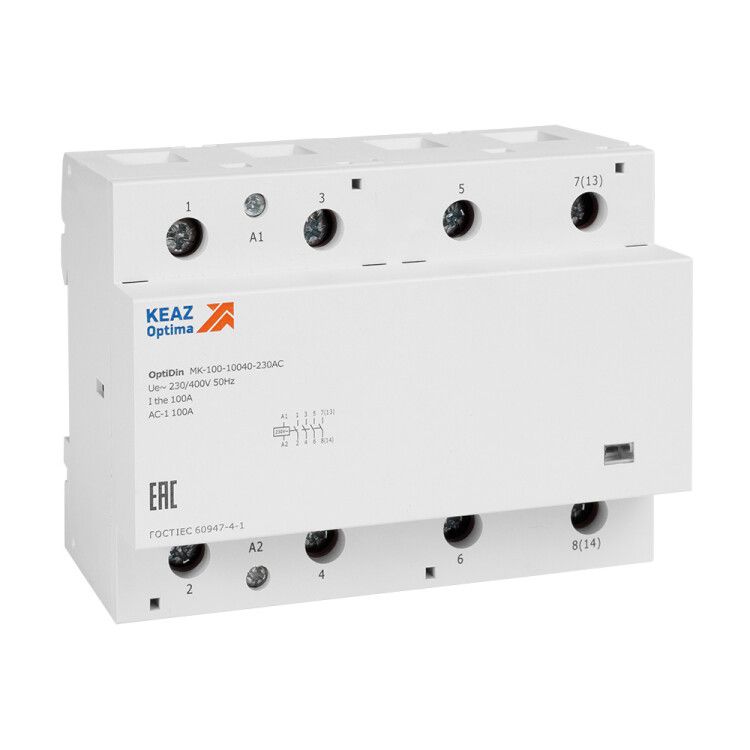

Контактор модульный OptiDin MK-100-10004-230АС (КЭАЗ) | 321255 КЭАЗ

Контактор модульный 230В AC 4 нормально открытых контакта 100А OptiDin MK-100-10004-230AC - устройство для удалённого включения и отключения нагрузки до 100 А в сетях переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надёжность, низкий уровень шума и экономичное потребление энергии. Произведён КЭАЗ в серии OptiDin.

Назначение и область применения

Контактор модульный 230В AC 4 нормально открытых контакта 100А OptiDin MK-100-10004-230AC используется для коммутации мощных электрических нагрузок: тепловые насосы, нагревательные элементы, крупные двигатели, системы освещения, конвейеры и другие устройства с током до 100 А. Управление осуществляется через слаботочную цепь - катушку на 230 В переменного тока. Применяется в распределительных щитах промышленных объектов, ЖКХ, логистических комплексах и на производстве.

Технические характеристики

• Номинальное напряжение катушки управления: 230 В AC
• Номинальный ток главных контактов: 100 А
• Количество нормально открытых (НО) контактов: 4
• Количество силовых полюсов: 4
• Тип тока: Переменный (AC)
• Способ монтажа: На DIN-рейку (шириной 35 мм)
• Количество модулей: 6 (по стандарту EN 60715)
• Глубина установки: 56 мм
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и ограниченная защита от пыли
• Материал корпуса: Самозагасающий пластик
• Категория применения: AC-7a (для управляемых нагрузок типа двигателей малой мощности и осветительных систем)
• Потребление катушки: 0,8–2,6 Вт
• Уровень шума при работе: менее 15 дБ
• Время срабатывания: 13–15 мс
• Рабочий температурный диапазон: от –40 C до +60 C

Совместимость и монтаж

Контактор модульный 230В AC 4 нормально открытых контакта 100А OptiDin MK-100-10004-230AC устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - допускаются медные жилы сечением до 50 мм2. Управляющая катушка подключается к сети 230 В AC через внешний выключатель или контроллер. Монтаж выполняется без инструментов: защёлкивают на рейку, фиксируют поворотом замка. Дополнительные аксессуары - блоки вспомогательных контактов, механическая блокировка - легко устанавливаются сверху без демонтажа основного устройства.

Безопасность и стандарты

Производится в соответствии с требованиями IEC 60947-4-1 и ГОСТ Р 50030.4.2. Соответствует классу безопасности II. Конструкция исключает самопроизвольное отключение при вибрациях. Компоненты выполнены из материалов, соответствующих UL94 V-0 - самозатухающие при возгорании. IP20 обеспечивает безопасность внутри закрытых щитов, но не предназначен для открытых помещений или мест с повышенной влажностью.

Преимущества

• Визуальный индикатор положения контактов - позволяет сразу определить состояние включения/выключения без тестера.
• Низкое энергопотребление катушки - снижает нагрузку на источник управления и экономит энергию.
• Широкий диапазон температур - работает даже в холодных складах и на улице в герметичных щитах.
• Высокая скорость переключения - 13–15 мс, что важно для точного управления технологическими процессами.
• Двойной разрыв контактов - увеличивает срок службы и снижает риск прилипания при больших токах.
• Композитные материалы контактов - позволяют коммутировать больше ламп (в том числе LED и галогенных) без перегрузки по сравнению с аналогами.
• Низкий уровень шума - идеален для помещений с чувствительными к звуку условиями (офисы, медицинские учреждения).

Ограничения применения

• Не предназначена для постоянной работы при токе выше 100 А - возможен перегрев и выход из строя.
• IP20 не обеспечивает защиту от воды, брызг и пыли - нельзя использовать вне закрытых щитов.
• Поддерживается только питание катушки 230 В AC - совместимость с другими напряжениями (например, 24 В DC) невозможна без переходника.
• Не рекомендован для частых циклов включения/выключения более 600 раз в час - это сокращает срок службы контактов.
• Мощность нагрузки ограничена током, а не напряжением - максимальная мощность зависит от коэффициента мощности (cos φ) нагрузки.

Примеры использования

• Автоматическое включение группы мощных светильников в производственном цехе по сигналу PLC.
• Управление теплообменником в системе отопления здания через терморегулятор.
• Коммутация конвейерной ленты в логистическом центре с помощью кнопочного пункта.
• Включение нескольких электронагревателей в сушильной камере при достижении заданной температуры.

Практические советы

• При проектировании щита учитывайте глубину монтажа - 56 мм. Обеспечьте свободное пространство за контактором для вентиляции.
• Для долгой службы используйте предохранители или автоматы с характеристикой D перед контактором - они защитят от импульсных токов при запуске двигателей.
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт вызывает нагрев, слишком сильно - повредит жилу.
• Если требуется дополнительная сигнализация состояния - можно установить блок вспомогательных контактов (например, 1НО+1НЗ) поверх основного устройства.
• Не путайте этот контакт с реле - он рассчитан на ток 100 А, тогда как реле обычно работают до 10–16 А.
