Контактор модульный OptiDin MK-100-4022-24АС (КЭАЗ) | 321214 КЭАЗ

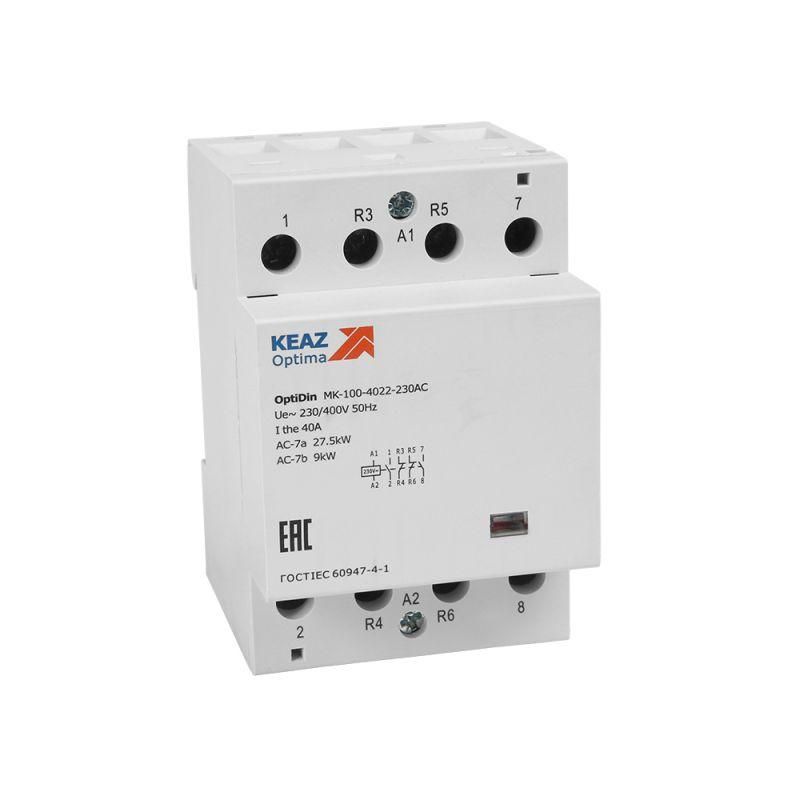

Контактор модульный 24В AC 2НО 2НЗ 40А OptiDin MK-100-4022-24AC КЭАЗ - устройство для дистанционного включения и отключения мощных нагрузок в цепях переменного тока. Подходит для автоматизации систем управления на DIN-рейке, особенно там, где важна надёжность, тихая работа и компактность.

Назначение и область применения

Контактор модульный 24В AC 2НО 2НЗ 40А OptiDin MK-100-4022-24AC КЭАЗ используется для коммутации силовых цепей с током до 40 А. Управление осуществляется через слаботочную катушку 24 В переменного тока. Применяется в системах автоматизации: управление двигателями, нагревательными элементами, освещением, конвейерами, насосами и другим оборудованием, требующим частого включения/выключения.

Технические характеристики

• Номинальное напряжение управления: 24 В AC (катушка)
• Номинальный ток главных контактов: 40 А
• Число силовых полюсов: 4
• Контакты управления: 2 нормально открытых (НО), 2 нормально замкнутых (НЗ)
• Тип напряжения: переменный ток (AC)
• Способ монтажа: установка на DIN-рейку (стандарт 35 мм)
• Габариты: 3 модуля (ширина 54 мм)
• Глубина монтажа: 56 мм
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не защищён от воды)
• Тип подключения: винтовые зажимы
• Рабочая температура: от –40 C до +60 C
• Потребляемая мощность катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума: менее 15 дБ
• Максимальная нагрузка люминесцентными лампами: 40 В·А
• Категория применения: AC-7a (для нагрузок с индуктивным характером, например, светильники)
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Контактор модульный 24В AC 2НО 2НЗ 40А OptiDin MK-100-4022-24AC КЭАЗ совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется просто: устройство фиксируется щелчком на рейке. Для подключения проводов используйте винтовые зажимы - максимальное сечение жилы до 4 мм2. Обязательно соблюдайте полярность при подключении катушки: L и N должны соответствовать маркировке на корпусе. Дополнительно можно установить вспомогательные аксессуары: кнопочные модули, блокировки, сигнализацию - они легко крепятся сверху.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Категория применения AC-7a указывает на соответствие нагрузкам с индуктивным характером - такие как люминесцентные и светодиодные светильники. Защита IP20 обеспечивает безопасность при работе внутри распределительных щитов, но не предназначена для открытого монтажа или влажных сред.

Преимущества

• Визуальный индикатор положения контактов - сразу видно, включен ли контактор
• Низкий уровень шума (<15 дБ) - идеален для помещений с повышенными требованиями к комфортности
• Низкое энергопотребление катушки (0,8–2,6 Вт) - снижает тепловую нагрузку и экономит энергию
• Широкий диапазон температур (–40…+60 C) - работает даже в холодных складах и на улице в закрытых ящиках
• Высокая скорость срабатывания (13–15 мс) - минимизирует задержки в автоматических цепях
• Двойной разрыв контактов - повышает надёжность отключения и снижает риск прилипания
• Композитные материалы контактов - позволяют переключать больше ламп, чем аналоги других производителей

Ограничения применения

• Не предназначен для постоянной работы в условиях повышенной влажности, пыли или брызг - степень защиты IP20 исключает использование вне щита
• Не рассчитан на работу с постоянным током - катушка работает только от переменного напряжения 24 В AC
• Максимальная нагрузка люминесцентными лампами - 40 В·А; превышение может вызвать износ контактов
• Не рекомендуется для частого включения/отключения двигателей с высокими пусковыми токами - лучше использовать реле или контакторы категории AC-1

Примеры использования

• Автоматическое включение группы LED-светильников в офисном помещении по сигналу от PLC
• Управление нагревателями в термокамерах через контроллер с выходом 24 В AC
• Переключение режимов работы конвейера: движение / остановка / реверс
• Контроль освещения на производственной площадке через внешние датчики движения

Практические советы

• При проектировании учтите глубину монтажа - 56 мм. Убедитесь, что в щите достаточно места для свободного доступа к зажимам
• Для долгой службы контактов не перегружайте их - даже при номинале 40 А, длительная работа на пределе сокращает срок
• Если требуется управление от 48 В, 110 В или 230 В AC - выбирайте другие версии серии OptiDin, так как эта модель имеет фиксированную катушку 24 В AC
• Проверьте целостность контактов перед первым запуском - иногда при транспортировке возможны механические сдвиги
• Подключайте силовые провода плотнее - плохой контакт увеличивает нагрев и риск отказа
