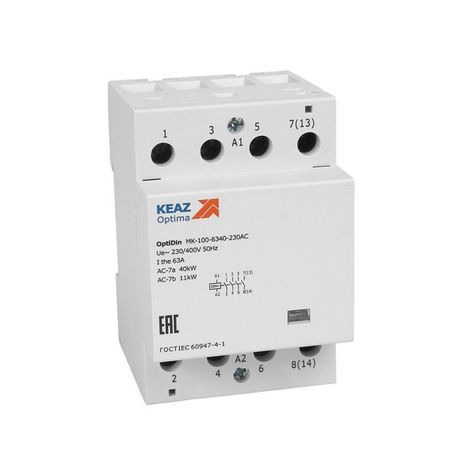

Контактор модульный OptiDin MK-100-6331-48АС (КЭАЗ) | 321209 КЭАЗ

Контактор модульный 48В AC 3НО НЗ 63А OptiDin MK-100-6331-48AC КЭАЗ предназначен для дистанционного включения и отключения силовых цепей переменного тока с током до 63 А. Устройство подходит для автоматизации систем управления в промышленном оборудовании, где важна надёжность, компактность и низкое энергопотребление.

Назначение и область применения

Контактор модульный 48В AC 3НО НЗ 63А OptiDin MK-100-6331-48AC КЭАЗ используется для коммутации мощных нагрузок в цепях переменного тока: электродвигатели, нагревательные элементы, осветительные системы, конвейеры, насосы и другое оборудование. Подходит для установки в распределительных щитах с DIN-рейкой. Применяется в системах автоматического управления, где требуется частое включение/выключение без износа контактов.

Технические характеристики

• Номинальное напряжение управления: 48 В переменного тока (AC)
• Номинальный ток главной цепи: 63 А
• Число силовых полюсов: 4
• Контакты: 3 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Способ подключения: винтовые зажимы
• Габариты: 3 модуля (56 мм глубина монтажа)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Рабочая температура: от –40 C до +60 C
• Потребляемая мощность катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Максимальная нагрузка двухламповыми люминесцентными светильниками: 60 В·А
• Материал корпуса: пластик
• Категория применения: AC-7a (для коммутации осветительных нагрузок)

Совместимость и монтаж

Контактор модульный 48В AC 3НО НЗ 63А OptiDin MK-100-6331-48AC КЭАЗ монтируется на стандартную DIN-рейку типа TS35. Глубина установки - 56 мм, что позволяет использовать его даже в плотно заполненных щитах. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать моментом 0,5–0,7 Нм. Катушка управления рассчитана исключительно на переменный ток 48 В; другие напряжения (24, 110, 230 В) указаны в описании производителя, но в данной модели не поддерживаются - проверьте маркировку на устройстве перед заменой.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и имеет категорию применения AC-7a. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте в условиях повышенной влажности, пыли или на улице. Материал корпуса самозатухающий, соответствует UL94 V-0.

Преимущества

• Визуальный индикатор положения контактов - легко определить состояние устройства без тестера
• Низкий уровень шума при работе - менее 15 дБ, подходит для помещений с чувствительностью к шуму
• Низкое энергопотребление катушки - всего 0,8–2,6 Вт, снижает тепловую нагрузку на систему
• Двойной разрыв контактов - повышает надёжность отключения и снижает риск сваривания
• Композитные материалы контактов - позволяют коммутировать больше люминесцентных ламп, чем аналоги
• Широкий диапазон температур - работает в холодных складах и жарких цехах

Ограничения применения

• Не предназначена для постоянного тока - применение на DC вызывает перегрев и выход из строя
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с пылевыми выбросами
• Поддерживается только 48 В AC - другие напряжения (24, 110, 230 В) требуют другой версии контактора
• Максимальная нагрузка на люминесцентные лампы - 60 В·А, превышение может привести к отказу контактов
• Не поддерживает дополнительные модули (блокировки, временные реле) - только базовый функционал

Примеры использования

• Автоматическое управление освещением в производственном цехе через PLC
• Включение группы нагревателей в термокамере
• Управление конвейерной лентой в пищевой промышленности
• Коммутация нескольких люминесцентных светильников в офисном помещении
• Система аварийного отключения оборудования при срабатывании датчиков

Практические советы

• Проверяйте соответствие напряжения катушки - 48 В AC - перед подключением. Использование другого напряжения выведет контактор из строя.
• При подключении многожильных проводов используйте наконечники - это повысит надёжность соединения и предотвратит окисление.
• Учитывайте глубину монтажа (56 мм): при установке рядом с другими устройствами оставляйте минимум 10 мм свободного места для теплоотвода.
• Для частых циклов включения (более 1000 раз в час) контролируйте температуру окружающей среды - выше +50 C снижает срок службы.
• При использовании с люминесцентными лампами - убедитесь, что суммарная мощность не превышает 60 В·А, особенно при стартерных схемах.
